水冷散热器手板打样涉及水冷头、冷排、水泵、水管等多个部件的协同设计与加工。其中，水路密封性、冷头与CPU的贴合平面度、冷排鳍片的焊接可靠性是三大核心质量要求。本文从材料选型、CNC加工工艺、密封结构设计、检测方法四方面，提供水冷散热器手板打样的系统性技术指南。

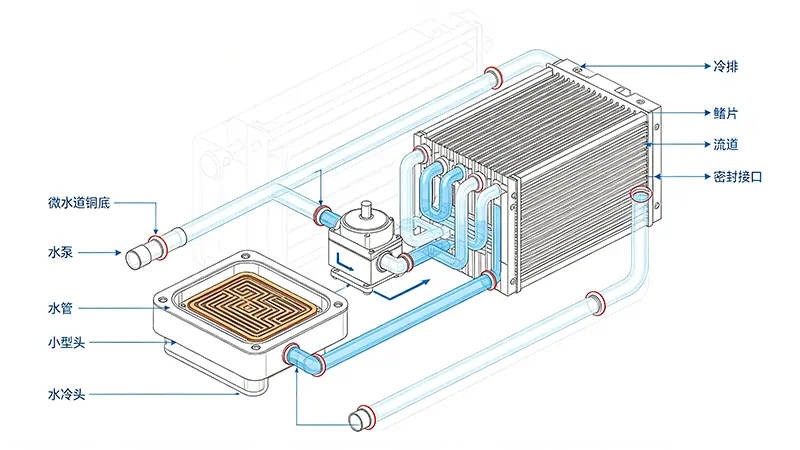

图1：水冷散热器手板由水冷头、水泵、水管、冷排四大模块组成。
一套完整的水冷散热器手板包含以下核心部件，各有不同的加工重点：
水冷头（CPU/GPU冷头）： 与发热元件直接接触，内部含微水道或喷射结构。关键要求：安装面平面度≤0.03mm、流道密封性、微水道尺寸精度（槽宽0.3-0.8mm）。
冷排（散热排）： 包含多条扁管流道和散热鳍片。关键要求：流道与集液管焊接密封性、鳍片与扁管接触热阻。
水泵： 提供冷却液循环动力。手板阶段通常直接选用标准泵，加工重点在于泵体安装座的尺寸配合。
水管及接头： 连接水冷头和冷排。手板阶段常用标准规格软管，需验证接头密封性。
不同部件的材料选择直接影响加工成本和散热性能。以下为各部件推荐材料及理由：
| 部件 | 推荐材料 | 导热系数(W/m·K) | 加工工艺 | 选型理由 |
|---|---|---|---|---|
| 水冷头底座 | 紫铜T2 | 390 | CNC精雕 | 导热性优，与CPU直接接触 |
| 水冷头上盖 | PMMA/PC | 0.2 | CNC/注塑 | 透明便于观察流道 |
| 冷排扁管 | 6063铝合金 | 201 | 挤压+CNC | 导热好、轻量化、易成型 |
| 冷排鳍片 | 1060纯铝 | 234 | 冲压 | 薄壁、高导热、低成本 |
| 水泵壳体 | POM/铝合金 | - | CNC | 耐水解、尺寸稳定 |
| 密封圈 | EPDM/FKM | - | 模压 | 耐冷却液、耐温 |
水冷头底座与水接触，铜材需进行表面处理（如镀镍）以防氧化。冷排材料选择6063铝，兼顾导热和可焊性。更多材料性能可参考金属手板材料选型指南了解导热类材料的详细参数。
水冷头的微水道是决定散热性能的核心结构，加工难度高。以下为关键工艺参数：
刀具选型： 微水道槽宽0.3-0.8mm时，选用直径比槽宽小0.1-0.15mm的定制铣刀（如槽宽0.5mm，用Ø0.35-0.4mm铣刀）。刀具材质选用超细晶粒硬质合金（晶粒度≤0.4μm），保证刃口锋利。
加工参数： 主轴转速20000-30000rpm（建议用精雕机），进给速度300-800mm/min，切深0.02-0.05mm/层。紫铜材质粘性高，需用油基冷却液防止粘刀。
微水道深度控制： 水道深度通常0.5-1.2mm，深度公差±0.02mm。采用分步加工，每层0.05mm，逐层铣至最终深度。加工后用激光共聚焦显微镜测量槽深和底平面度。
水冷头与CPU接触面平面度需≤0.03mm，粗糙度Ra≤0.8μm。精加工采用飞刀盘铣削（Ø50-80mm），步距为刀具直径的50-60%。加工后平面度用电子千分表按网格布点测量（网格间距5×5mm）。
铜底座与上盖的密封面平面度要求同安装面，保证O型圈压缩均匀。
微水道加工是水冷头打样的核心耗时工序，单个水冷头的微水道加工时间约2-4小时。加工后需用高压气枪从水道一端吹气清理铜屑，配合超声波清洗（酒精介质）彻底清洁流道内部。

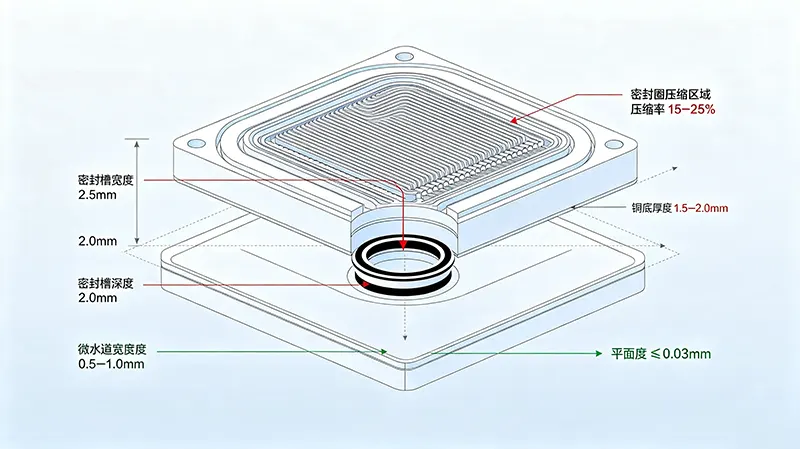

图2：水冷头的密封结构设计直接决定长期使用可靠性。
水冷散热器的密封涉及水冷头与上盖之间、水管接头处、水泵接口等多个位置。
密封槽设计： 推荐O型圈线径2.65mm，槽深2.10-2.20mm（压缩率17-21%），槽宽3.0-3.2mm（适配线径2.65mm）。密封槽底面粗糙度Ra≤0.8μm，避免划伤O型圈。
材料选择： EPDM（三元乙丙橡胶）适用于乙二醇型冷却液，工作温度-40℃~120℃；FKM（氟橡胶）适用于所有冷却液类型，耐温更高（-20℃~200℃），但成本约为EPDM的两倍。
接头密封： 水管接头处可选用锥管螺纹+生料带，或快拧接头+O型圈密封。手板阶段推荐快拧接头便于反复拆装，O型圈选用NBR（丁腈橡胶）。
气密性测试： 将组装好的水冷头、冷排、水泵和水管组成闭合回路，堵住注水口，通入0.2MPa压缩空气，保压5分钟后观察压力表读数。允许压降≤0.01MPa。若压降超标，使用检漏液涂抹各密封接口检查泄漏点。
水压测试： 气密性测试合格后，注入冷却液，加压至0.3-0.5MPa，保压30分钟后检查各接口有无渗漏。
冷排是水冷散热器的热量耗散部件，手板阶段通常有两种加工路径：
在整块铝板上直接铣出流道和鳍片结构，加工成本高（材料去除率达60-70%），但无需焊接，密封可靠性好。
推荐设计：流道宽度2-3mm，深度4-6mm；鳍片厚度0.8-1.2mm，鳍片间距1.5-2.5mm。壁厚不足会导致加工时鳍片颤振变形。
加工参数：使用Ø1.5-2mm铣刀，转速20000-25000rpm，进给300-600mm/min，切深0.05-0.10mm/层，多道次加工。
采购标准挤压铝扁管（截面2×8mm或2×10mm），CNC加工进出集液管，手工穿插或粘接鳍片（铜片或铝片，厚度0.2-0.3mm）。
扁管与集液管之间可采用环氧树脂粘接或钎焊。粘接方案成本低但耐压能力弱（≤0.3MPa），适合概念验证；钎焊方案强度高（耐压≥1.0MPa），但需要专用设备。
手板阶段推荐粘接方案，并在气密性测试中验证密封性。如需更可靠的密封方案，可参考CNC加工工艺技术库了解焊接工艺的适用条件。
手板打样完成后，需通过以下测试验证散热性能：
热阻测试： 将水冷头安装在模拟发热源（功率可调的电加热块）上，测量不同功率下的温升，计算热阻值。热阻计算公式：R = (T_cpu - T_water) / P。典型值：≤0.15°C/W（优质风冷散热器约0.3-0.5°C/W）。
流阻测试： 测量冷却液在回路中的压力损失，评估水泵匹配性。流阻≤15kPa @ 1.5L/min为合格。
长期稳定性测试： 连续运行72小时，监控温度和压力变化，检查有无渗漏。通过后即可验收。
解答：微水道加工断刀的主要原因是切深过大或排屑不畅。建议将每层切深控制在0.02-0.05mm，并增加抬刀排屑频率（每铣完一层抬刀一次）。使用油基冷却液比水基更能降低切削温度。刀具选用超细晶粒硬质合金，刃口锋利度是抗断刀的关键。
解答：鳍片厚度＜0.8mm时CNC加工极易颤振变形。解决方法：在鳍片之间增加临时支撑（如加工时保留连接筋，欧旭手动去除）；或改用线切割加工鳍片轮廓，减少切削力。批量打样建议采用冲压鳍片+粘接方案代替CNC加工。
解答：会。刀痕会导致O型圈压缩不均匀，局部接触应力不足造成渗漏。密封槽底面粗糙度应控制在Ra≤0.8μm。精加工时使用球头铣刀或专用密封槽铣刀，转速12000-15000rpm，进给200-300mm/min。槽底用纤维油石（1000目）手工打磨一次。
解答：铜铝接触在冷却液（含水乙二醇）中会产生电化学腐蚀。解决方法：铜底座表面镀镍（镀层厚度5-10μm），隔离铜铝直接接触；或选择兼容性更好的冷却液（添加缓蚀剂）。手板阶段建议铜底座镀镍处理，增加长期测试可靠性。
解答：水泵选型需同时满足流量和扬程要求。水冷头+冷排的总流阻约10-20kPa（1-2m水柱），再加上管路损失，建议水泵扬程≥3m，流量≥3L/min。手板阶段可用可变转速泵测试不同工况下的散热性能，确定匹配水泵参数。
水冷散热器手板打样的核心在于水冷头微水道加工、密封结构设计和冷排制造三方面。水冷头采用紫铜底座+微水道CNC加工，安装面平面度控制在0.03mm以内；密封结构通过O型圈槽精密加工（槽底Ra≤0.8μm）和多次气密/水压测试验证；冷排可根据打样数量选择CNC一体加工或挤压扁管组装方案。通过系统的加工工艺规划和性能测试，可在2-3周内完成高保真水冷散热器手板的打样与验收。对于密封性要求更高的应用，可参考嵌件成型手板指南了解金属与橡胶结合的一体化密封方案。
