从实物到CAD：手板抄数技术选型与优化路径

抄数设备选型：光栅式与手持激光的适用边界

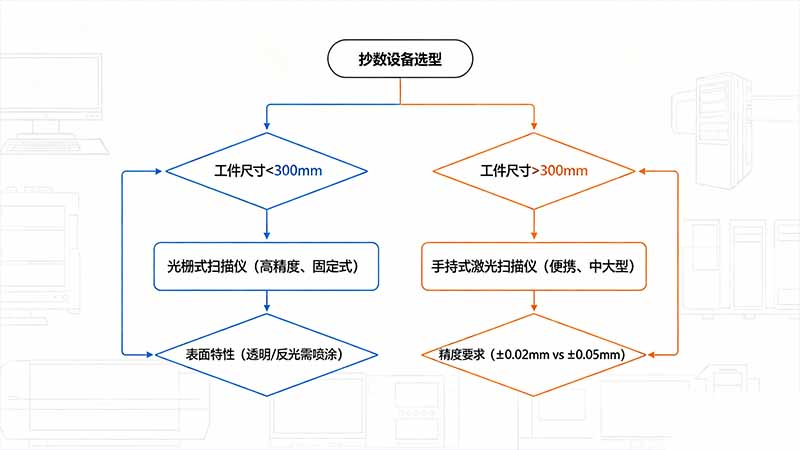

图1：根据工件尺寸、表面特性和精度要求选择抄数设备。

抄数设备选型是项目成功的首步。不同类型设备在精度、速度、工件尺寸适应性上差异显著，错误选型会导致数据质量不达标或成本失控。

光栅式扫描仪（拍照式）

采用面结构光技术，单次扫描覆盖一个完整面，精度可达±0.01-0.02mm。适用于尺寸小于300mm的精密工件（如模具镶件、齿轮、珠宝、小型手板）。优势：精度高、扫描速度快（单面<5秒）；局限：需固定工件、需贴标记点、扫描范围受限、对深孔和窄槽无法触及。

手持式激光扫描仪

采用线激光或面激光技术，精度±0.02-0.05mm，扫描速度可达50万点/秒。适用于中大型工件（如汽车部件、铸件、大型雕塑、人体部位）。优势：便携灵活、无需固定工件、可扫描大尺寸和复杂结构；局限：精度略低于光栅式、对反光/黑色表面敏感、需贴标记点辅助定位。

选型决策要点

• 精密小件（<200mm）且高精度（±0.02mm以内）：必选光栅式扫描仪。

• 中大型工件（>300mm）或现场无法移动： 必选手持式激光扫描仪。

• 超大型工件（>2m）： 摄影测量+手持激光组合，先用摄影测量建立全局坐标，再分段精细扫描。

• 深孔、窄槽、内部特征： 光栅式难以获取，需使用手持激光探针或接触式CMM补充。

• 透明/反光/黑色工件： 需喷涂显影剂，或选用蓝光扫描仪（抗干扰更强）。

数据采集优化：工件预处理与扫描参数设置

数据采集阶段的质量直接影响后续处理的难度和最终模型的精度。以下优化措施可显著提升扫描数据质量。

• 工件清洁： 去除表面油污、灰尘、锈迹，避免干扰信号。金属件可用酒精擦拭，塑料件可用中性清洁剂。

• 表面处理： 透明、反光、黑色或深色工件需喷涂专用显影剂（白色粉末悬浮液），形成均匀漫反射层。喷涂厚度控制在10-20μm，避免遮盖细节。扫描后用压缩空气或清洗剂去除。

• 标记点粘贴： 手持激光扫描需在工件表面或周边粘贴标记点（反光圆点），用于多视角数据拼接。标记点间距建议100-200mm，分布均匀，避免直线排列。

• 扫描参数设置：

• 分辨率：精密小件设置0.1-0.2mm，大型工件可放宽至0.5-1mm。

• 扫描距离：保持设备推荐的工作距离（通常300-500mm），过近过远均影响精度。

• 曝光时间：反光表面适当降低曝光，暗色表面增加曝光。

• 扫描路径规划： 从单一视角开始，逐步旋转或移动工件/设备，确保相邻扫描区域重叠率≥30%，便于后续拼接。

点云处理流程：降噪、拼接与补洞

原始点云数据包含噪点、离群点和冗余数据，需经过系统处理才能用于建模。常用软件包括Geomagic Wrap、PolyWorks、CloudCompare等。

步骤一：降噪与离群点剔除

使用统计滤波或半径滤波算法，移除偏离主体超过3倍标准差的孤立点。对于光栅式扫描，边缘处的异常反射点需手动删除。

步骤二：多视点云拼接

基于标记点或特征匹配算法，将不同视角的点云数据对齐拼接。拼接误差应控制在0.05mm以内，超出则需重新扫描或调整标记点布局。Geomagic Wrap和Design X支持自动拼接功能，可处理数百万个点云数据。

步骤三：点云精简

按曲率自适应算法简化点云，平坦区域保留少量点，曲率变化大的区域保留密集点。精简比例建议50-70%，在保证精度的前提下降低后续计算负荷。

步骤四：补洞与孔洞填充

扫描无法覆盖的区域（如深孔、倒扣面）会产生孔洞。使用基于曲率的补洞算法自动填充小孔（直径<5mm），大孔需手动桥接或通过对称/镜像特征修补。对于必须保留的孔洞（如螺纹孔），可在建模阶段单独处理。

步骤五：封装成网格（STL）

将处理后的点云转换为三角网格模型（STL格式），输出用于3D打印或后续曲面重构。网格质量要求：无重叠三角形、无非流形边、三角面片均匀（边长比<3:1）。

点云到CAD：曲面重构的建模策略对比

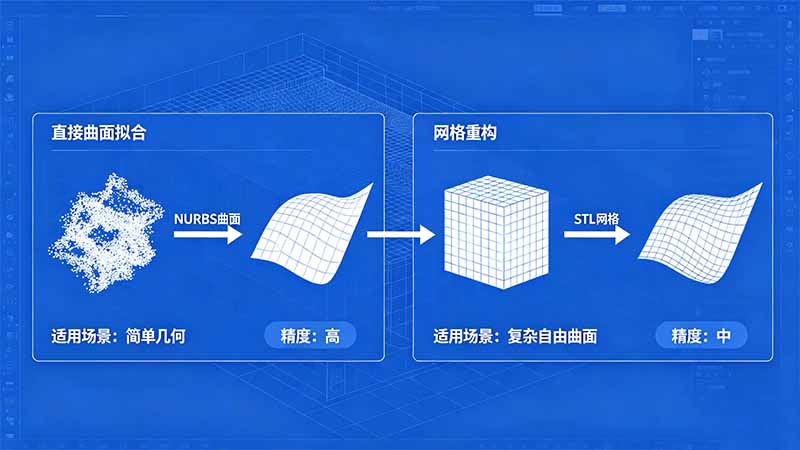

图2：根据产品几何特征选择合适的曲面重构策略。

从点云到CAD模型的转换主要有两种策略，需根据产品几何特征和目标用途选择。

策略一：直接曲面拟合（适用于规则几何）

在逆向软件（如Geomagic Design X、NX Reverse Engineering）中，直接从点云或网格提取特征线，拟合平面、圆柱、球面、圆锥等规则曲面，再通过修剪、延伸、倒角构建实体模型。该策略生成的CAD模型参数化程度高、可编辑性强，适合机械零件、模具、工业品。建模效率较高，但难以处理复杂自由曲面。

典型流程： 点云→提取边界/截面线→拟合规则曲面→修剪缝合→实体化。

策略二：网格重构（适用于自由曲面）

将点云封装成STL网格后，使用Geomagic Wrap或Design X的“自动曲面”功能，将网格直接转换为NURBS曲面片。该方法适合汽车外观件、消费电子外壳、艺术造型等复杂自由曲面。生成的曲面光顺性好，但参数化程度低，修改困难，适合用于CNC加工或3D打印，不适合设计迭代。

典型流程： 点云→封装STL→探测轮廓线→构建曲面片→拟合NURBS→导出IGES/STEP。

策略选型建议

• 机械零件、模具、规则工业品： 采用直接曲面拟合，获得参数化模型便于后续修改和模具设计。

• 外观件、雕塑、人体部位： 采用网格重构，快速获得可加工的曲面模型。

• 混合特征： 先使用网格重构获取整体曲面，再对规则特征（如孔、平面）单独拟合替换，提高模型质量。

在逆向建模过程中，Geomagic Design X等软件可处理大量扫描数据，支持点云到CAD的精确转换。更详细的操作流程可参考3D打印技术知识库中的相关章节。

全流程精度控制与误差补偿方法

从扫描到CAD输出的每个环节都可能引入误差。系统化的精度控制方法可确保最终模型与实物的偏差在可接受范围内。

误差来源分析

• 设备误差： 扫描仪标定偏差、镜头畸变、激光强度衰减。定期校准（每半年送检）是基础保障。

• 环境误差： 温度波动引起设备热膨胀（1℃可使1m长度变化约0.01mm），振动干扰数据采集。建议在恒温恒湿、防振环境中扫描。

• 工件误差： 喷涂显影剂厚度（10-20μm）引入的系统偏差，需在后续补偿或标注说明。

• 拼接误差： 多次扫描拼接时的累积误差。控制方法：使用高精度标记点，增加重叠区域，用摄影测量辅助大尺寸工件定位。

• 建模误差： 曲面拟合算法与原始点云的偏差。Geomagic Wrap等软件可生成偏差彩图，直观显示模型与点云的差异。

精度验证方法

• 标准球/标准块验证： 扫描已知尺寸的标准件，计算测量值与标称值的偏差，评估设备精度。

• 关键特征对比： 使用游标卡尺或CMM测量实物上的关键尺寸（如孔距、轴径），与CAD模型对比，偏差应≤0.05mm。

• 偏差彩图分析： 在逆向软件中将CAD模型与原始点云叠加，生成色差图，红色区域为正偏差（模型大于实物），蓝色为负偏差。整体偏差控制在±0.1mm以内为合格。

CAD模型输出格式选择与应用场景匹配

抄数完成后输出的CAD模型格式应根据后续用途选择，不同格式的通用性、可编辑性差异明显。

选型建议： 若用于CNC加工或模具设计，输出STEP格式最为稳妥；若仅用于3D打印验证，STL足够；若需要继续修改设计，建议同时输出STEP和原始逆向工程文件（如Geomagic Design X的*.gxd），便于后续参数化调整。
