扫地机器人手板涉及外壳、滚刷支架、尘盒、轮组等多个功能部件，加工难点各异：外壳要求薄壁大平面不变形、表面质感均匀；滚刷支架需保证轴承孔精度和刷毛固定可靠性；尘盒需要气密性；轮组需耐磨且配合顺畅。本文从材料选择、工艺参数、结构设计三方面，提供系统化的加工优化路径。

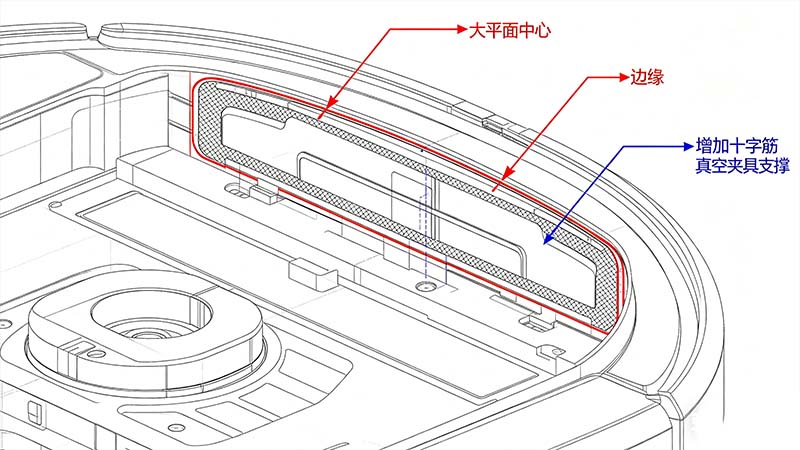

图1：外壳大平面中心及边缘易变形，通过增加加强筋和真空夹具控制。
扫地机器人外壳多为大平面薄壁结构（壁厚1.2-1.5mm），材料常用ABS或ABS+PC。加工中主要面临变形和表面质感两大问题。
材料预处理： ABS板材在CNC加工前需进行去应力退火（70-80℃烘烤2-4小时），消除内应力，减少加工后翘曲。
装夹方式： 优先采用真空吸盘吸附，提供大面积均匀支撑。无法吸附时使用仿形软爪，避免点状夹紧导致局部变形。
加工策略： 采用“粗加工-半精加工-精加工”三阶段。粗加工后松开吸盘释放应力，重新吸附后再精加工。精加工切深≤0.15mm，转速≥18000rpm，进给≤2000mm/min。
结构优化： 在设计阶段增加加强筋（高度3-5mm，间距50-80mm），可显著提升大平面刚性，减少加工和后续使用变形。
刀纹控制： 精加工使用新刀（每件更换），采用顺铣、等距刀路，避免急转弯。表面粗糙度目标Ra≤0.8μm。
打磨工艺： 按400#→800#→1200#逐级打磨，去除刀纹。喷漆件打磨至800目即可，高光件需至1500目以上。
表面处理： 外壳常用喷漆（高光/哑光）或喷砂（磨砂质感）。喷漆前需喷涂塑料底漆增强附着力，面漆建议两涂一烤。

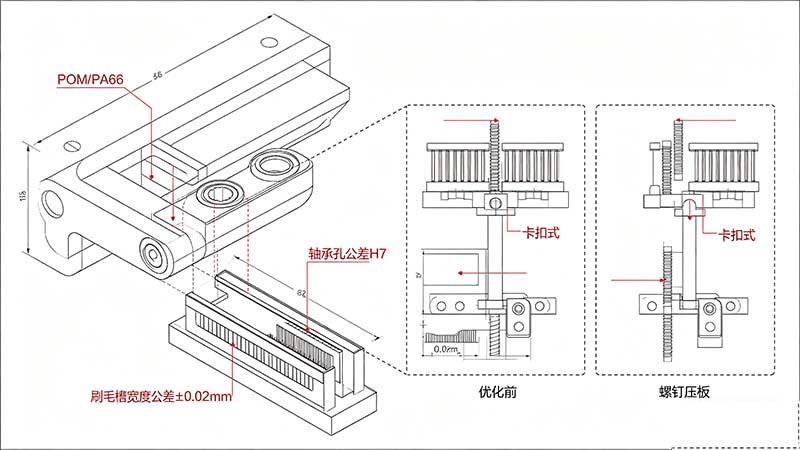

图2：滚刷支架的轴承孔精度和刷毛固定结构是核心控制点。
滚刷支架是扫地机器人清洁系统的核心部件，需承受刷毛旋转摩擦和电机振动，对耐磨性和配合精度要求高。常用材料为POM（自润滑耐磨）或PA66+GF30（高强度）。
加工设备： 使用五轴CNC一次装夹完成两侧轴承孔加工，保证同轴度≤0.02mm。或采用卧式加工中心两端镗孔。
孔径公差： 轴承外圈配合推荐H7（+0.015/0mm），内圈与轴配合推荐h6（0/-0.011mm）。
检测方法： 使用气动量仪或CMM检测孔径和同轴度，抽检率100%。
卡扣式固定： 一体成型卡扣，安装方便但长期使用易松动。适用于概念验证手板。
螺钉压板式： 刷毛由不锈钢压板+自攻螺钉固定，可靠性高，适合功能测试手板。需在支架上预留螺纹孔（M2或M2.5）。
注塑嵌件式： 手板阶段可模拟金属嵌件（黄铜螺母）热压入支架，模拟量产工艺。
装配后模拟运行24-48小时，测量刷毛磨损量和轴承孔尺寸变化。POM支架允许磨损量≤0.05mm/100h，PA66+GF30≤0.03mm/100h。
尘盒和风道直接影响扫地机器人的吸尘效率。手板阶段需重点验证密封结构和气流顺畅性。
材料选择： 尘盒主体使用透明PC（便于观察集尘量）或PBT（耐冲击），密封圈使用硅胶（邵氏硬度A 40-50）或TPE。
密封槽加工： 槽宽公差+0.05/0mm，槽深公差±0.03mm，底面粗糙度Ra≤0.8μm，避免划伤密封圈。
气密性测试： 装配后使用负压测试仪，抽压至-5kPa保压30秒，压力下降≤0.2kPa为合格。
风道内壁必须光滑，减少气流阻力。CNC加工后使用600-800目砂纸打磨内壁，或采用流体抛光（磨料流加工）。
避免风道内出现台阶、毛刺、转角锐边，所有转角应倒圆角R≥2mm。
手板阶段可用烟雾测试验证气流路径，观察是否有紊流或泄漏。
扫地机器人的驱动轮和从动轮需承受整机重量和地面冲击，对耐磨性和动平衡有要求。
轮毂： 使用POM或PA66，CNC加工或3D打印。
轮胎： 使用TPE或TPU包胶，硬度邵氏A 60-80，需设计机械锁扣结构防止脱落。
轮轴： 使用304不锈钢或镀铬钢棒，直径4-6mm，与轴承配合段公差h6。
轴承孔与轴承外圈过盈量0.005-0.015mm，轮轴与轴承内圈过盈量0-0.005mm。过盈量过大会导致轴承卡死，过小则产生晃动。
装配后轮组径向跳动≤0.2mm，轴向窜动≤0.1mm。
高速旋转部件（如边刷电机转子）需进行动平衡测试。手板阶段可制作简易平衡工装，在轴上装轮组旋转，标记不平衡点，通过去重或配重修正。
| 部件 | 推荐材料 | 替代材料 | 关键要求 |
|---|---|---|---|
| 外壳 | ABS、ABS+PC | PC、PA6 | 抗冲击、易喷涂、尺寸稳定 |
| 滚刷支架 | POM、PA66+GF30 | PBT、PP+GF | 耐磨、自润滑、轴承孔精度 |
| 尘盒主体 | 透明PC、PBT | ABS | 透明(PC)、耐冲击、密封槽精度 |
| 密封圈 | 硅胶、TPE | EPDM | 弹性好、耐老化 |
| 轮毂 | POM、PA66 | 铝合金 | 耐磨、轻量化 |
| 轮胎 | TPE、TPU | 橡胶 | 抓地力、耐磨 |
| 风道 | ABS、PC | POM | 内壁光滑、气流顺畅 |
更详细的材料性能可参考材料表面处理技术指南。
阶段一：部件分拆加工 – 外壳、滚刷支架、尘盒、轮组等部件分别加工。外壳用CNC真空吸附，滚刷支架用五轴CNC，密封圈用真空复模。
阶段二：后处理 – 外壳打磨喷漆，滚刷支架去毛刺抛光，尘盒内壁抛光，密封圈修边。
阶段三：预装配 – 先进行部件级装配（如轮组轴承压装、滚刷支架装轴承），再进行整机装配。
阶段四：功能验证 – 运动测试（直线行走、越障）、清洁效率测试、气密性测试、耐久性测试。
解答：凹陷原因是真空吸盘吸附力不足或材料内应力释放。改进方法：增加吸盘密度或使用双层吸盘；粗加工后松开吸盘释放应力，重新吸附再精加工；在背面增加加强筋。
解答：POM材料较软，精加工时易让刀。对策：使用锋利的单刃铣刀，切深≤0.1mm，采用螺旋插补镗孔而非铣削。也可加工后留0.02mm余量，用铰刀精铰。
解答：密封槽底面需精加工至Ra≤0.8μm。方法：使用球头铣刀或专用密封槽铣刀，精加工时转速12000rpm，进给300mm/min。加工后用细砂纸手工抛光槽底。
解答：手板阶段可用两种方式：一是CNC加工POM轮毂，委托橡胶厂定制TPE胶圈，过盈装配；二是采用真空复模，将TPE材料直接浇注在轮毂上，但结合强度低于注塑包胶。
解答：CNC加工后用手工打磨（400#→800#砂纸包裹圆棒伸入风道）或流体抛光。也可在设计时将风道拆分为上下两半，分别加工后再粘接，便于内壁抛光。
扫地机器人手板加工优化需针对各部件特性分别施策：外壳聚焦薄壁变形控制与表面质感，滚刷支架强调轴承孔精度和刷毛固定可靠性，尘盒与风道注重气密性和流道光洁度，轮组则需平衡耐磨配合与动平衡。通过材料选型（ABS/POM/PA66/硅胶）、工艺优化（真空吸附、五轴镗孔、密封槽精加工）和结构改进（加强筋、螺钉压板），可显著提升手板的整体质量，使其在功能测试中更接近量产水平。
