“刘工，这个零件的配合间隙必须保证0.03mm以内，手板能做到吗？”客户在电话那头语气带着疑虑。我看了看图纸上的复杂结构，回答得很肯定：“能，而且我们已经做过很多类似精度的。”在聚成精密，我们把精密手板制作称为“微米级的舞蹈”——每一次下刀、每一次测量、每一次组装，都是在挑战制造的极限。今天，我就带大家走进这个要求严苛的领域。
在行业内，“精密”二字绝非随意标注。它代表着量化的标准和系统的能力。

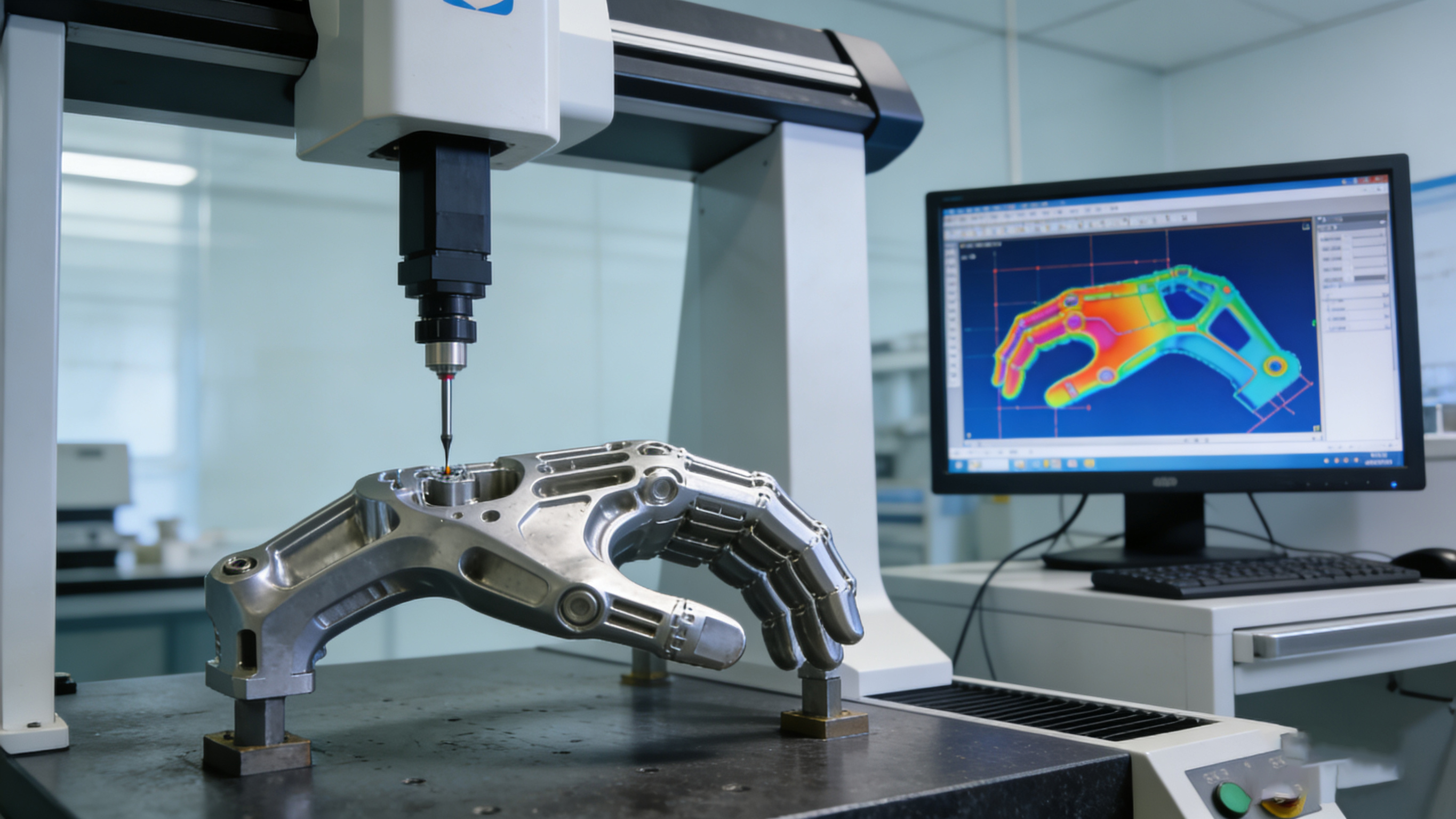

图1：使用高精度三坐标测量机对精密手板进行全尺寸检测，确保微米级精度
普通手板： ±0.1mm ~ ±0.2mm （满足大部分外观和功能验证）
精密手板： ±0.05mm 以内 （结构装配、运动部件验证）
高精密手板： ±0.02mm 以内 （精密仪器、医疗器械核心部件）
超高精密手板： ±0.01mm 或更高 （光学、航空航天特定用途，需要特殊条件）
形位公差： 平面度、圆度、平行度、垂直度等，通常要求在0.02-0.05mm范围内。
表面粗糙度（Ra）： 从普通的Ra 3.2μm，到精密的Ra 0.8μm，再到镜面级的Ra 0.1μm以下。
真圆度/圆柱度： 对轴类、孔类零件至关重要，直接影响配合与转动。
老师傅提醒： “图纸上的公差标注是目标，但实现它需要一整套体系。一个±0.02mm的孔，不仅需要机床能‘铣出来’，更需要环境稳定、刀具精确、测量可靠，并且懂得如何补偿热膨胀带来的误差。”
精密手板的精度，是“人、机、料、法、环、测”六大要素共同作用的结果，任何一个环节的微小疏忽都会被放大。
| 影响因素 | 对精度的具体影响 | 聚成精密的控制措施 |
|---|---|---|
| 设备刚性与精度 | 机床的定位精度、重复定位精度、主轴径向跳动直接影响加工尺寸和表面质量。 | 使用高精度五轴/高速加工中心，定期用激光干涉仪校准，主轴跳动控制在2μm以内。 |
| 刀具系统 | 刀具跳动、磨损、装夹刚性导致尺寸偏差和振纹。 | 采用HSK/EAP高精度刀柄，使用预调仪设定刀长，严格执行刀具寿命管理，精加工前必测跳动。 |
| 热变形 | 加工摩擦热、环境温度变化导致机床、工件、刀具膨胀收缩（“热胀冷缩”效应）。 | 恒温车间（20±1°C），加工前充分预热机床，对铝、塑料等材料进行冷却控制或加工补偿。 |
| 装夹变形 | 夹紧力导致薄壁件、细长件弹性变形，松开后回弹。 | 设计专用柔性夹具，分步加工与释放应力，采用真空吸附等低应力装夹方式。 |
| 编程与工艺策略 | 刀路不光滑、切削参数不当引起让刀、振动，影响形状精度和表面。 | 采用高速加工策略（小切深、快进给、光滑刀路），使用CAM软件的残留加工和光顺功能。 |
精密手板的材料选择，不仅关乎性能模拟，更直接影响加工精度和最终效果。

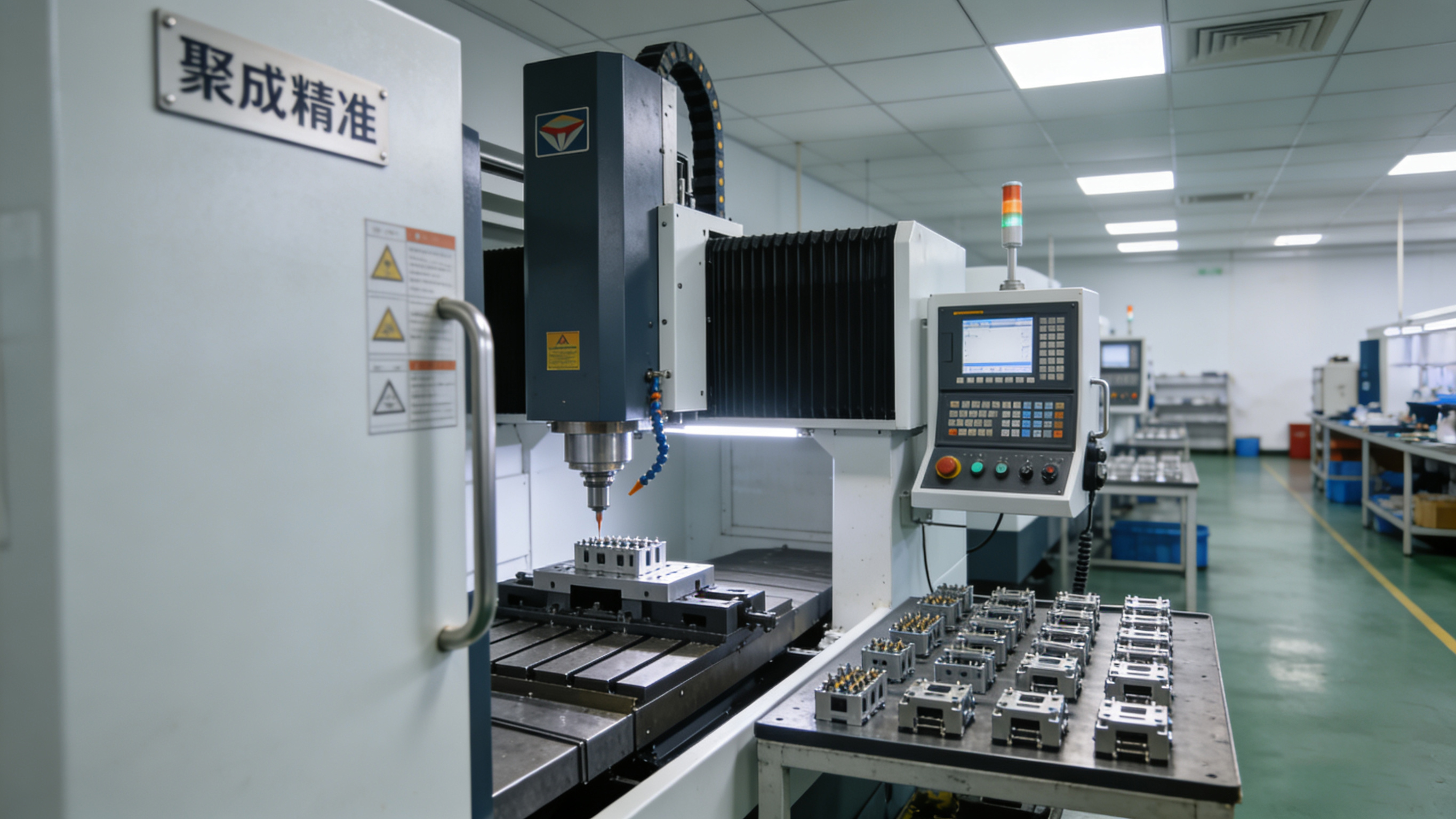

图2：在恒温车间内，使用五轴设备加工高精度铝合金手板
精度挑战： 导热差（易积热变形）、弹性模量低（易让刀）、部分材料吸湿膨胀。
加工要点： 锋利的刀具、充分的冷却（气冷或微量润滑）、小切深快走刀、加工后时效处理以释放应力。
典型应用： 精密齿轮、轴承、绝缘结构件。我们加工的PEEK微型医疗零件，直径1mm的销轴公差可控制在±0.008mm。
精度挑战： 易产生切削应力导致变形，特别是薄壁件。
加工要点： 采用对称加工路径，粗精加工分开并安排去应力，使用高速加工减少切削力。
典型应用： 航空航天结构件、光学仪器支架、高散热壳体。
精度挑战： 材料昂贵、难切削（钛合金）、对表面完整性要求极高（无污染、无微裂纹）。
加工要点： 洁净车间环境，专用无污染切削液，极锋利的刀具和优化的切削参数以避免材料“涂抹”或“过热”。制作这类对生物兼容性和精度有双重严苛要求的原型，正是我们的专长之一，更多关于我们在此领域的专业能力和质量控制体系，可参考我们官网的 医疗与高精度制造能力 页面。
对于精密手板，表面处理不仅是美容，更是功能需求。
零件做得再准，装不好也是白费。精密手板的组装是一门微操作艺术。
在洁净工作台进行组装，防止灰尘颗粒影响配合。操作员佩戴指套或无粉手套，避免手上的油脂和汗水污染零件或影响微小间隙。
使用精密台钳、非金属敲击棒、扭力螺丝刀、放大镜或体视显微镜。对于有顺序要求的过盈配合，可能需要使用液氮冷却轴件或加热孔件（热胀冷缩法）。
功能测试： 模拟实际使用，检查运动是否顺畅，间隙是否均匀，有无异响。
尺寸复检： 组装后，对关键配合尺寸进行再次测量，确保装配过程未引起变形。
报告输出： 提供包含所有关键尺寸实测数据、形位公差检测结果和表面粗糙度报告的完整检测文件。
客户需求： 制作一个用于测试的无人机三轴云台手板，总重不超过15克，所有转动部件的配合间隙需小于0.02mm，且转动灵活无卡滞，材料为7075航空铝。
核心挑战： 零件极小（最小壁厚0.3mm）、结构复杂、形位公差要求高、组装难度大。
我们的解决方案：
使用瑞士进口精密五轴机床，采用0.3mm直径的整体硬质合金铣刀进行精加工。
设计并3D打印微型专用夹具，确保装夹稳固且不损伤零件。
加工全过程在恒温车间进行，每完成一个工序即进行中间测量。
组装在显微镜下进行，使用特制的高粘度润滑脂。
成果： 最终交付的手板，关键尺寸全部控制在±0.01mm以内，转动顺滑，重量14.8克，完全满足客户的测试要求，为其后续的模具开发提供了完美的数据基准。
在线测量与闭环补偿： 机床集成接触式或光学测头，在加工中实时测量并自动补偿刀具磨损和热变形，向“零缺陷”迈进。
微纳增材制造的结合： 对于传统减材加工难以实现的微细结构，结合高精度金属3D打印（如SLM）或微纳级光固化技术。
数字化双胞胎： 手板的每一个尺寸、每一次测试数据都进入数字档案，与CAD模型形成精确映射，为后续的CAE分析和量产提供宝贵输入。
精密手板制作，是连接创新设计与可靠量产之间最精密、最可靠的一座桥梁。它考验的不仅是设备的先进与否，更是工艺团队对材料特性、力学原理、热力学效应和微观装配的深刻理解与掌控能力。在聚成精密，我们视每一件精密手板为一件值得敬畏的“作品”，因为我们知道，这毫米乃至微米之间的坚守，往往决定着一项创新能否成功走向市场。当您手握一个精度完美、质感卓越的手板时，您握住的，不仅仅是原型，更是产品成功的巨大信心。
—— 聚成精密 精密制造事业部总监
