“这里需要包一层软胶，手感要好，而且要粘得牢，不能脱开。”在消费电子、工具手柄和医疗器械领域，这种要求越来越常见。在聚诚精密，包胶手板项目是对我们跨工艺整合能力的综合考验。它不再是单一材料的成型，而是涉及**两种特性迥异的材料如何牢固、美观地结合为一个整体**的课题。本文将深入探讨这一复杂而精致的工艺，从原理到实践，为您提供清晰的路线图。
包胶（Overmolding），亦称二次注塑或双色成型，是指先制作一个硬质材料的内核（骨架），再在其特定部位注入或包裹一层软质弹性体材料的工艺。其核心价值在于实现单一零件无法企及的综合性能：

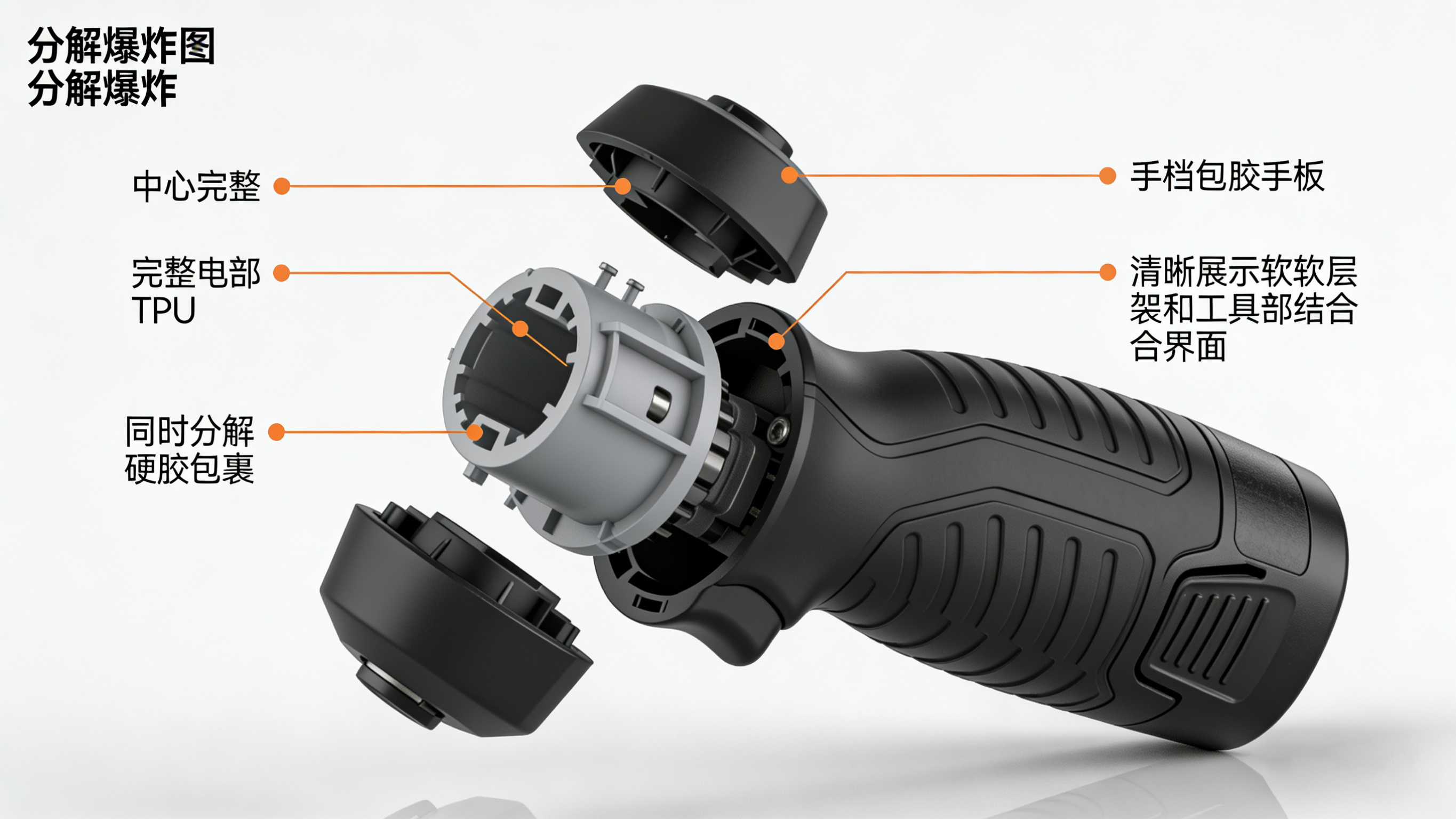

图1：包胶手板的魅力在于将刚性支撑与柔触感、防滑性融为一体
软胶层提供舒适的握持感、温润的触感以及优异的防滑、减震性能，大幅提升产品附加值。
可实现防水防尘密封、按钮手感优化、内部结构缓冲保护等一体化功能，减少零件数量和装配步骤。
通过双色、透明与不透明结合，或特殊纹理的软胶，创造独特的外观效果和品牌识别度。
对于手板阶段，制作包胶原型的目的正是为了**验证这种结合的设计合理性、材料匹配度和最终用户体验**。
在手板制作中，根据数量、成本和周期，主要有两种实现路径：
| 工艺 | 原理简述 | 优点 | 局限性与适用场景 |
|---|---|---|---|
| 真二次注塑（需简易模） | 首先CNC加工出硬胶骨架，然后将其放入一个专用的简易软胶注塑模具中，注入熔融的软胶材料，在热与压力下与骨架结合。 | 结合强度高，接近量产工艺；软胶成型质量好，纹理清晰；适合制作多件相同手板。 | 需要制作软胶模具（硅胶模或铝模），前期成本和周期较长；适合数量较多的功能验证样机（如5-20件）。 |
| 分体加工后粘结 | 将硬胶部分和软胶部分分别独立加工（硬胶用CNC，软胶可用CNC雕刻软料或真空复模制作），然后使用专用胶水或溶剂进行粘结组装。 | 无需开模，速度快，成本低，灵活性高；适合验证造型、手感。 | 结合强度低于二次注塑，对粘结工艺要求高；可能存在胶痕，外观一致性稍逊。是1-3件验证样机的常见选择。对于硬胶骨架的精密加工，可参考我们的 CNC加工精密结构件 经验。 |
硬胶与软胶能否牢固结合，材料本身的化学相容性是首要决定因素。常见的可靠组合有：
图2：厉害的设计是确保包胶牢固可靠、外观完美的前提
ABS： 通用选择，与多种软胶相容性好，易于加工。
PC/ABS： 强度与韧性更好，用于要求更高的结构件。
PA（尼龙）： 强度高，耐磨，但需选择与之匹配的专用软胶。
PP： 化学惰性强，较难与其他材料粘接，需要特殊处理或专用粘合剂。
TPU（热塑性聚氨酯）： 耐磨、弹性佳、耐油，是包胶的常见选择，与ABS、PC等粘接性能好。
TPE/TPR（热塑性弹性体）： 手感柔软，种类繁多，需根据硬胶材质选择特定型号以确保粘接力。
硅橡胶： 手感温和，耐高温，生物相容性好，但通常需要通过粘结工艺与硬胶结合（化学粘接或物理结构互锁）。
核心建议： 在手板制作前，较好咨询材料供应商或手板厂，确认所选硬胶和软胶牌号之间的相容性，或进行小样测试。
良好的结构设计能极大提升结合强度和可靠性，避免脱胶、缩水等缺陷。
在硬胶骨架与软胶的结合区域设计物理上的“锁扣”，防止软胶层被剥离。
通孔/盲孔： 在硬胶上设计一些小孔，使软胶注入后能形成“铆钉”状的连接。
凹槽/倒钩： 设计环形凹槽或倒钩结构，使软胶填充后形成嵌入式咬合。
粗糙表面： 结合面进行喷砂或蚀刻纹理处理，增加表面积和摩擦力。
渐变过渡： 软硬胶结合处避免尖锐的直角，设计平滑的圆弧过渡，分散应力。
均匀壁厚： 软胶层的厚度应尽量均匀，避免局部过厚导致冷却缩水、凹陷。
考虑脱模： 设计软胶部分时需考虑其从模具中脱模的可行性，避免出现深腔或倒扣。
如果采用粘结方式，需在设计中预留：
溢胶槽： 在结合线附近设计微小凹槽，容纳溢出的胶水，保持外观整洁。
定位结构： 设计定位柱和孔，确保软硬胶两部分在粘结时位置精确。
加压空间： 考虑粘结时施加压力的方式和空间。
需求： 制作2套手持机外壳包胶手板，内部为PC+ABS骨架，外侧握持区域需包覆医疗级TPU，要求结合牢固，手感细腻，无任何可察觉的缝隙或台阶感。
工艺选择： 因数量少且要求高，采用分体CNC加工后精密粘结的方案。
实现过程：
骨架加工： 精密CNC加工PC+ABS骨架，在结合面特意做出微细的网格纹理以增加粘结面积。
软胶加工： 使用高精度CNC雕刻机，从医疗级TPU板料上直接雕出软胶外壳，内侧也做对应纹理。
精密粘结： 使用专门针对PC/ABS与TPU的医用级双组分胶水，通过定制工装确保两者对准，在恒温恒压下完成固化。
后期处理： 对结合线进行微米级打磨和抛光，实现视觉和触觉上的一体化效果。
结果： 交付的手板结合强度通过模拟测试，外观与手感达到客户预期，成功用于临床评估。
一个成功的包胶手板，是材料科学、结构设计、精密加工和连接工艺四者完美协作的结果。在聚诚精密，我们处理此类项目的核心方法是：
早期介入分析： 在收到图纸后，优先评估材料组合的可行性和潜在风险。
工艺路径规划： 根据数量、成本和周期，建议选用二次注塑或粘结工艺，并明确各自的技术要点。
过程精细管控： 无论是注塑的温度压力参数，还是粘结的清洁度、胶量、压力和时间，都进行标准化作业和记录。
严格效果验证： 除了外观检查，还会进行必要的剥离力测试、高低温循环测试，以验证结合的可靠性。
包胶手板制作，是将“刚柔并济”的设计理念转化为现实的首步。它挑战的不仅是制造精度，更是对多材料融合工艺的深刻理解。通过科学的材料配对、用心的结构设计以及严谨的工艺执行，完全可以在手板阶段就创造出兼具美观、舒适与可靠性的高品质原型，为产品的最终成功奠定坚实基础。
—— 聚诚精密 多材料复合工艺中心
