商用清洁机器人与家用扫地机器人在手板阶段的验证重点存在显著差异——商用场景要求IPX4级防水（应对液体泼溅）、底盘承重≥150kg（酒店/商场环境需可靠耐用）、整机使用寿命≥5年（电机和轮组需通过3000小时耐久测试）。本文从防水结构设计、底盘承重优化、长寿命验证三个维度，解析商用清洁机器人手板制造的难点与实战方案，并提供可量化的验收标准，为技术决策提供参考依据。
商用清洁机器人（酒店、写字楼、商场、工厂场景）在手板阶段需验证的性能指标显著高于家用产品，两者核心差异主要体现在以下维度：
| 验证维度 | 家用扫地机器人 | 商用清洁机器人 | 差异原因 |
|---|---|---|---|
| 防水等级 | IPX4（防泼溅） | IPX4+排水结构设计 | 酒店/餐饮场景液体泼溅概率更高 |
| 底盘承重 | 50-80kg | ≥150kg | 大容量水箱+高负载电机+连续工作时间长 |
| 电机寿命 | 500-1000小时 | ≥3000小时 | 商用场景日均运行时间更长 |
| 轮组耐磨 | 5000次转弯测试 | 20000次+ | 大面积商业空间路径更复杂 |
这些差异直接决定了手板阶段的设计重点和验证标准。更多场景化需求可参考消费电子产品手板案例了解不同应用场景的验证标准差异。

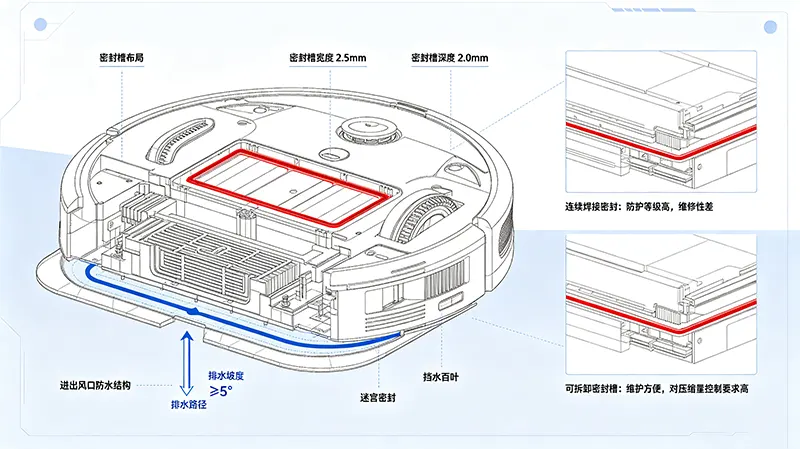

图1：密封槽与排水路径协同设计，是商用清洁机器人IPX4防水的核心结构。
商用清洁机器人的防水结构需要从“密封”和“排水”两个维度协同设计，而非单一依赖密封圈。
槽形与尺寸： 推荐矩形槽，宽度2.5-3.0mm，深度2.0-2.2mm（适配线径2.65mm O型圈），压缩率控制在18-22%。槽底粗糙度Ra≤0.8μm，避免划伤密封圈。槽口需倒角C0.2-0.3mm，方便O型圈装入。
密封圈材料： 商用清洁机器人需接触水和清洁剂，选用EPDM（三元乙丙橡胶）或FKM（氟橡胶）。EPDM耐乙二醇型清洁剂，FKM耐酸碱和高温。硬度Shore A 70-80。
关键密封区域： 电池仓（全密封）、电机舱（全密封）、电路板舱（全密封），整机气密性测试标准为-5kPa保压30秒压降≤0.2kPa。
排水坡度： 底盘表面设计≥5°排水坡度，使液体自然流向出水口。进出风口采用“迷宫式”结构，防止液体直接流入内部。
排水孔布局： 在底盘低点设计排水孔（孔径3-5mm），配合单向排水阀，防止液体倒灌。
防水测试： 手板阶段需进行模拟泼溅测试——以1L/min流量从不同角度泼水10分钟，检查内部是否进水。
商用清洁机器人底盘需承受150kg以上的静态负载和行驶中的动态冲击。手板阶段的底盘设计需验证两个核心问题：结构刚度和长期抗蠕变性能。
密度与高度： 加强筋间距控制在50-80mm，高度为壁厚的2.5-3倍（如壁厚2.5mm，筋高6.0-7.5mm），底部圆角R≥0.5mm以减少应力集中。
交叉布局： 采用井字形或蜂窝形交叉加强筋，均匀分布负载，避免单向受力导致变形。交叉点需设计过渡圆角，防止注塑或加工时产生应力集中。
高应力区域： 轮组安装座、水箱挂点、升降结构连接处需局部增厚（比基础壁厚增加0.5-1.0mm），并在背面增设辐射状加强筋。
手板阶段推荐： ABS+PC合金（抗冲击性好，满足100-150kg承重验证）或玻纤增强PA66（更高强度，适合大负载工况验证）。
承重测试方法： 在底盘四角和中心加载砝码至设计负载的1.2倍，持续24小时后测量平面度变化（允许值≤0.3mm/500mm）。
更详细的材料对比可参考塑胶手板材料选型指南了解不同材料的承重特性。

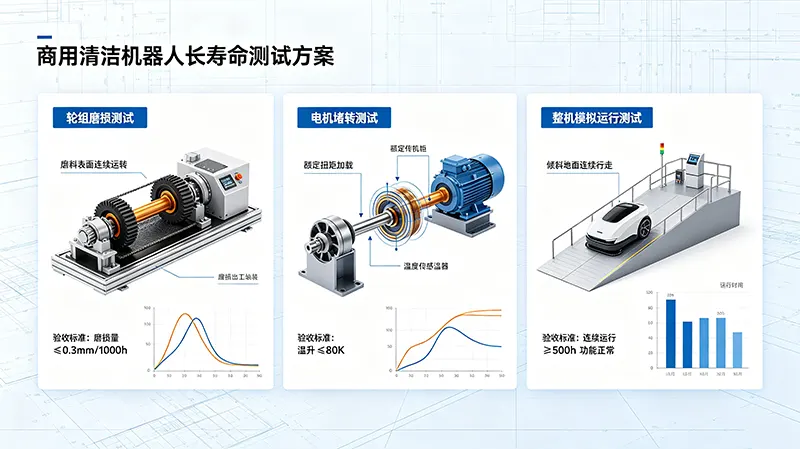

图2：长寿命验证需覆盖轮组耐磨、电机耐久和整机模拟运行三个层面。
商用清洁机器人的设计寿命通常为5年（按每天8小时、每年300天计算，约12000小时）。手板阶段无法完全模拟，但需通过加速测试验证关键部件的耐久性。
测试方法： 将驱动轮安装在测试台上，在磨料表面（砂纸或地毯）连续运转，施加额定负载（模拟整机重量），记录磨损量随运转时间的变化曲线。
验收标准： 运转200小时后，轮胎磨损量≤0.5mm；运转500小时后，轮组轴承径向间隙≤0.05mm。
温升测试： 在额定负载下连续运行4小时，测量电机外壳温度和环境温度，温升≤50K（即环境25℃时外壳≤75℃）。
堵转测试： 施加额定扭矩的1.5倍，持续30秒，检查电机是否出现退磁或绕组烧毁。
将整机放置在模拟商业场景的测试场地（含不同地面材质和障碍物），连续运行200小时（约10天），记录故障次数和性能衰减情况。
整机通过后，即可作为量产前的设计定型的可靠依据。
商用清洁机器人的手板材料选型需要兼顾手板阶段的测试需求和量产阶段的材料迁移可行性。
| 部件 | 手板推荐材料 | 量产推荐材料 | 选型考量 |
|---|---|---|---|
| 底盘（承力结构） | ABS+PC合金 | PA66+GF30 | 手板验证承重性能，量产用玻纤增强尼龙提升刚度 |
| 防水密封圈 | EPDM/FKM | EPDM/FKM | 材料一致，手板阶段可直接验证长期密封性 |
| 外壳（非承力） | ABS | ABS | 材料一致，手板外观可直接对应量产 |
| 轮组轮胎 | TPE | PU或橡胶 | 手板用TPE快速验证尺寸，量产转耐磨性更好的PU |
手板阶段需关注的是：承力部件（底盘）的刚度是否达标。建议在测试报告中记录底盘材料、壁厚、加强筋密度三项参数，为量产开模提供参考基准。
商用清洁机器人手板在交付前，建议按以下流程完成整机验证，确保设计满足商用场景要求：
整机装配验证 → IPX4防水测试 → 底盘承重测试 → 轮组耐磨测试 → 整机模拟运行测试 → 出具测试报告
每个环节的验收标准参考如下：
IPX4防水测试： 模拟泼溅后内部无可见水珠进入。
底盘承重测试： 负载150kg持续24h，平面度变化≤0.3mm/500mm。
轮组耐磨测试： 200小时运转后轮胎磨损量≤0.5mm。
整机模拟运行测试： 200小时连续运行故障次数为0。
所有测试通过后，手板即可作为量产设计的可靠依据。整机验证的具体操作流程可参考手板功能测试方法指南了解详细步骤。
解答：IPX4防泼溅（每分钟1L水流量，持续10分钟）；IPX5防喷射水流（每分钟12.5L，持续15分钟）。商用清洁机器人通常要求IPX4即可，但若有高压水枪清洗需求则需IPX5。手板阶段需在密封结构上预留升级空间。
解答：1.2倍负载是安全系数（冲击载荷系数）。商用清洁机器人在行驶中会遇到不平地面、减速带等，瞬时冲击力可达静态负载的1.2-1.5倍。1.2倍测试可确保结构在真实工况下有足够安全裕度。
解答：在尘盒注满水后倒置5分钟（模拟极端姿态），检查边缘有无渗漏。或进行负压测试：堵住进风口，用真空泵抽至-5kPa保压30秒，压降≤0.2kPa为合格。
解答：手板阶段验证的加强筋布局、高度和间距，会直接用于量产模具设计。手板测试数据（如承重测试后的变形位置）可用于优化加强筋分布。建议手板阶段保留加强筋调整空间，通过测试验证后再固化设计。
解答：手板阶段优先选用TPE（便于CNC或复模成型，耐磨性中等），用于验证轮径、硬度（Shore A 60-80）和装配尺寸。量产阶段可转用PU或橡胶（耐磨性更好）。手板阶段应同时测试轮组轴承的寿命，验证其在连续运行下的可靠表现。
商用清洁机器人手板的制造难点集中在防水、承重和长寿命三个维度，每个维度都需要针对性的设计验证方案。防水结构需密封槽与排水路径协同布局，通过IPX4防水测试验证；底盘承重需通过加强筋布局和材料选择，满足≥150kg负载下变形量≤0.3mm/500mm的要求；长寿命验证需覆盖轮组耐磨（200小时磨损≤0.5mm）、电机耐久（温升≤50K）和整机模拟运行（200小时连续运行），确保商用场景下五年以上的可靠表现。通过手板阶段的充分验证，可显著降低量产阶段的结构改模风险。
