“首版确认后，我们需要快速做出20件完全一样的样机用于市场测试，但开钢模成本太高、周期太长。”这是产品开发中常见的一种困境。此时，**手板复模（亦称真空复模、硅胶复模）** 技术便成为连接“单件原型”与“批量生产”之间的关键桥梁。它并非用于最终量产，而是一种极具效率的**小批量原型复制工艺**。本文将为您系统解析这一工艺的运作原理、核心价值及其在产品开发流程中的恰当位置。
手板复模，专业上常称为**真空注型**或**硅胶模铸造**。它是一种利用原有**精密原型（母版）**，在真空环境下制作硅胶模具，并浇注双组分聚氨酯树脂，从而快速复制出多个与母版形状、细节一致的功能样件的技术。

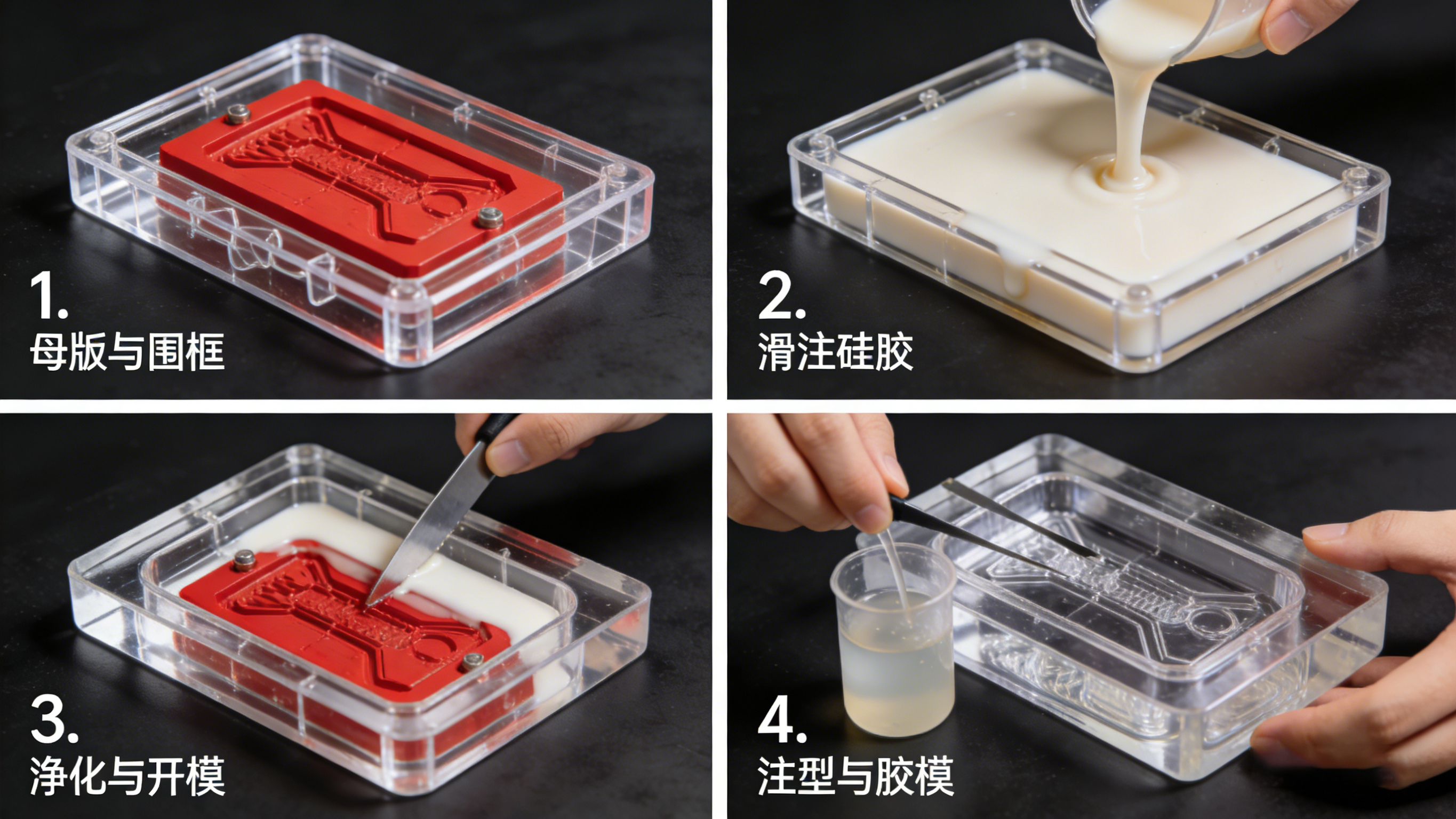

图1：手板复模是一个从“母版”到“模具”再到“复制件”的精密转换过程
理解该工艺的三个核心理念：
基于母版的复制技术： 复模件的质量上限由母版的精度决定。母版通常由CNC加工或高精度3D打印制成。
小批量的经济解决方案： 一套硅胶模具的寿命通常在15-30次左右，非常适合需要**5-50件**样件的场景，在成本与效率间取得良好平衡。
材料与外观的模拟能力： 通过选用不同的树脂，可以模拟ABS、PP、PC、甚至软胶等工程塑料的外观、手感及部分力学性能，并实现多颜色、透明或特殊效果。
一次标准的手板复模作业，包含以下关键步骤：
使用CNC加工或SLA/DLP 3D打印制作一个高精度的原型件作为母版。这是所有复制品的“源头”，其表面质量直接决定最终复模件的外观。
在母版上连接浇道、冒口（排气道），以确保树脂能充满模具型腔并排出空气。随后将母版固定于型框内。
将液态硅胶在真空机中抽除气泡后，平稳注入装有母版的型框内，确保硅胶完全浸没母版。
硅胶在恒温下固化后，用刀具沿预先设计的分模线将其精确剖开，小心取出内部的母版。此时，硅胶内部已形成与母版完全吻合的精密型腔。
将模拟目标塑料的聚氨酯树脂A/B组分混合、脱泡后，在真空环境下注入硅胶模具中。真空环境是关键，它能有效避免复制件内部产生气泡。
树脂在恒温箱中快速固化后，即可从硅胶模具中取出复制件。一套模具可在一天内进行多次浇注。
切除浇冒口，进行打磨、抛光、喷涂等表面处理，得到最终的复模手板。
手板复模的核心价值在于 **“以较低成本和较短时间，获得物理与功能属性接近最终产品的小批量样件”** 。

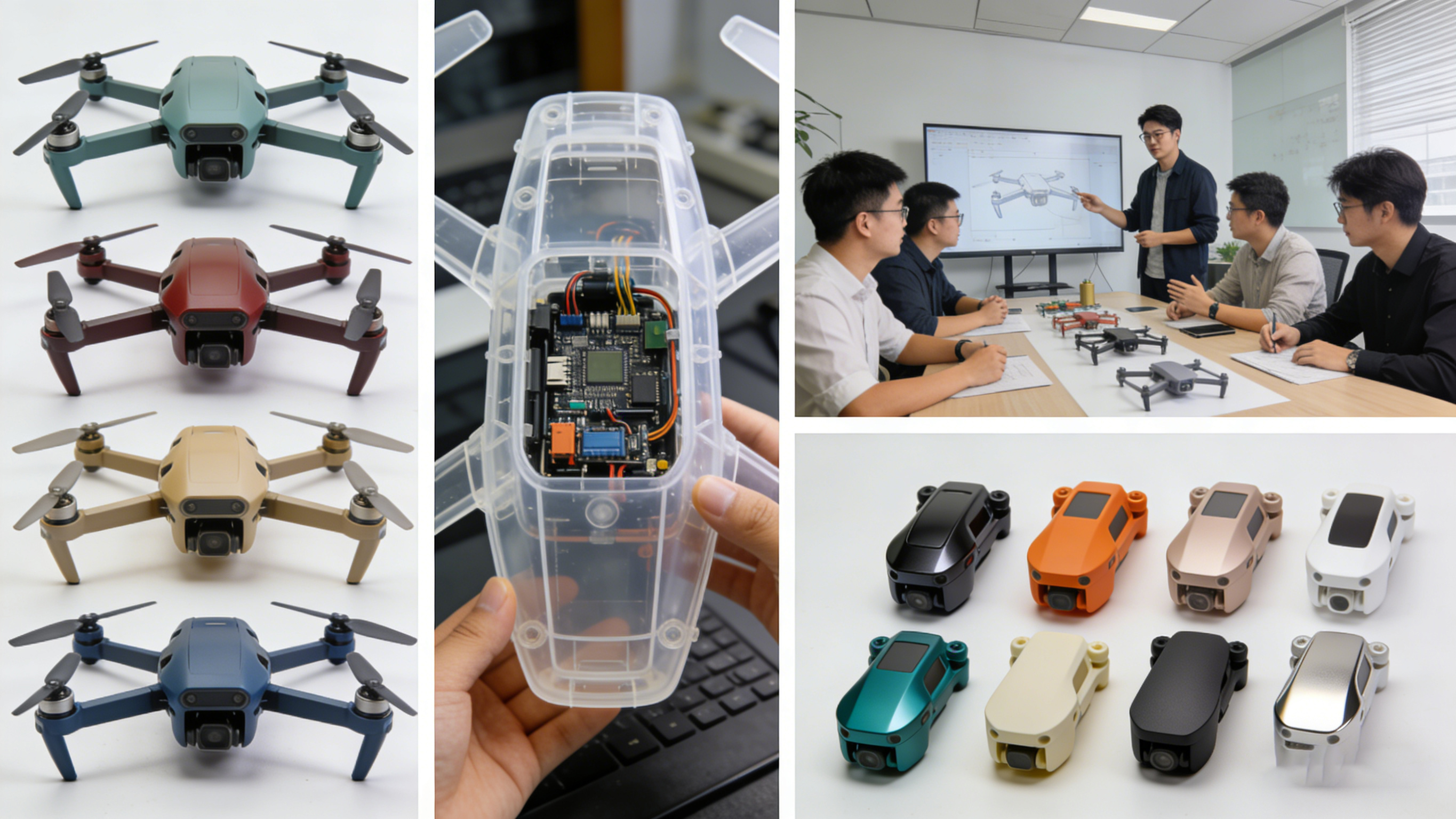

图2：复模手板能满足从工程验证到市场预览的多种需求
小批量功能测试与装配验证： 制作10-20件样机，供内部进行结构强度、装配干涉、耐久性测试。
市场调研与用户评测： 快速提供外观、质感接近成品的样机，用于客户访谈、展会展示或预售反馈收集。
小批量试产或众筹交付： 在产品模具投入前，先行制作数百件产品用于初期销售或兑现众筹承诺。
多方案、多颜色的快速验证： 基于同一母版，通过更换树脂颜色和类型，快速获得多种材质、颜色的样件进行对比。
降低研发风险： 在大额投资生产模具前，通过小批量样机充分暴露问题，进行设计最终确认。
复模使用的聚氨酯树脂种类繁多，可模拟的性能范围广泛：
| 模拟目标材料 | 复模树脂特性 | 典型应用 |
|---|---|---|
| ABS-like | 具有较好的强度、韧性和表面光洁度，是最常用的类型之一。 | 电子电器外壳、消费品结构件。 |
| PP-like | 具有一定的柔韧性，抗冲击性良好。 | 容器、卡扣件、活页结构。 |
| PC-like | 透明度较高，强度好，可做透明或半透明件。 | 透明面罩、灯罩、观察窗。 |
| 软胶/橡胶-like | 硬度范围广（Shore A 10-90），可模拟橡胶手感。 | 按钮、密封圈、防滑垫。 |
| 耐高温树脂 | 可承受短期较高温度（如120-150°C）。 | 需要进行热测试的部件。 |
重要提示： 复模树脂的长期耐老化性、耐化学性及力学性能通常与真实的工程塑料存在差异，它主要用于**模拟与验证**，而非替代大批量生产材料。
| 工艺 | 单件成本 | 生产周期（以10件计） | 核心优势 | 局限性 |
|---|---|---|---|---|
| CNC加工 | 较高 | 较长 | 材料真实，精度高，强度好。 | 多件时成本线性增长，几何结构可能受限。 |
| 3D打印（SLA/SLS） | 中等 | 短 | 无需模具，几何自由度高，单件速度快。 | 材料性能有限，多件时单价下降不明显，后处理工作量大。 |
| 手板复模 | 模具成本+较低的单件成本 | 中等（需先制母版和模具） | **小批量时总成本低，件间一致性高，可模拟多种材料外观。** | 依赖母版，模具寿命有限，不适合大批量。 |
选择建议：
- 需要 **1-3件** 进行初步验证 → 优选**CNC或3D打印**。
- 需要 **5-50件** 相同样件进行测试或展示 → **手板复模通常具有显著的性价比优势**。
- 需要 **50件以上** 或用于长期使用 → 应考虑投资生产级模具（如注塑模）。
在聚诚精密，我们将手板复模视为整体快速原型解决方案的重要一环。我们的专长在于：
母版制作的精密保障： 我们自主掌控高精度CNC加工与3D打印，从源头上确保母版质量，为高质量复模打下基础。
对材料特性的深入理解： 我们积累了大量树脂牌号的性能数据，能根据您的测试需求（如韧性、耐温、透明度）推荐匹配的材料。
复杂结构件的复模经验： 针对有倒扣、深腔、薄壁的复杂零件，我们有专门的分模和排气设计经验，确保复制成功率和细节还原度。
手板复模是一门平衡“速度”、“成本”与“质量”的艺术。它让产品开发团队在投入重大资源前，能以更小的代价获得更充分的验证，是降低创新风险的有效工具。如果您正面临从小样走向小批量的决策点，欢迎与我们探讨复模工艺在您项目中的应用可能性。
简而言之，手板复模是产品开发进程中一项承上启下的关键技术。它巧妙利用软质模具的灵活性，实现了原型从“单点突破”到“多点验证”的快速跨越。理解其原理与边界，将帮助您更从容地规划产品化路径，高效利用研发资源。
