“李总，这个设计我们先做个手板验证一下吧。”在产品开发会上，这句话出现的频率极高。但对于刚入行的朋友，“手板”这个词听起来可能有点陌生。简单来说，手板就是产品在正式开模具、批量生产之前，根据设计图纸先做出来的一个或几个“样品原型”。你可以把它理解成盖大楼前先做的沙盘，做衣服前先打的版型。在聚成精密，我们每天经手的手板项目不下十个，今天就和大家好好唠唠这个产品研发中的“关键一步”。
官方的定义太枯燥。我们换个说法：手板是你和你的产品设计，在现实世界中的较先“实物对话”。
图1：屏幕上完美的设计，需要通过手板来验证其现实的可行性
快速： 无需投入昂贵的模具，几天到几周内就能拿到实物。
可触可感： 打破屏幕的局限，真实地感受尺寸、重量、手感、装配关系。
可测试： 进行初步的结构测试、功能测试、外观评审。
低成本试错： 发现问题的代价，远低于模具开好后才发现。
比喻一：电影的预告片。 在投入巨资拍摄整部电影前，先剪个片段看看观众反应。手板就是在“量产”这场大戏前的“预告片”。
比喻二：战场的侦察兵。 大军（批量生产）压境前，先派侦察兵（手板）去摸清地形（设计缺陷）、探查敌情（用户体验）。一个厉害的侦察兵能避免全军覆没。
为什么精明企业都愿意花这笔“额外”的钱？因为它能帮你省下更多，甚至决定产品成败。
图纸上看起来天衣无缝的装配，实物可能根本装不上；预想的漂亮圆角，拿在手里可能硌手。手板是设计缺陷的“照妖镜”。我们有个客户，通过手板发现了一个干涉问题，修改成本几乎为零；如果没做手板直接开模，这个问题的修改成本将超过20万元。
产品是给人用的。把手板交给目标用户或内部团队实际使用，收集关于手感、操作逻辑、外观的反馈。这比任何问卷和焦点访谈都直接有效。
可以进行跌落测试、按键寿命测试、散热测试、防水测试（达到一定等级）等。虽然手板材料可能与最终量产件不同，但足以验证核心结构的合理性。
一个精美、可运作的手板，是向投资人、合作伙伴、潜在客户展示项目可行性的最强道具。它比PPT有说服力一万倍。
通过手板验证的最终版，是模具设计师最可靠的输入。它能明确指示哪些地方需要加强，哪些结构可以优化，从源头提升模具质量和量产成功率。
手板的制作工艺主要分三大类，各有所长，选择的关键在于你的核心需求。

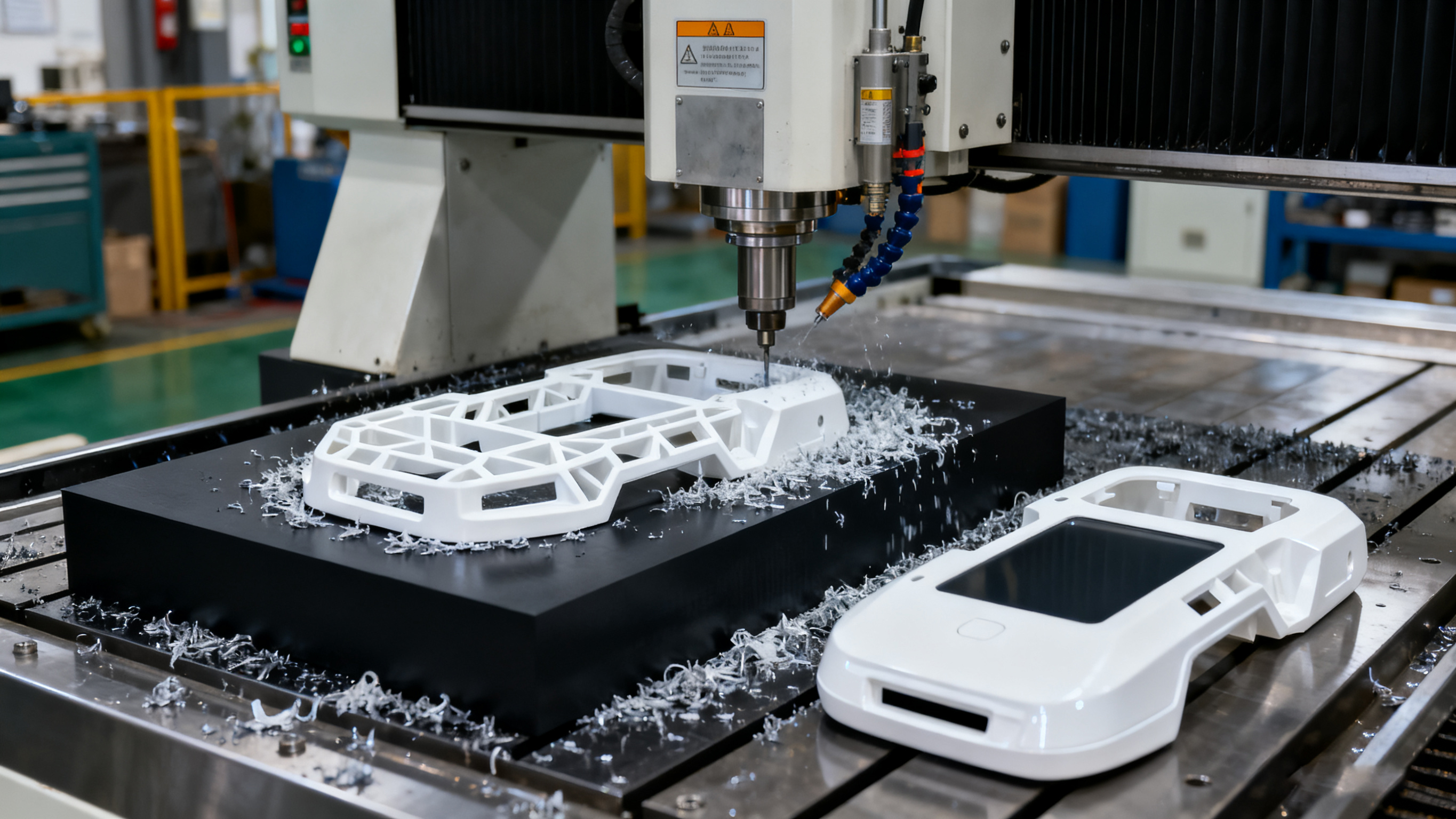

图2：使用高精度CNC加工手板，能获得接近最终产品的材质与性能
| 工艺 | 原理简介 | 核心优势 | 局限性 | 聚成精密推荐场景 |
|---|---|---|---|---|
| CNC手板 | 用数控机床（加工中心）从实心材料块（如ABS、PC、铝）上铣削出来 | 精度极高（可达±0.05mm），材质真实（与量产材料一致），强度高，表面处理效果佳 | 内部复杂空腔结构制作困难，材料有一定浪费，相对成本较高 | 外观评审、结构测试、高精度装配验证的较好选择，尤其适合电子产品、汽车部件。 |
| 3D打印手板 | 通过SLA（光固化）、SLS（激光烧结）等技术逐层堆积材料成型 | 几乎无几何限制，可做极其复杂的内部结构；速度快（几小时到一天）；适合小批量异形件 | 材料性能有局限（偏脆），精度和表面光洁度通常不如CNC，多数需要后期处理 | 验证复杂内部结构、流体通道、概念造型快速验证。想深入了解如何为复杂结构选择最合适的成型技术，可以参考我们关于先进制造技术的解析。 |
| 真空复模手板 | 先用CNC或3D打印做出一个“母版”，再用硅胶模具在真空环境下浇注PU等材料复制多个 | 小批量复制性价比好（如做10-100个）；可选材料种类多（软胶、透明、耐高温等） | 精度略低于CNC（存在收缩率），模具寿命有限（一般几十次） | 需要小批量产品做市场试用、展会发放、多配色方案验证时使用。 |
从消费电子到医疗器械，手板的身影无处不在。
典型零件： 手机/手表外壳、耳机、智能音箱、家电面板。
核心需求：较好的外观质感、严丝合缝的装配、人机工程学手感。多采用CNC加工 + 精细喷涂/电镀 来模拟最终效果。
典型零件： 内饰件、灯罩、进气道模型、操控手柄。
核心需求： 高精度、高强度和耐环境测试。常使用工程塑料或铝合金CNC加工，并进行风洞、高低温等测试。
典型零件： 手术器械手柄、检测设备外壳、植入物模型。
核心需求： 生物兼容性验证、无菌操作流程测试、严格的尺寸公差。对工艺的洁净度和精度要求极高。
典型零件： 玩具、文创产品、家具构件、智能硬件。
核心需求： 造型验证、用户互动体验、色彩与材质搭配。常用3D打印快速成型结合复模上色。
面对三种主流工艺，记住这个简单的决策树：
主要是看外观、摸手感？ → 优先考虑 CNC手板。
主要是测内部结构、装配关系？ → CNC或高精度3D打印。
需要做10个以上相同的样品？ → 考虑 真空复模。
对精度和强度要求极高？ → 无脑选 CNC。
结构复杂到CNC无法加工？ → 选 3D打印。
需要特殊材料（如软胶、透明）？ → 选 真空复模。
预算紧、要得快（1-3天）？ → 3D打印是比较好。
预算充足、追求较佳效果（5-10天）？ → CNC手板。
要10-100个，单个成本要低？ → 复模性价比高。
“不要试图用一个手板解决所有问题。” 我们经常建议客户分阶段做手板：首阶段用低成本3D打印快速验证核心结构和大概尺寸；第二阶段用高精度CNC制作最终外观和装配件，进行详细测试；如果需要小批量送样，再进行第三阶段的复模。这样组合拳打下来，既能控制总成本，又能获得最全面的验证效果。
在过去，手板可能只是一个“看看样子”的模型。但现在，随着检测手段的丰富（如3D扫描比对、应力应变测试），手板越来越像一个“功能化验证平台”。我们在为高端客户服务时，手板项目常常附带详细的检测报告，量化地证明设计的可行性，这为后续投资决策提供了坚实的数据支撑。
“CNC+”与“3D打印+”混合制造： 结合两种工艺的优势，例如用3D打印制造复杂内芯，再用CNC精密加工关键外观面。
材料模拟技术： 使用能更真实模拟最终工程塑料或金属性能的打印/复模材料。
从手板到小批量的无缝衔接： 手板阶段验证的工艺参数和数据，可直接用于后续的快速模具或小批量生产线，缩短产品上市周期。
总而言之，“手板”早已超越了一个简单样品的范畴，它是现代产品开发流程中风险控制、成本优化和创新验证的核心环节。理解手板的真正含义，并善用不同的手板工艺，就如同为你的产品研发之旅配备了一位经验丰富的向导和侦察兵，能让你避开诸多陷阱，更稳健、更高效地抵达“量产成功”的彼岸。
—— 聚成精密 快速成型部经理
