聚甲醛（Polyoxymethylene, POM），俗称“赛钢”或“夺钢”，是工程塑料中刚性、尺寸稳定性及耐磨性极为突出的代表。其机械性能接近金属，摩擦系数极低且具备自润滑性，但重量更轻且不会锈蚀。制作POM手板，核心目的是验证那些对运动精度、耐磨寿命和长期尺寸稳定性有严苛要求的机械部件设计，如齿轮、轴承、凸轮、滑块及各类精密连接器。成功的POM手板制作，能为后续的量产模具设计提供至关重要的实物依据。
在需要模拟金属部件功能但又需减重、降噪或避免润滑的场合，POM手板展现出独特优势：

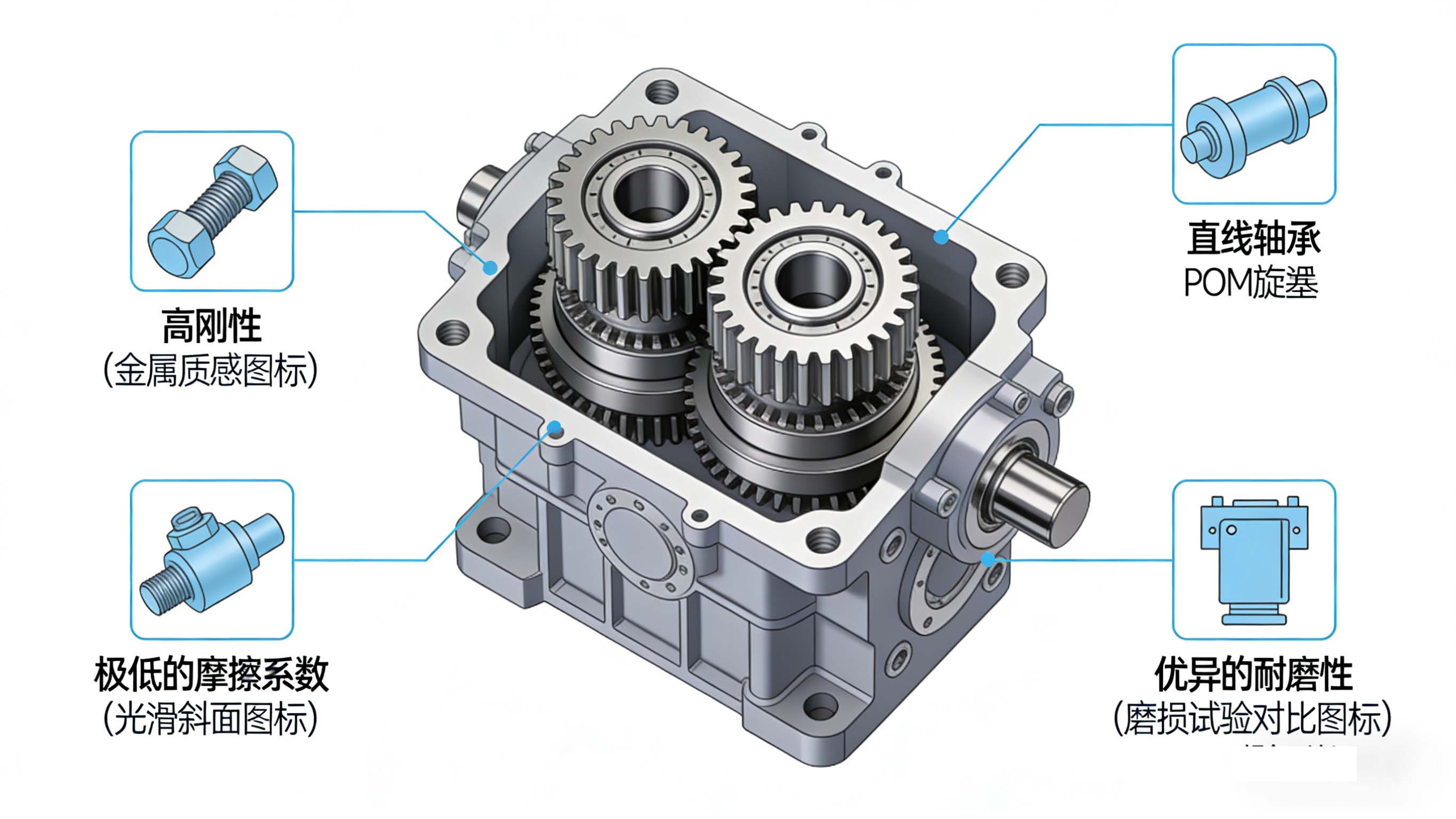

图1：卓越的机械性能与自润滑特性，使POM成为替代金属的轻量化运动部件理想原型材料。
高刚性、高精度运动副验证： POM的弹性模量高，受力后变形小，能确保齿轮啮合、轴承旋转的精度。其手板可直接用于验证传动比、背隙、运动平滑度等关键性能。
卓越的耐磨性与长寿命测试： 摩擦系数极低且耐磨耗，非常适合制作需进行往复运动或旋转寿命测试的滑块、轴套、链条导轨等部件原型。
优异的尺寸稳定性与耐蠕变： 吸水率极低，温湿度变化下尺寸几乎不变，且长期受载下蠕变量小，这对于保证精密仪器和自动化设备中长期精度至关重要。
良好的耐化学性与电绝缘性： 对多数有机溶剂和油脂稳定，且电绝缘性好，适用于化工泵阀、电气绝缘件等原型。
对于功能性POM手板，CNC加工因其在精度、强度和真实性上的优势，是主导性工艺。高品质的手板制作是后续成功开模的基础。
适用场景： 几乎所有需要测试机械性能、运动功能、装配精度或耐久性的POM部件原型。
核心优势：
性能真实再现： 加工件保留了POM近乎金属的刚性、低摩擦系数和耐磨性，运动测试和寿命测试数据具有高度参考价值。
实现精密几何特征： 能够高精度地加工出渐开线齿轮齿形、真圆度极高的轴承孔、复杂的凸轮曲面以及严丝合缝的装配界面。
表面质量优异： 通过优化工艺，可以获得光滑的表面，直接降低运动摩擦，甚至无需后续处理。
力学性能差距巨大： 无论是FDM还是SLA工艺，“类POM”材料的层间强度、刚度和耐磨性都无法与实心POM相提并论，无法承受真实的机械负载和摩擦测试。
精度与表面缺陷： 难以达到CNC的尺寸精度和表面光洁度，层纹会显著增加运动阻力并加速磨损。
适用场景： 仅限于验证静态装配关系或进行非常初期的造型概念评估。
POM硬度高、韧性适中，对刀具和工艺有特定要求，主要挑战在于控制内应力和获得完美边缘：
图2：针对性的工艺调整是驯服POM材料、获得高品质手板的决定性因素。
POM在加工过程中容易产生内应力，加工完成后应力释放会导致零件，特别是薄壁或不均匀结构件，发生翘曲变形，影响平面度和装配精度。
系统性解决方案：
科学的装夹与加工顺序： 设计能提供大面积均匀支撑的仿形夹具或真空吸盘。编程时采用对称加工路径，并遵循“由内到外、分层铣削”的原则，使应力均衡释放。
锋利的刀具与合理参数： 使用锋利的高速钢或硬质合金刀具。采用较高的切削速度和适中的进给，避免因切削力过大或摩擦生热过多而引入额外应力。
加工后时效处理： 对于高精度要求的零件，加工后可进行低温热处理（如80-90℃烘烤数小时），促进应力松弛。
POM材质较硬，但受热易软化。钝刀或参数不当会导致切屑不彻底，在边缘形成难以去除的、有时呈半熔融状态的尖锐毛边。
系统性解决方案：
专用刀具与断屑设计： 使用前角较大、排屑槽光滑的专用POM铣刀。某些刀具有特殊断屑槽设计，能有效控制切屑形态。
充分的冷却： 使用气冷（干燥空气）效果良好，能及时冷却切削区，防止材料过热粘刀，并帮助吹飞切屑。
精加工策略： 精加工时使用新刀或重新刃磨的刀具，确保刃口锋利。
加工深孔或型腔时，排屑不畅会导致切屑刮伤孔壁、堵塞刀具，甚至因摩擦过热导致孔底材料熔化。
系统性解决方案：
啄钻循环与高压气冷： 编程时采用啄钻（Peck Drilling）方式，刀具定期退回以断屑和排屑。配合主轴中心气冷功能，从内部吹出切屑。
选择合适的钻头： 使用螺旋角较大、排屑槽宽畅的硬质合金钻头。
POM手板的测试重点在于其机械功能：
精密去毛刺： 使用专用刮刀、超声波设备或低温冷冻去毛刺工艺，彻底清除所有毛边，这对运动部件的顺畅性至关重要。
装配与运动测试： 将齿轮、轴承等手板与配对件进行装配，测试传动是否平稳、有无异响、背隙是否在允许范围内。
磨损寿命测试： 在模拟工况下进行往复运动或旋转测试，定期检查磨损量、摩擦系数变化和尺寸精度保持情况。
尺寸与形位公差检测： 使用三坐标测量机对关键配合尺寸、齿轮公法线、孔系位置度进行高精度检测。
客户需求： 制作一套用于新型高速3D打印机的核心传动齿轮组手板，包括一个大型带内齿的同步带轮和两个小齿轮。材料为耐磨增强POM，要求齿轮齿形精度达到DIN 8级，安装孔同心度极高，且整套齿轮在高速下运行平稳、噪音低。
核心挑战：
同步带轮的复杂齿形（既有渐开线齿轮，又有同步带齿）需要一次装夹高精度成型。
薄壁的轮辐结构在加工内齿时极易因切削力发生振动，影响齿面质量。
保证多个齿轮间的啮合间隙一致性，对装配后的传动平稳性和噪音有直接影响。
聚诚实施的解决方案：
五轴联动一次成型齿形： 在五轴加工中心上，通过定制工装一次装夹完成齿轮毛坯的所有齿形加工。利用五轴能力优化刀具角度，以侧铣方式加工齿面，获得更好的表面质量和更高的齿形精度。
主动减振与动态刚性优化： 为薄壁轮辐设计了内部可调节支撑结构，在加工时提供刚性支撑，加工完成后可拆除。在CAM编程中启用颤振抑制算法，并选用减振刀杆。
基于同一基准的协同加工： 将所有齿轮的毛坯在同一基准坐标系下进行编程和加工，确保所有齿形和安装孔的相对位置精度源自同一系统，从制造源头保证啮合一致性。
结果： 交付的齿轮组手板经检测，齿形精度达标。装机测试显示，传动平稳，在目标转速下噪音比原有设计降低约15dB，客户据此优化了最终的设计图纸并确认了材料选型。
在POM等高性能工程塑料功能手板领域，聚诚精密致力于提供从设计辅助到精密制造的全链路支持：
运动部件精密加工专长： 我们熟悉齿轮、凸轮、轴承等典型运动副的加工工艺，能确保手板不仅“形似”，更能“神似”地实现其运动功能。
对材料加工响应的精确把控： 我们深谙POM、PA（尼龙）、PBT等材料的切削特性，能通过工艺预判和控制，有效规避变形、毛边等常见问题。
以功能验证为导向的制造理念： 我们理解POM手板的核心是验证机械性能，因此加工过程中的每一个决策都以保障最终的运动精度、寿命和可靠性为出发点。
从原型到模具的顺畅衔接： 我们制作的高精度、高保真POM手板，能够为模具设计师提供关于收缩率、脱模斜度、顶出位置等关键因素的可靠实物参考，极大提升后续模具制作的成功率与效率。
POM手板是精密机械从图纸走向现实的首块试金石。聚诚精密以专业的工程塑料加工技术和丰富的功能部件制造经验，为您打造可信赖的高性能原型，助力您的机械设计稳健落地。
POM手板制作，是对材料刚性、工艺稳定性与功能设计合理性的综合考验。它要求制造者不仅是一位厉害的“雕刻师”，能将复杂齿形和精密孔位准确呈现；更要是一位理解运动学与摩擦学的“机械师”，确保原型具备真实可用的机械性能。一个成功的POM手板项目，能显著降低精密机械产品的研发风险与迭代成本。选择兼具精密加工能力与机械工程思维的合作伙伴，是此类功能性原型项目取得成功的关键。
—— 聚诚精密 精密传动与功能部件原型事业部
