欢迎来到聚诚精密官网，报价热线请致电我们：153-6148-9814
浏览数量： 0 作者： 本站编辑 发布时间： 2026-01-29 来源： 本站
聚碳酸酯（Polycarbonate, PC），以其卓越的冲击韧性、良好的透明性和较高的耐热性，在手板制作领域占据着重要地位。它不仅是验证产品外观的常见选择，更是测试结构强度、装配功能及透光效果的理想材料。然而，PC材料独特的物理化学性质也为其加工带来一系列特定挑战。本文将深入剖析PC手板的制作要点，从材料认知、工艺决策到难题攻克，提供一套系统性的实践指南。
PC材料能够满足产品开发原型阶段的多维度验证需求：
图1：从透明外壳到结构件，PC手板服务于产品研发的多个关键验证环节。
优异的力学性能验证： PC的冲击强度在通用塑料中表现突出，非常适合制作需要测试卡扣、铰链、壳体抗跌落或承受装配应力的手板。
透明与透光件验证： 高透光率（可达90%）使其成为灯罩、仪表盖、光学窗口、LED光导等透明或扩散部件手板的常规选择材料。
耐热性与尺寸稳定性： 热变形温度较高（约130-140℃），能更好地模拟产品在温升环境（如电子设备内部）下的结构表现，尺寸稳定性良好。
良好的电气绝缘性： 适用于电子电气设备的外壳和绝缘部件原型。
均衡的可加工性与成本： 相比PEEK等特种工程塑料，PC的加工性更好，材料成本更易于接受，是功能验证阶段的理想材料之一。
针对PC手板，主流工艺为CNC加工和3D打印，二者各有侧重：
适用场景： 对力学性能、尺寸精度、表面质量或透明度有较高要求的功能验证手板。
材料形式： 使用挤出成型的PC板材或棒材，其分子取向一致，内应力相对较小，性能更接近注塑量产件。
核心优势：
性能真实： 材料力学性能和透光性与最终注塑件高度接近，测试数据可靠。
精度与光洁度高： 可达到很高的尺寸精度和表面光洁度，尤其适合配合严密的装配件。
强度表现好： 加工件保留了原材料的良好韧性，适合进行强度测试。
注意事项： 需要专业的加工工艺来抑制其固有的加工缺陷（如下文所述）。
适用场景： 侧重于外观验证、形状极其复杂或需要快速迭代概念的设计。
材料形式： 使用“类PC”性能的光敏树脂。
核心优势： 无需编程和装夹，可快速制作复杂几何形状，速度快，适合早期概念验证。
重要区别：
性能差异： 3D打印的“类PC”树脂在韧性、耐温性和长期稳定性上通常低于真正的PC板材，不适用于严格的力学测试。
各向异性： 层间结合力弱于本体材料，在特定方向上容易开裂。
后处理需求： 通常需要支撑去除和紫外后固化，表面质感与CNC加工件不同。
决策建议： 若手板需用于**结构测试、装配验证、环境测试或作为高透明部件**，CNC加工是更值得推荐的工艺。
PC属于粘性材料，对热量和应力敏感，加工不当会导致一系列问题：

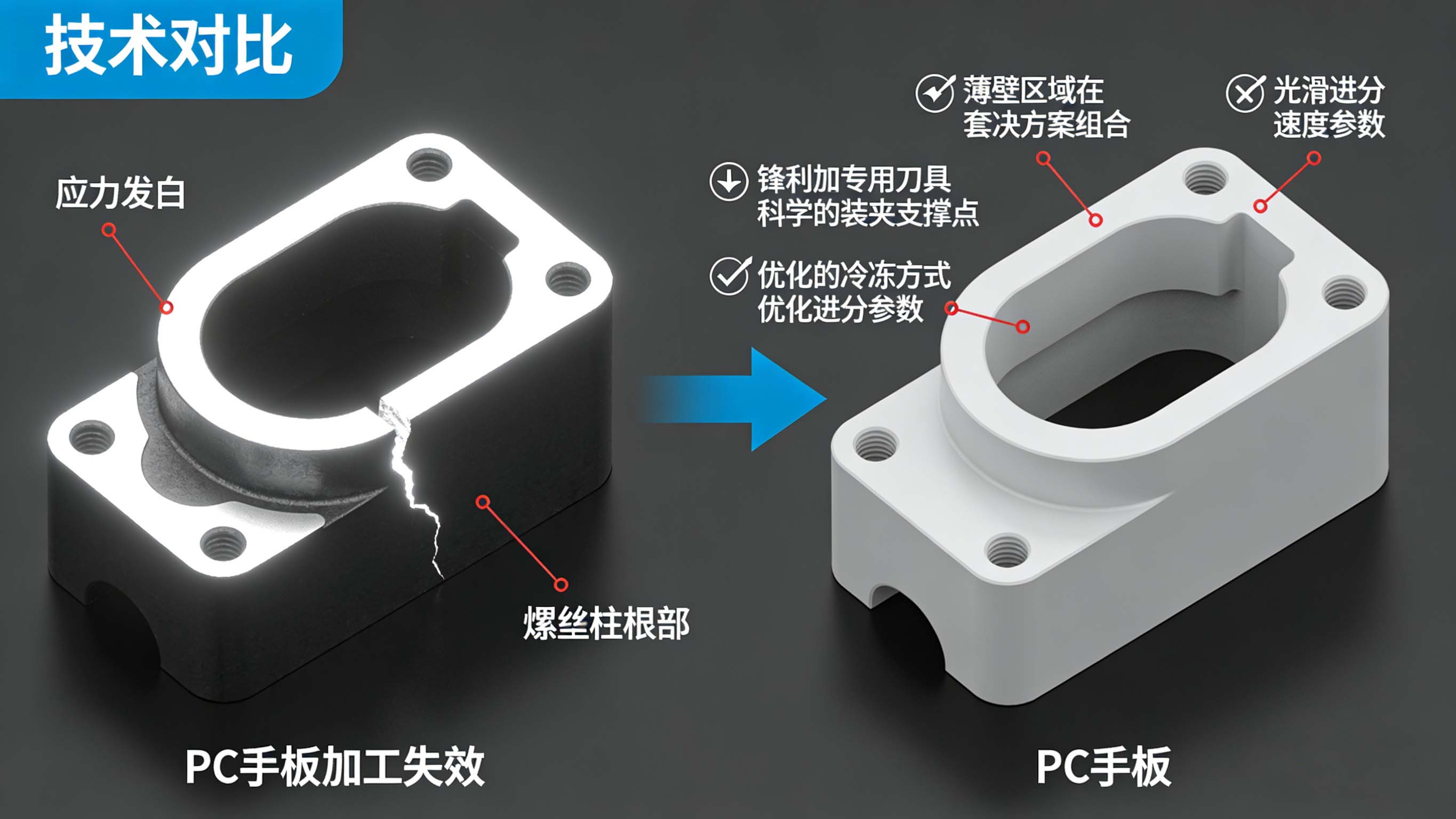

图2：针对性的工艺控制是获得高质量PC手板的关键。
这是PC加工中最常见的问题，尤其在切削边缘、钻孔周围或尖角处，因局部应力集中超过材料屈服强度而导致。
系统性解决方案：
锋利的刀具与优化参数： 必须使用锋利（新刀或涂层完好的）硬质合金刀具。采用较高的转速和适当的进给，确保切削轻快，避免材料因挤压和摩擦过热而产生过大应力。
充分的冷却： 使用气冷或油雾冷却效果优于水基冷却液，能有效降温且避免材料吸湿。冷却要持续、充分。
结构设计优化（DFM）： 与客户沟通，在允许的情况下适当增加薄弱处的圆角半径，避免90度尖角。
PC切屑柔软粘稠，容易粘附在刀具上，影响后续切削，导致表面质量下降和热量积聚。
系统性解决方案：
刀具几何角度： 选择前角较大、排屑槽光滑的刀具。
冷却与风刀： 配合使用高压气枪（风刀）在加工同时吹走切屑。
切削液选择： 某些专用的非水溶性切削液可以减少切屑粘性。
PC具有一定的吸湿性，吸水后尺寸会轻微变化。加工残余应力和装夹力也可能导致薄壁件变形。
系统性解决方案：
材料预处理： 加工前对PC板材进行烘料（如80-90℃烘烤2-4小时），去除水分，提升尺寸稳定性。
低应力装夹： 采用均匀分布的夹紧力，优先使用真空吸盘，避免局部过度挤压。可参考ABS防变形加工中的类似策略。
分步加工： 粗精加工分开，并在中间安排应力释放环节。
PC手板的后处理方式灵活多样，以满足不同的外观和功能需求：
透明与抛光： 如需高透明度，需进行精细抛光。流程通常为：砂纸逐级打磨（如800# → 1500# → 3000#）→ 使用专用抛光膏配合布轮机械抛光 → 可获得接近光学级的透明效果。
喷漆与丝印： PC表面附着力良好，是常见的喷漆基材。可进行哑光、高光、金属质感等各类喷涂效果。丝印、移印等也易于实现。
表面纹理： 通过喷砂可以获得细腻的哑光质感（磨砂效果）。
其他处理： 如电镀（需先进行特殊的活化处理）、UV镀膜等，可赋予特殊视觉效果。
客户需求： 制作5件用于光学性能测试和环境密封测试的激光雷达穹顶状防护罩。要求材料为高透光PC，内部光学区域需超精密抛光，整体具备高尺寸稳定性，并能与金属底座进行密封装配。
核心挑战：
半球形薄壁件，加工易变形，且对壁厚均匀性要求高。
中心光学窗口区域要求极高的透明度和极低的雾度，抛光难度大。
防护罩边缘的密封槽尺寸精度要求高，且不能有任何应力发白，否则影响密封和激光透射。
聚诚实施的解决方案：
材料与工艺规划： 选用光学级PC板材，并先行烘料处理。全程在五轴加工中心上完成，实现复杂曲面的高精度一次成型。
变形控制与精密加工： 设计定制化球面真空夹具，提供均匀支撑。采用高速铣削策略，刀具路径经优化以减少热量积累。分三阶段加工（粗加工-去应力-精加工），精加工壁厚公差控制在±0.05mm。
无应力精加工与抛光： 精加工密封槽和关键区域时，使用全新锋利刀具，并采用微米级切削深度。抛光采用专门的手工+机械组合工艺，对光学区域进行数小时精细抛光，最终透光率超过91%，雾度极低。
结果： 交付的手板完全满足装配要求，顺利通过客户的光学扫描精度测试和IP67级密封测试，为后续的模具开发提供了准确的性能基准。
在PC及其他工程塑料手板制作领域，聚诚精密凭借对材料特性的深入理解和精密加工经验，提供可靠的服务：
材料特性导向的加工工艺库： 我们针对PC、ABS、POM、PEEK等不同塑料建立了相应的刀具、参数和装夹方案数据库，能有效预判和规避加工风险。
复杂几何形状处理能力： 五轴加工能力确保了无论是曲面外壳、异型结构还是精密内饰件，都能高精度实现。
全流程表面处理方案： 从透明抛光到各种质感喷涂、纹理处理，我们提供一站式后处理服务，确保手板外观与设计意图高度一致。
从原型到小批量的衔接： 我们制作的PC手板在结构和性能上高度接近注塑件，能为模具设计提供可靠的参考，助力产品顺利进入量产阶段。
PC手板是产品功能与外观验证的重要载体。聚诚精密以专业的材料知识和精密制造技术，致力于将您的设计转化为高保真、高性能的实体原型，为产品成功保驾护航。
PC手板制作是一项对材料科学和加工工艺均有要求的综合性任务。成功的关键在于深刻理解PC的力学与热学特性，并以此为指导，在刀具、参数、冷却、装夹等每个环节实施精细控制。一个高质量的PC手板，不仅能真实反映设计效果，更能为后续的工程决策提供坚实依据。选择拥有丰富经验和系统化解决方案的合作伙伴，是确保手板项目达成预期目标的重要一环。
—— 聚诚精密 工程塑料与复合材料精密加工部
