欢迎来到聚诚精密官网，报价热线请致电我们：153-6148-9814
浏览数量： 0 作者： 本站编辑 发布时间： 2026-02-17 来源： 本站
聚酰胺（Polyamide， PA），俗称尼龙，是应用最广泛的工程塑料家族之一。其成员包括PA6、PA66以及各类增强、改性品种，以其出色的韧性、耐磨性、耐化学性和相对均衡的成本，在机械、汽车、电子等领域的手板制作中占据重要地位。然而，PA材料显著的吸湿性以及由此引发的尺寸变化，是其手板制作中需要攻克的首要难题。专业的手板模型厂必须对此有深刻的工艺理解和控制措施。
PA材料家族庞大，不同牌号满足不同的原型验证需求：

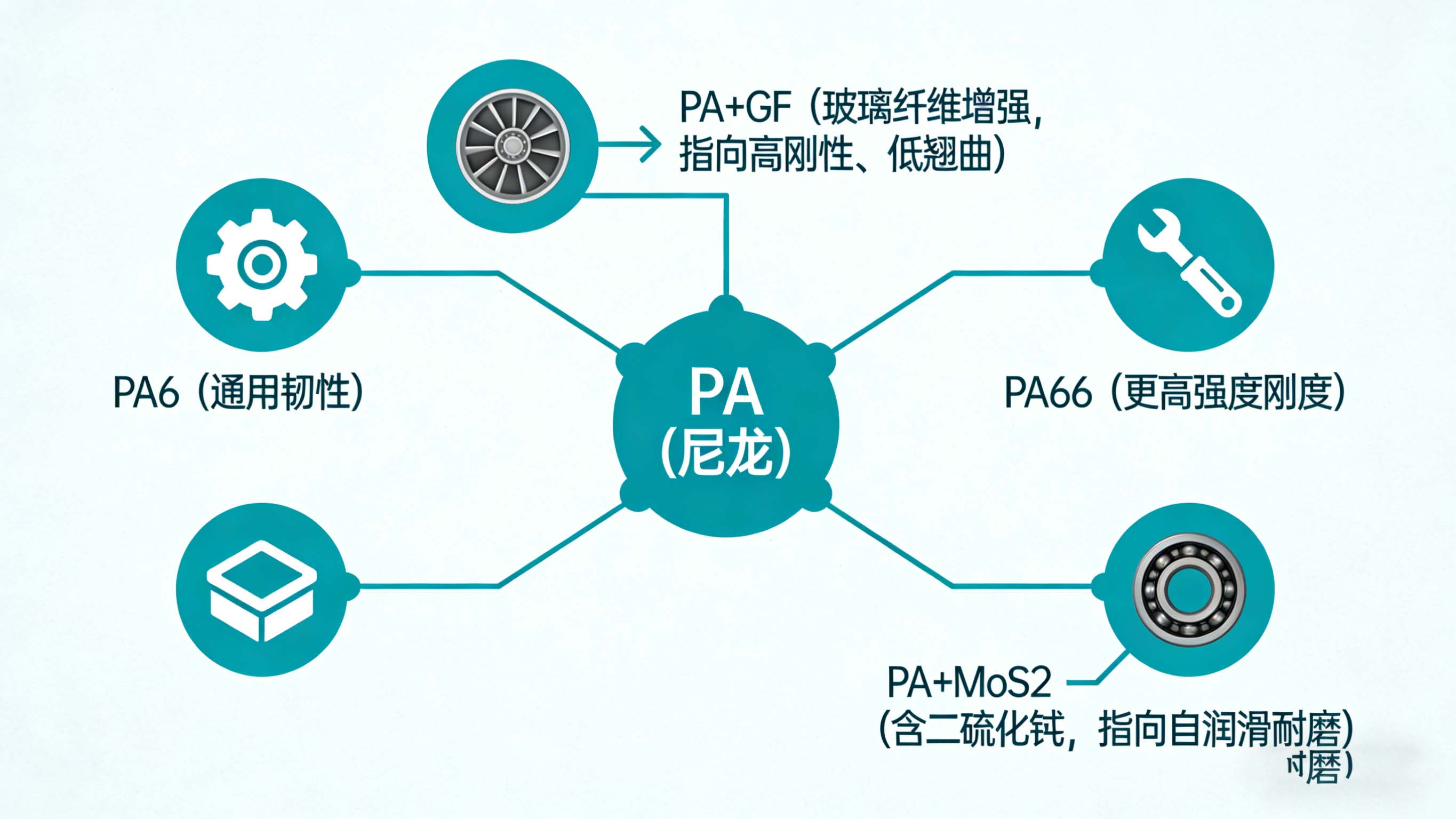

图1：了解PA家族的不同成员，是选择合适手板材料的首步。
优异的综合机械性能： PA6和PA66在干燥状态下具有良好的强度、刚度和突出的抗冲击韧性，是验证需要承受冲击或周期性负载的壳体、支架、工具手柄等原型的常规选择。
卓越的耐磨性与自润滑性： 摩擦系数低，尤其适合制作齿轮、轴承、滑块、链条导轨等运动部件的手板，用于测试磨损寿命和运动平滑度。
多种增强改性选择：
玻璃纤维增强（PA+GF）: 大幅提升刚度和强度，降低蠕变和吸湿膨胀率，适用于高负载、高精度结构件。
添加二硫化钼（PA+MoS2）: 进一步提升自润滑性和耐磨性。
耐高温PA: 如PA46，用于更高温度环境的验证。
良好的耐油耐化学性： 对油脂和多种溶剂有良好的抵抗能力，适用于汽车部件、油泵零件等原型。
对于绝大多数PA功能手板，CNC加工在性能保真度上具有优势，而3D打印可作为快速造型的补充。
适用场景： 需要验证机械性能、耐磨寿命、精密装配或对尺寸长期稳定性有要求的所有PA手板。
核心优势：
材料性能真实： 加工件保留了尼龙的韧性、耐磨等核心性能，力学测试数据可靠。
高精度与复杂特征： 能够实现精密的齿轮齿形、复杂的结构加强筋和高要求的装配接口。
应对吸湿挑战： 通过系统的材料预处理和工艺控制，可有效管理吸湿带来的尺寸影响。
适用场景： 早期概念模型、形状极其复杂且非承力的结构验证，或需要快速验证装配关系的“匹配件”。
主要材料： 尼龙粉末（SLS）是较为接近的选择。
重要局限： 打印件的各向异性明显，层间强度低，且吸湿行为可能与实体材料不同，不适用于严肃的力学和耐磨功能测试。表面质感也与CNC件有差异。
PA手板的质量，很大程度上取决于对“吸湿”和“加工应力”的控制水平：

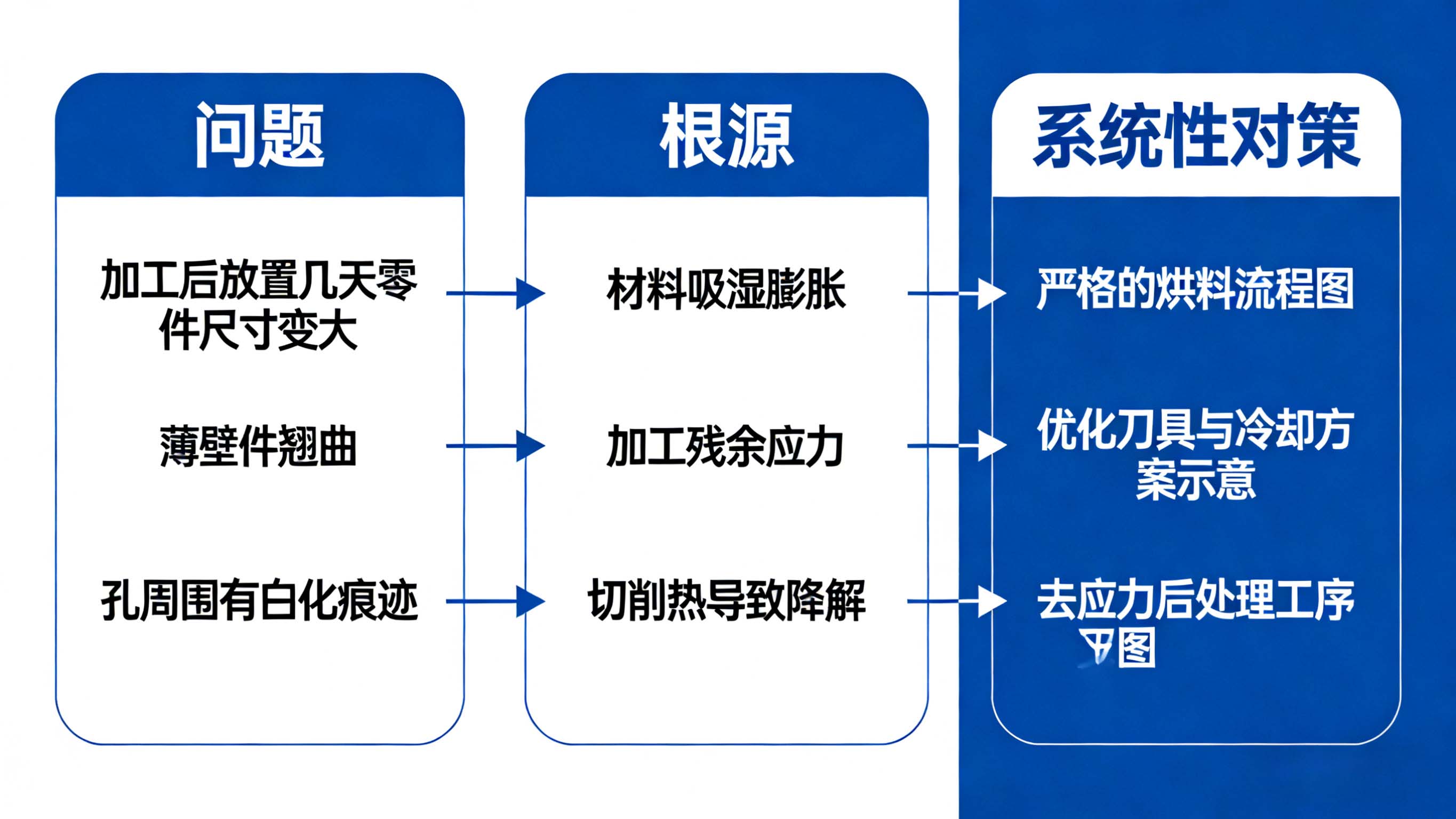

图2：理解问题背后的材料科学原理，才能制定出治本的工艺方案。
PA能从空气中吸收水分，导致体积膨胀。未经充分干燥的料坯加工后，零件会持续吸湿变形，尺寸严重超差。
系统性解决方案：
严格的烘料预处理： 这是铁律。加工前必须根据材料种类和厚度，在80-100℃的干燥箱中烘烤足够时间（通常4-8小时以上），将含水率降至0.2%以下。
加工过程中的防潮： 在干燥环境中操作，或对加工区域进行局部干燥空气保护。
加工后的状态标注： 明确告知客户手板处于“干燥态”，并提供在标准环境（如23℃/50%RH）下平衡后的预计尺寸变化范围。
PA韧性好，加工中易产生较大的残余应力，在薄壁或结构不均处释放，导致零件翘曲，甚至在应力集中处发生开裂。
系统性解决方案：
优化刀具与切削参数： 使用锋利的刀具，采用较高的切削速度和适当的进给，减小切削力。避免让刀现象。
科学的装夹与加工顺序： 采用低应力装夹方式，编程时采用对称、分层的加工路径，使应力均匀释放。
去应力后处理： 加工后进行退火处理（如置于热油或烘箱中缓慢升温并冷却），是消除残余应力的有效方法。
加工玻璃纤维增强PA（PA+GF）时，纤维硬度高，对刀具磨损极快，且易在加工表面形成“毛糙”的纤维断头。
系统性解决方案：
选用耐磨刀具： 必须使用聚晶金刚石（PCD）或高质量硬质合金涂层刀具。
高压冷却与排屑： 使用高压冷却液冲刷切削点，及时带走含有玻璃纤维的切屑，防止二次切削磨损刀具和工件。
PA手板交付前的处理至关重要：
调湿处理（ Conditioning）: 如果客户需要手板在“使用状态”（即一定湿度平衡后）下进行验证，可将手板置于特定的温湿度环境中（如23℃/50%RH）存放足够时间，使其尺寸稳定。
去毛刺与表面处理： 仔细去除加工毛边。可进行喷砂、染色等处理以达到特定外观或标识要求。
功能测试： 对于运动部件，进行装配和运动测试；对于结构件，可进行负载测试。所有测试应在明确的材料状态下（干燥态或调湿态）进行并记录。
客户需求： 制作用于防水测试、装配验证和长期耐候性评估的阀体手板。材料指定为耐候改性PA66，结构复杂，包含多层内腔、密封槽和螺纹接口，要求在手板状态下就能模拟最终产品的密封性能。
核心挑战：
阀体壁厚不均，流道复杂，加工中极易因残余应力和吸湿发生整体变形，影响密封面平面度。
多个螺纹接口的尺寸必须在“调湿稳定后”仍能与标准件正确配合。
需要进行IP67级防水测试，对零件本身的尺寸稳定性和密封槽加工精度要求极高。
聚诚实施的解决方案：
全流程湿度管控： 从烘料（105℃，8小时）、加工（局部干燥空气环境）、到加工后暂存（干燥箱），全程控制材料含水率。加工基准尺寸按“干燥态”图纸进行。
以最终状态为导向的工艺补偿： 根据该牌号PA66的吸湿膨胀系数，在加工关键密封面和螺纹时，对尺寸进行了负向预补偿。即，加工时有意将尺寸做小一点，预留出吸湿膨胀的空间，使其在调湿平衡后刚好达到图纸要求。
多工序应力消除： 在粗加工完成后，增加一道低温退火工序，释放大部分加工应力，再进行精加工。
结果： 交付的手板在经过标准调湿处理后，所有关键尺寸均合格。装配后一次性通过IP67防水测试，客户成功验证了其结构设计的可靠性，并获得了精确的尺寸变化数据用于模具设计。
在PA及其他吸湿性工程塑料手板领域，聚诚精密凭借科学的工艺控制，提供值得信赖的解决方案：
对材料吸湿行为的深度理解与数据积累： 我们积累了多种常见PA牌号的吸湿膨胀数据，能够进行科学的尺寸预补偿，而非仅依赖经验猜测。
系统化的防潮与应力管控流程： 我们将烘料、防潮加工、去应力处理作为标准作业流程严格执行，确保手板基础质量。
功能验证导向的制造理念： 我们积极与客户沟通手板的最终测试状态（干态或湿态），并以此为目标调整工艺，确保手板“好用”而不仅仅是“好看”。
从快速样件到小批量试产的支持： 我们稳定的工艺能够确保从首件到小批量手板的一致性，为产品设计迭代和初步的市场验证提供可靠支持。
PA手板成功的关键在于预见并掌控材料的“生命”特性——吸湿。聚诚精密以材料科学为指导，以精密加工为手段，助您驾驭尼龙材料的特性，获得高保真、可验证的功能原型。
PA（尼龙）手板制作，是一场与材料“水活性”和“内应力”的精密博弈。它要求制造者超越单纯的切削技艺，深入到高分子材料的物理本质层面去理解问题、制定策略。一个成功的PA手板项目，不仅能验证产品的结构设计，更能提前暴露材料在实际使用环境中可能出现的尺寸与性能变化，为后续的工程设计提供至关重要的修正依据。选择具备系统化材料处理能力和科学工艺思维的合作伙伴，是确保这类手板项目价值较大化的关键。
—— 聚诚精密 工程塑料与功能部件原型事业部
