工具钢，作为制造刀具、模具和量具的专用钢材，以其高硬度、高耐磨性和良好的红硬性，在机械制造领域占据着不可替代的地位。与普通结构钢不同，工具钢的性能高度依赖于热处理工艺，其最终应用状态往往是淬火+回火后的高硬度状态（通常HRC 58-65）。制作工具钢手板，核心目的是验证材料选择、热处理工艺、耐磨寿命以及在高负载下的尺寸稳定性。从手动丝锥到冷冲模具，从注塑模仁到高速切削刀具，工具钢手板为后续的批量生产提供了关键的技术验证数据。
工具钢手板的价值，在于它能模拟最终产品在极端工况下的真实表现：

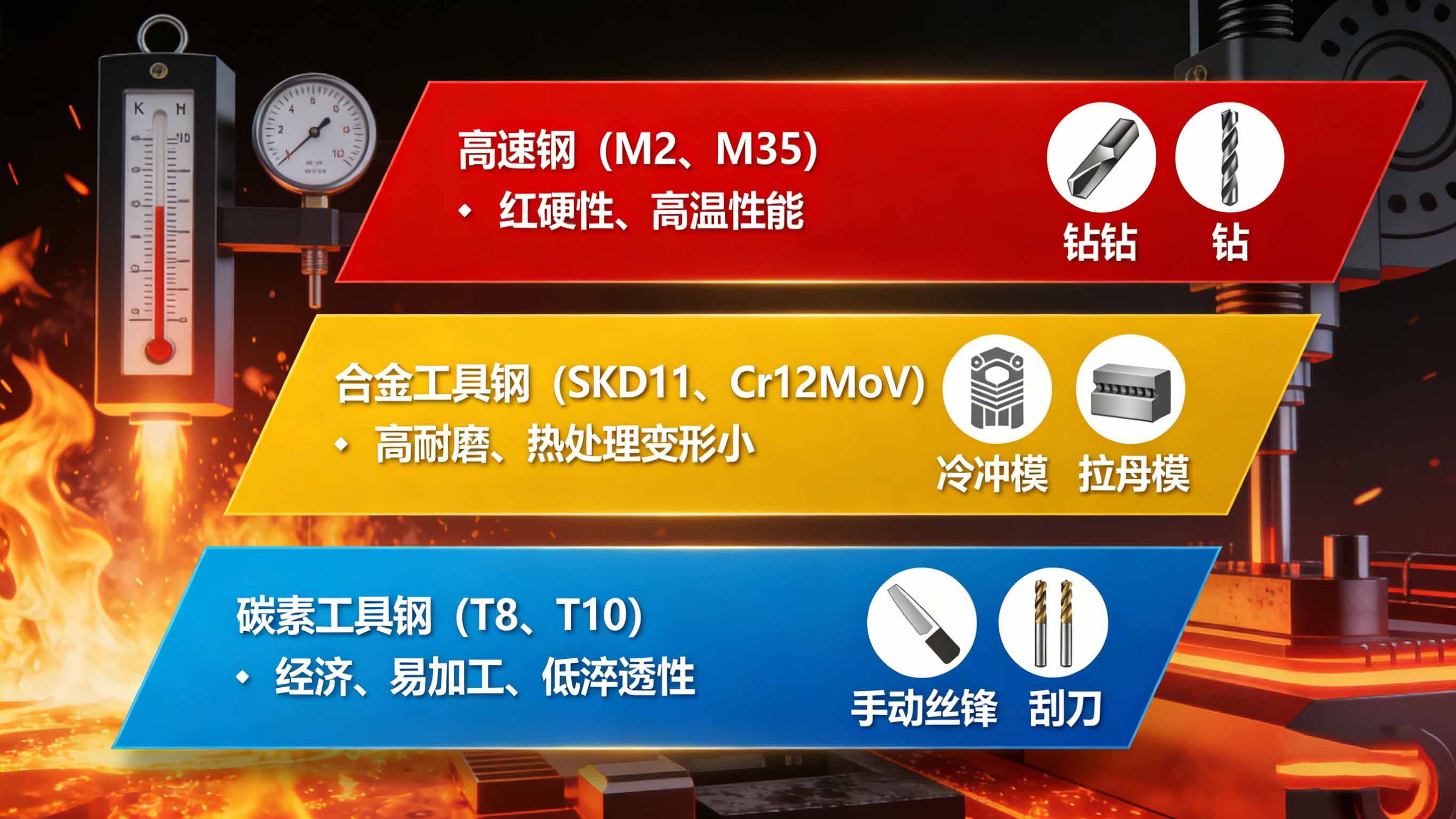

图1：从碳素钢到高速钢，工具钢家族覆盖了从手动工具到高速切削的广泛需求。
热处理工艺的预先验证： 工具钢的性能高度依赖热处理。手板阶段可进行完整的热处理工艺验证，评估淬火变形趋势、硬度均匀性、回火稳定性，为后续批量生产提供关键工艺参数。
耐磨性与寿命测试： 通过制作冲头、刀片等手板，可在模拟工况下进行耐磨性测试和寿命评估，验证材料选择和热处理工艺的合理性。
高硬度状态下的尺寸稳定性验证： 许多工具钢部件是在高硬度状态下工作的（如冲裁模具、成型轧辊）。手板需在热处理后进行精加工，验证其在最终硬度下的尺寸精度保持能力。
模具型腔的可加工性评估： 对于复杂的模具型腔，手板可用于评估放电加工（EDM）或硬铣削的可行性，优化电极设计和加工路径。
工具钢家族庞大，根据合金含量和性能可分为三大类别：
特性： 含碳量0.8%-1.2%，淬火后硬度可达HRC 60以上，耐磨性较好，但淬透性差、红硬性低（200℃以上硬度明显下降）。
典型应用： 手动丝锥、板牙、刮刀、錾子、木工工具等低速手动工具手板。
加工要点： 退火态加工性良好，但淬火变形倾向大，需预留较多精加工余量。
特性： 高碳高铬（Cr约12%），淬透性好，热处理变形小，耐磨性优异。热处理后硬度可达HRC 58-62。
典型应用： 冲裁模、冷挤压模、拉伸模、滚丝模等冷作模具手板，以及精密量具。
加工要点： 退火态可加工，热处理后尺寸稳定，适合硬态铣削或EDM加工。
特性： 含铬、钼、钒，具有优异的高温强度和抗热疲劳性能，可在600℃以下保持良好硬度。
典型应用： 压铸模、热挤压模、热锻模手板。
特性： 具有优异的红硬性，在600℃高温下仍能保持HRC 60以上的硬度，耐磨性较佳。
典型应用： 钻头、铣刀、滚刀、拉刀等金属切削刀具手板。
加工要点： 合金含量高，加工难度极大，通常需在退火态粗加工，热处理后采用CBN刀具精加工或磨削。
工具钢手板加工面临的核心矛盾是“硬”与“精”的平衡：

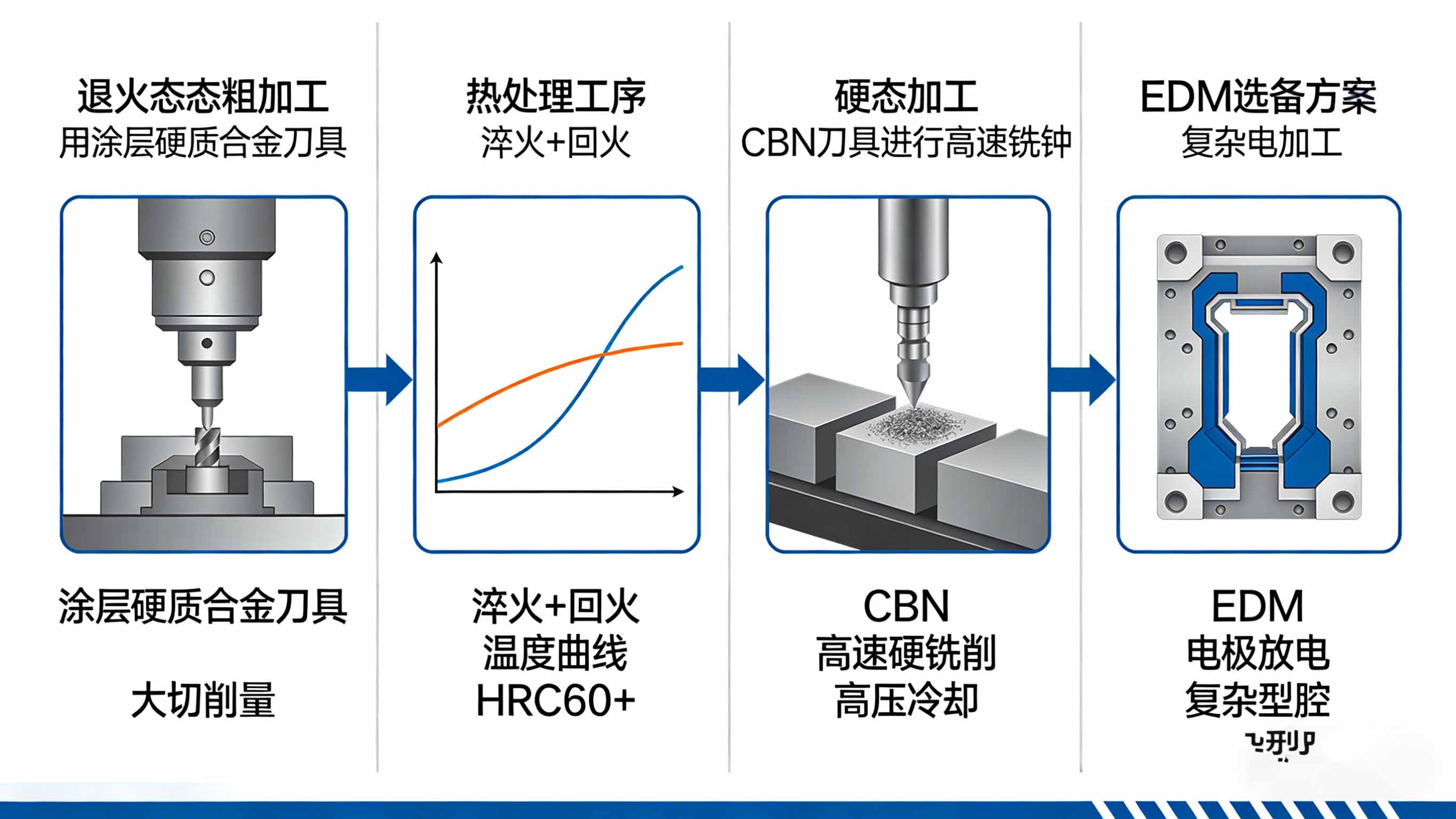

图2：成功的工具钢手板，取决于对材料状态变化的深刻理解和全流程工艺规划。
工具钢在淬火过程中必然发生体积变化和形状畸变。对于精密手板，如何预测变形量并在粗加工时进行预补偿，是核心难点。
系统性解决方案：
预留均匀加工余量： 根据材料牌号和几何形状，预留0.3-0.8mm的精加工余量，确保热处理后有足够材料进行修正。
变形数据库支撑： 依托大量试验数据，建立不同牌号的变形规律模型，在半精加工时进行预变形补偿。
真空热处理与气氛保护： 采用真空炉或可控气氛炉进行热处理，减少氧化脱碳和不均匀加热导致的变形。
热处理后的工具钢硬度可达HRC 58-65，常规刀具无法加工，必须采用硬态切削技术。
系统性解决方案：
CBN/PCD刀具应用： 对于硬度>HRC 50的工具钢，必须使用立方氮化硼（CBN）刀具或高性能陶瓷刀具。
“高转速、小吃深、快进给”策略： 采用高速铣削策略，保持恒定的切削载荷，避免刀具崩刃。
高压冷却： 使用高压冷却系统（50-100bar）精确喷射切削区，降低热影响。
顺铣为主： 始终采用顺铣方式，切削过程平稳，表面质量好。
对于模具类手板，深腔、窄槽、尖角等特征在硬态下难以加工，刀具悬伸长、刚性差、易振刀。
系统性解决方案：
EDM放电加工备选： 对于极硬材料或极其复杂的型腔，可采用电火花加工（EDM）作为CNC铣削的补充。
摆线铣削策略： 在深腔加工中采用摆线铣路径，保持均匀的刀具负载，避免全刃宽切削。
减振刀杆： 对深腔加工使用配备减振机构的加长刀杆，抑制颤振。
克服这些挑战，需要经验丰富的工艺工程师和高性能的加工装备。专业的手板CNC加工是确保工具钢手板质量和功能实现的核心环节。
工具钢手板的真正价值，在于它能模拟最终产品的完整热处理状态：
退火处理： 粗加工前进行退火（如SKD11退火硬度HB 255左右），降低硬度，改善加工性。
淬火+回火： 根据材料牌号选择淬火温度（如SKD11约1020-1040℃），回火温度（如520℃三重回火）以获得目标硬度（HRC 58-62）。高速钢需更高温度淬火，并多次回火以消除残余奥氏体。
深冷处理： 对于要求极高尺寸稳定性的手板，可在淬火后进行深冷处理（-80℃以下），进一步消除残余奥氏体。
氮化/PVD涂层： 可进行气体氮化或离子氮化，或PVD涂层（TiN、TiAlN），模拟最终产品的表面状态。
客户需求： 制作一套用于0.2mm厚不锈钢片冲裁试验的精密模具手板，包含凸模、凹模和卸料板。材料为SKD11，要求热处理后硬度HRC 58-62，凸凹模间隙0.02mm，刃口锋利无崩缺，且需验证2000次冲裁后的磨损情况。
核心挑战：
热处理变形难以精确预测，如何保证热处理后凸凹模0.02mm的配合间隙。
刃口部位在HRC 60硬度下精加工，易崩刃和产生微裂纹。
卸料板上的小导柱孔位置精度要求高，需与凸模完美对位。
聚诚实施的解决方案：
“粗加工-半精加工-热处理-精加工”全工艺链设计： 粗加工后预留1mm余量，进行去应力退火；半精加工后预留0.2mm余量（刃口部位预留0.15mm），进行真空淬火+520℃三重回火，确保硬度均匀。
基于变形数据库的预补偿： 依据SKD11变形规律，对凸模和凹模的配合面进行预变形补偿设计，使热处理后变形量最小化且可控。
CBN刀具硬态精加工： 热处理后使用CBN球头铣刀，以高速铣削策略（转速15000rpm，切深0.05mm）精加工刃口部位，获得锋利无崩缺的切削刃。
慢走丝线切割辅助： 对卸料板导柱孔采用慢走丝线切割加工，确保孔径精度和位置度。
结果： 交付的模具手板凸凹模间隙实测0.018-0.022mm，完全符合要求。2000次冲裁试验后，刃口磨损量仅0.008mm，验证了材料选择和热处理工艺的合理性。该手板为后续的批量模具制造提供了关键的技术数据。
在工具钢及各类高硬度金属材料手板领域，聚诚精密代表着行业较好的工艺解决能力：
热处理-加工一体化工艺能力： 我们拥有稳定的热处理配套资源，能够将热处理变形预测、工艺补偿、硬态精加工作为有机整体系统规划，确保最终精度。
硬态切削专有技术： 我们建立了覆盖SKD11、Cr12MoV、H13、M2等各类工具钢的硬态切削参数数据库，包括CBN刀具选型、切削参数、冷却策略等。
EDM/线切割互补工艺： 对于极其复杂的型腔或极硬材料的加工，我们具备电火花（EDM）和慢走丝线切割能力，可作为CNC铣削的有效补充。
完整的性能验证服务： 我们可协助客户进行硬度检测、金相分析、耐磨测试，提供从材料到成品的完整数据链。
工具钢手板是验证模具、刀具类产品设计的关键载体。聚诚精密以领先的工艺技术和系统的工程能力，助您征服较具挑战性的高硬度材料原型制造任务，为精密制造领域的创新提供坚实支撑。
工具钢手板制作，是对材料热处理科学、精密加工技术与系统工程能力的综合考验。它要求制造者不仅掌握常规的切削技艺，更要深刻理解相变行为、应力演变规律，并能将热处理工艺与机械加工有机融合。无论是机壳手板的精密装配，还是工具钢手板的耐磨寿命验证，聚诚精密都能以专业的技术和严谨的态度，为您的产品创新提供可靠的实物验证支持。一个成功的工具钢手板项目，能为模具、刀具等核心部件的开发提供无可替代的技术依据，显著降低从设计到量产的风险。选择兼具深厚技术积淀、完备热处理配套和系统工程能力的专业伙伴，是确保此类高要求项目成功的关键。
