“这个外壳要能严丝合缝地装进去所有内部零件，表面要像最终产品一样有质感。”在聚诚精密，机壳手板项目是出现频率较高的需求之一。它远不止一个“盒子”，而是集**精密结构、美学外观、装配功能**于一体的综合验证载体。无论是消费电子产品、工业设备还是医疗器械外壳，其手板制作都考验着我们对材料、工艺和设计意图的深度理解。本文将系统梳理机壳手板制造的完整逻辑与实战要点。
与普通外观模型不同，机壳手板的核心价值在于模拟最终产品的物理特性，验证重点包括：

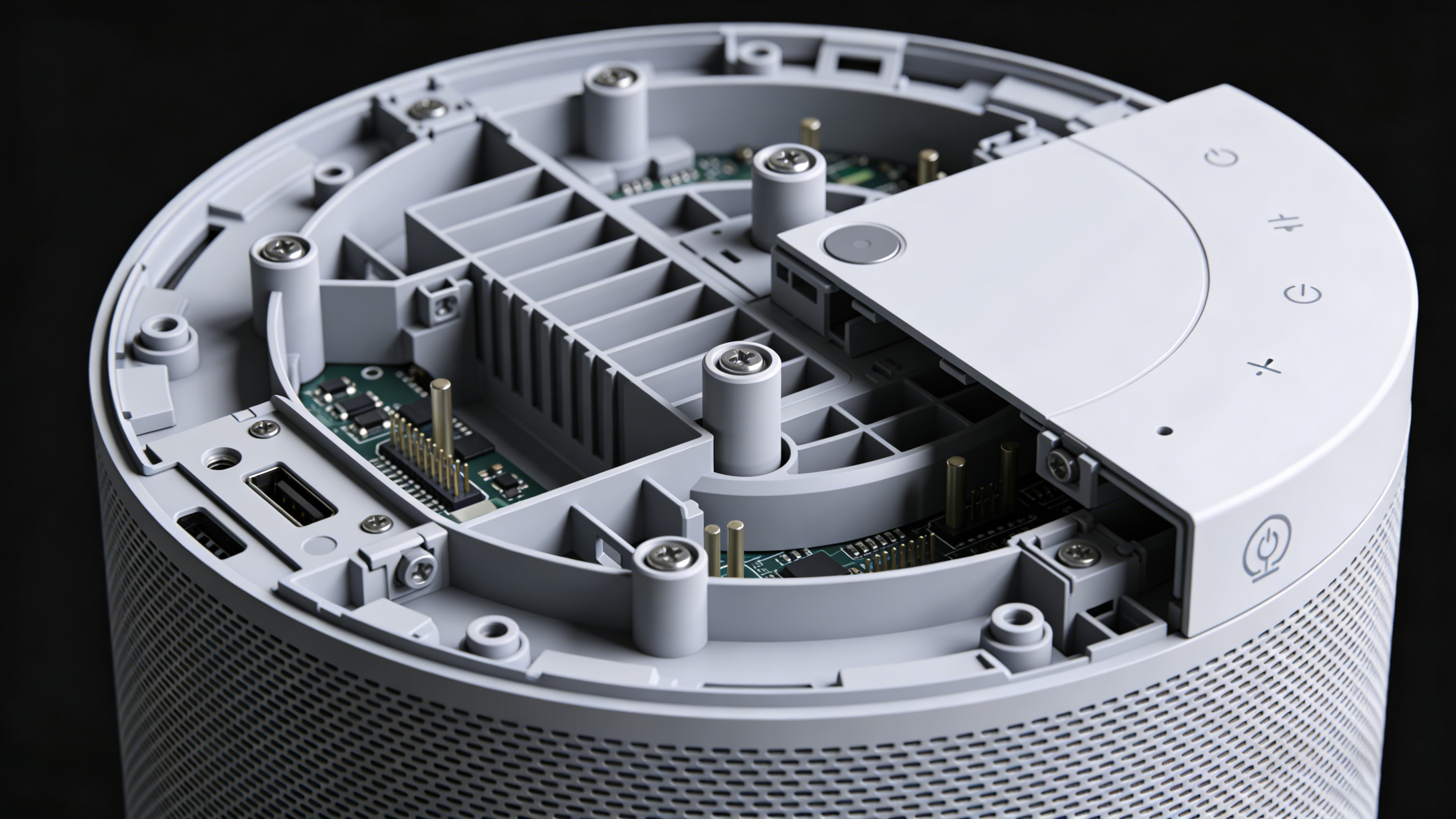

图1：一个合格的机壳手板，是外观质感与内部精密结构的统一体
必须确保所有螺丝柱、卡扣、定位柱的尺寸和位置精确，与内部PCB、屏幕模组、电池等实装部件能顺畅装配，间隙设计合理（通常为0.1-0.3mm）。
为追求轻量化，机壳壁厚通常较薄（1.0-2.0mm），在加工中需控制变形，并保证其具有足够的抗扭和抗冲击能力，加强筋的设计与加工是关键。
包括出声孔网、散热格栅、按键孔、接口开口等。这些特征不仅影响外观，更直接关系到产品的功能与用户体验，需要在手板中高精度还原。
客户往往期望手板能达到接近量产的外观效果，如特定的表面纹理（咬花、拉丝）、高光或哑光漆面、精致的Logo标识等，这对后处理提出了高要求。
选择哪种工艺，取决于项目的优先级（结构强度、外观、速度、成本）。

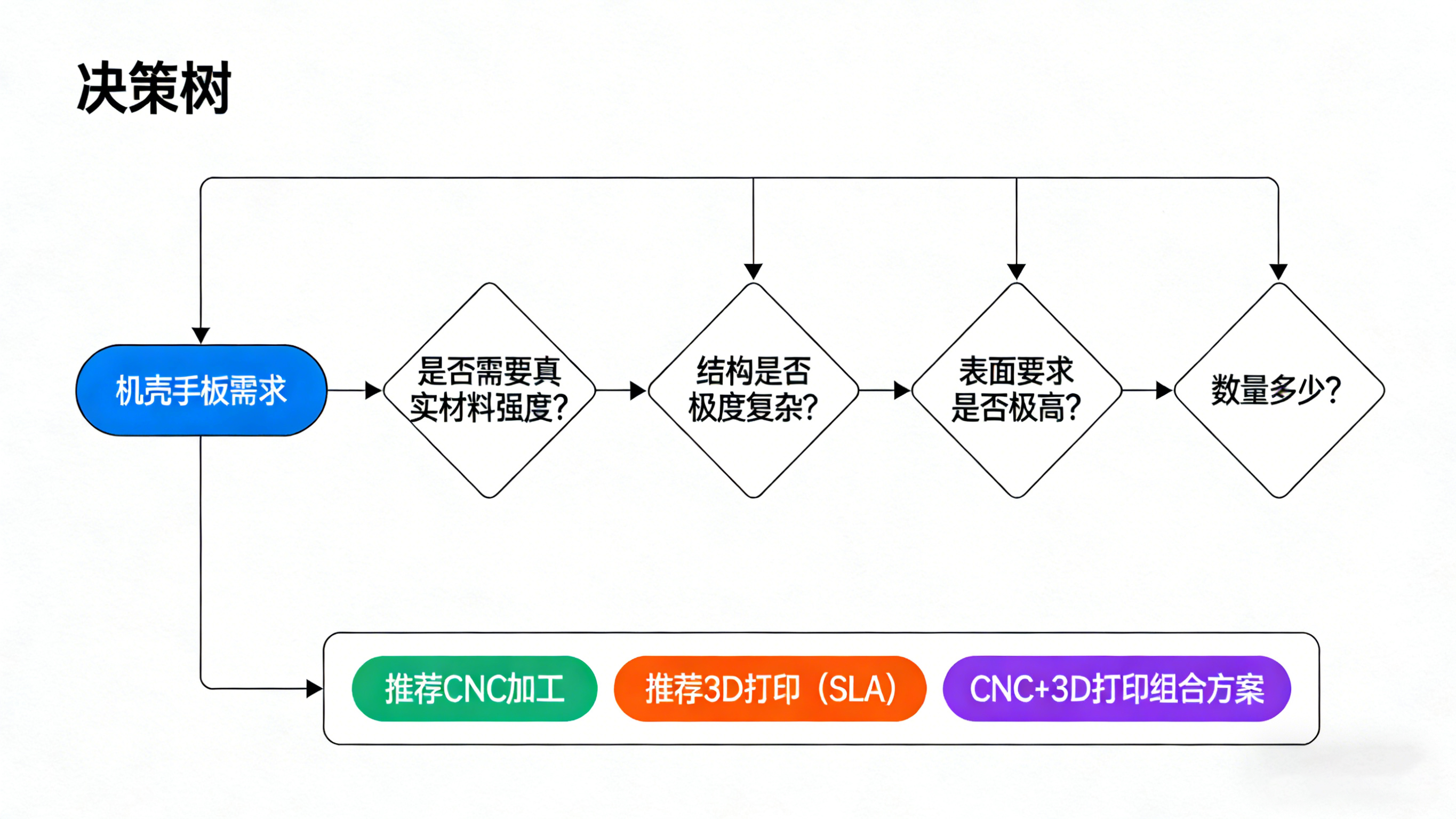

图2：根据机壳手板的核心验证目标，选择匹配的工艺路径
| 考量维度 | CNC加工 | 3D打印 (SLA/DLP) |
|---|---|---|
| 材料与强度 | 使用真实的工程塑料（如ABS, PC, PMMA），材料性能完全真实，可进行跌落、装配等强力测试。 | 使用光敏树脂，强度、韧性通常低于真实塑料，更偏向于外观和形状验证。 |
| 尺寸精度与稳定性 | 精度高（可达±0.05mm），且零件无内应力，长期尺寸稳定性好，适合精密装配验证。 | 精度较好，但可能因光照或时间推移产生微形变，对于严丝合缝的装配可能存在风险。 |
| 复杂结构能力 | 受刀具限制，对于极端复杂的内部一体结构可能无法加工，需要拆件。 | 几乎不受几何限制，可一体成型极其复杂的内部结构，适合验证拓扑优化设计。 |
| 表面与后处理 | 加工后表面有刀纹，但经过专业打磨喷涂后，可达到极高外观品质，实现各类质感。 | 表面有层纹，打磨较困难，喷漆附着力相对较差，难以达到较好外观效果。 |
聚诚建议： 对于需要真实测试的功能验证机（FV）和展示样机，CNC加工是更可靠的选择。对于内部结构极端复杂的概念验证机，可优先考虑3D打印。理解多轴加工如何扩展CNC的能力边界，可以查看我们关于 多轴数控加工 的介绍。
当以结构验证和外观品质为首要目标时，CNC加工展现出其难以替代的优势：
真实的装配验证： 使用与量产相同的ABS/PC材料，卡扣的韧性、螺丝柱的强度、装配间隙的真实手感都能得到准确反馈，提前暴露设计风险。
卓越的尺寸控制： 通过精密夹具和工艺规划，能保证上下壳的配对间隙均匀，多件之间的尺寸一致性高。
强大的后期处理基础： CNC加工出的零件表面是致密的实体塑料，为后续的喷漆、电镀、丝印等工艺提供了附着力强、效果完美的基底。
灵活的改版与修正： 若设计需要修改，可在原始CNC程序上进行调整，局部重新加工，有时比重新3D打印整个部件更快捷、成本更低。
在CNC加工机壳手板时，我们主要攻克以下技术难点：
难点： 加工中切削力、装夹力以及材料内应力都可能导致薄壁弯曲或振动。
解决方案： 采用“分层多次铣削”策略，减少单次切削力；设计专用柔性夹具，分散装夹压力；加工后可能进行去应力热处理。
难点： 微小刀具（如φ0.5mm）易断，加工效率低，精度难保证。
解决方案： 使用高转速主轴、高刚性刀柄和专用微铣刀；优化铣削参数（高转速、小吃深、快进给）；有时采用激光雕刻或后期冲孔工艺替代。
难点： 确保上下壳、前后盖等多个零件之间的间隙、段差均匀一致。
解决方案： 采用“基准统一”原则，所有配对零件在同一个加工坐标系下完成；使用精密组合夹具，确保多次装夹的定位一致性。
难点： 去除CNC刀纹，实现镜面或高哑光效果。
解决方案： 执行从粗到细（#800-#3000）的逐级手工打磨，再配合钻石膏抛光；对于高光面，采用“钻石铣”等镜面加工工艺直接成型。
需求： 制作2套展示样机。外壳为铝合金中框结合前后塑胶盖板，要求金属部分阳极氧化，塑胶部分做哑光黑喷涂并丝印Logo，整体装配严密，质感较高。
聚诚方案：
工艺选择： 金属中框与塑胶盖板全部采用CNC加工，确保精度和强度。
加工难点攻克： 塑胶盖板上的大面积网格出音孔，使用直径0.8mm的硬质合金铣刀，在高稳定性机床上完成加工。
表面处理： 铝合金中框经喷砂后做黑色阳极氧化；塑胶件经精细打磨后，喷涂底漆+哑光黑面漆+UV保护层，后续用高精度丝网印刷Logo。
精密组装： 使用定制工装辅助，将所有零件、屏幕模组、螺丝进行预装配，检查并调整间隙，确保最终交付的样机达到“准量产”品质。
一个成功的机壳手板，是逆向思维的成果：从最终期望的外观和功能出发，反向推导出所需的材料、工艺和管控要点。在聚诚精密，我们将其视为一个微型项目来管理：
前端沟通： 明确手板的核心验证目标（是重结构还是重外观？），避免过度加工或验证不足。
工艺仿真： 在加工前，通过软件模拟刀具路径，评估薄壁区域和细小特征的加工风险。
过程质检： 在半精加工后、精加工后、喷涂前后设置质检点，使用三坐标测量仪关键尺寸。
整体交付： 交付的不仅是一套零件，而是一个经过调试、可完美组装并具备展示功能的完整样机。
机壳手板，是产品从虚拟设计迈向实体世界的关键桥梁。它承载着验证设计、说服客户、吸引投资的多重使命。选择正确的工艺路径，攻克精密制造中的难点，并赋予其动人的外观，每一步都需要专业的判断与精湛的技艺。在聚诚精密，我们致力于将您精妙的机壳设计，转化为同样精密的实物原型，为产品的成功上市奠定坚实的信心基础。
—— 聚诚精密 精密结构件与样机制造中心
