转轴与云台，作为无人机、手持稳定器、折叠设备、机器人关节等精密产品的核心运动部件，其性能直接决定了产品的使用体验和可靠性。顺滑的转动、均匀的阻尼、无晃动的间隙、持久的耐磨性——这些看似简单的感受，背后是材料科学、精密加工和摩擦学设计的深度结合。制作转轴与云台手板，核心目的是验证运动机构的机械性能，包括旋转顺滑度、阻尼一致性、轴向间隙控制、径向跳动精度以及长期耐磨寿命。每一套成功的转轴或云台手板，都是对CNC手板加工精度的考验。
转轴与云台手板的价值，在于它能模拟最终产品在实际运动中的真实表现：

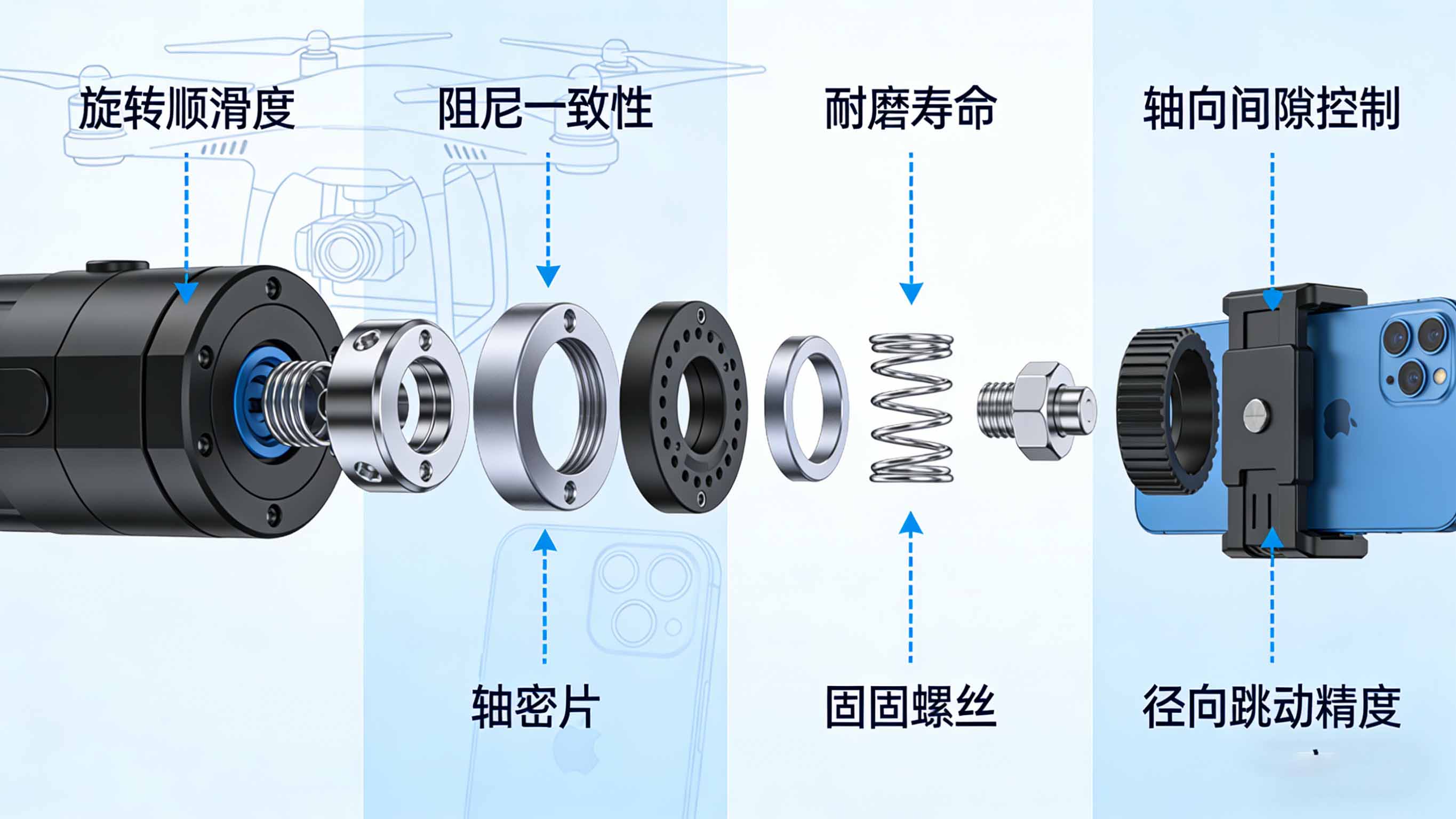

图1：转轴与云台的复杂结构对精密加工和运动性能提出了多元化的要求。
运动顺滑度验证： 转轴和云台需要在运动范围内保持一致的顺滑感，不能有卡顿、抖动或异响。手板可用于主观手感评估和客观力矩测试。
阻尼一致性评估： 对于需要定角度悬停的转轴（如笔记本转轴、无人机折叠臂），阻尼力的大小和一致性至关重要。手板可测试阻尼力矩的稳定性，验证阻尼结构设计的合理性。
配合间隙控制： 轴向间隙和径向跳动直接影响产品的稳定性和精度。通过手板可以实测配合间隙，优化公差设计，确保运动精度。
耐磨寿命测试： 转轴和云台需要承受反复运动的磨损。手板可在模拟工况下进行寿命测试，评估摩擦副的材料匹配性和耐磨性能。
转轴与云台的材料选择，需要在强度、耐磨性、摩擦系数和加工性之间找到较佳平衡：
特性： 强度高，耐腐蚀性好，抛光后表面光滑，适合与自润滑轴套配合。摩擦系数较高，通常需要润滑或配合耐磨涂层。
典型应用： 云台转轴主体、无人机折叠转轴、相机云台支架。
特性： 轻量化优势明显，阳极氧化后可获得一定硬度（硬质氧化可达HV400+），自润滑性较差，需配合耐磨轴套。
典型应用： 轻量化云台结构、无人机转轴、手持稳定器主体。
特性： 弹性好，耐磨性优异，可制作弹性阻尼结构或轴套。铜合金的自润滑性优于不锈钢。
典型应用： 弹性阻尼片、精密轴套、导电转轴。
特性： 摩擦系数低，自润滑性好，耐磨性优异，尺寸稳定，是制作轴套、垫片的理想材料。
典型应用： 转轴轴套、耐磨垫片、阻尼结构件。
特性： 韧性好，耐磨，可添加MoS2、PTFE等固体润滑剂进一步提升自润滑性。
典型应用： 轴套、齿轮、滑块。
特性： 耐高温，耐磨性优异，自润滑性好，强度高，适用于高要求场合。
典型应用： 高端转轴、无油润滑轴承、耐高温云台部件。
金属-塑料： 最常见的组合，金属提供强度，塑料提供自润滑和减摩。如不锈钢轴芯+POM轴套。
金属-金属： 需配合润滑脂或耐磨涂层，适用于高承载场合。如淬火钢轴芯+青铜轴套。
塑料-塑料： 轻量化、自润滑，但承载能力有限。
转轴与云台手板的核心挑战在于如何在微米级精度上实现预期的运动性能：
图2：转轴的性能体现在每一个微米级的细节之中。
转轴的轴向间隙和径向跳动通常要求控制在0.01-0.03mm以内。轴与孔的配合过紧则转动卡顿，过松则产生晃动，影响产品质感。
系统性解决方案：
高精度机床与恒温加工： 在恒温环境下使用高精度CNC车床和加工中心，确保加工尺寸的一致性。
“轴-孔配对加工”策略： 将相互配合的轴和孔在同一台机床上、同一基准下进行加工，或采用配车、配镗工艺，确保配合精度。
在线测量与补偿： 精加工过程中使用接触式测头实时监测关键尺寸，动态补偿刀具磨损和热变形带来的偏差。
相对运动的表面需要极高的光洁度（Ra≤0.2μm）以减少摩擦磨损。同时，摩擦副的材料匹配直接影响使用寿命。
系统性解决方案：
超精加工与镜面车削： 使用单晶金刚石刀具进行镜面车削，可直接获得Ra≤0.1μm的表面光洁度。
精密磨削与研磨： 对高硬度材料（如淬火钢）采用精密磨削和手工研磨工艺，获得光滑表面。
耐磨涂层应用： 对金属摩擦面可进行DLC（类金刚石）、TiN、CrN等耐磨涂层处理，显著提升表面硬度和耐磨性。
阻尼力的大小和一致性是转轴手感的核心。常见的阻尼结构包括弹性变形阻尼、摩擦片阻尼、弹簧加压阻尼等，其加工精度直接影响阻尼性能。
系统性解决方案：
弹性结构精密加工： 对一体式弹性阻尼结构，采用慢走丝线切割或精密铣削，确保弹性臂的厚度和形状精度。
摩擦片平面度控制： 对多层摩擦片结构，通过精密磨削确保每片摩擦片的平面度≤0.005mm。
弹簧力值匹配： 对弹簧加压结构，根据设计力值定制精密弹簧，并实测力值曲线，确保一致性。
现代云台往往具有复杂的异型曲面结构，需要在保证运动精度的同时实现轻量化和美学要求。
系统性解决方案：
五轴联动一次装夹成型： 在五轴加工中心上通过一次装夹完成云台主体的复杂曲面和精密孔位加工，确保所有特征的空间位置精度。
拓扑优化结构加工： 对拓扑优化的轻量化结构，采用高速铣削策略加工薄壁和加强筋，控制变形。
克服这些挑战，需要经验丰富的工艺工程师和高性能的精密加工装备。专业的CNC手板加工是确保转轴与云台手板运动性能和可靠性的核心环节。
转轴与云台手板的最终价值，体现在装配后的整体运动性能上：
精密装配： 在洁净环境中进行装配，严格控制装配力，避免损伤精密表面。对多层结构按顺序装配，确保各零件到位。
力矩测试： 使用扭矩测试仪测量转轴在全程运动范围内的力矩曲线，评估阻尼一致性和峰值力矩。对云台各轴分别测试俯仰、横滚、偏航的转动阻力。
间隙测试： 使用千分表或激光位移计测量轴向间隙和径向跳动，验证是否满足设计要求。
寿命测试： 在模拟工况下进行往复运动寿命测试（如5000次、10000次开合），定期测量力矩变化和磨损量，评估耐磨性能。
手感评估： 由经验丰富的工程师进行主观手感评估，模拟用户实际使用体验，发现客观测试难以捕捉的细微问题。
客户需求： 制作一套用于功能验证和CES展会展示的三轴手机稳定器云台手板。要求实现俯仰、横滚、偏航三轴转动，各轴转动顺滑无卡顿，阻尼均匀，轴向间隙≤0.02mm，且具备一定的自锁能力。材料为7075铝合金（主体）和POM（轴套），表面需进行硬质氧化处理。
核心挑战：
三轴结构复杂，各轴之间的空间位置精度要求高，装配后需保证三轴轴线交汇于一点。
俯仰轴和横滚轴需要承受手机重量，阻尼结构设计复杂，需同时满足顺滑转动和一定自锁能力。
微小轴承的安装孔精度要求高，与轴承外圈的配合需严格控制，否则影响转动顺滑度。
作为CES展示样机，表面质感要求极高，硬质氧化需均匀一致，Logo和刻度需清晰锐利。
聚诚实施的解决方案：
五轴联动一次装夹加工基准孔： 在五轴加工中心上，通过一次装夹完成云台主体上所有轴承安装孔和定位基准面的加工，确保三轴轴线的空间位置精度，交点偏差控制在0.02mm以内。
阻尼结构精密加工与匹配： 俯仰轴和横滚轴采用“金属轴芯+POM轴套+预压弹簧”的阻尼结构。对POM轴套进行精密车削，内孔与轴芯的配合间隙控制在0.01-0.015mm。根据实测力矩反馈，定制不同规格的预压弹簧，实现均匀的阻尼手感。
轴承孔精密镗削： 使用高精度镗刀对轴承安装孔进行精镗加工，孔径公差控制在H6级（0/-0.01mm），与精密微型轴承实现过盈配合。
硬质氧化与镭雕工艺： 精加工后进行硬质氧化处理（膜厚30-50μm，硬度HV400+），获得耐磨且均匀的黑色表面。采用高精度光纤镭雕机加工Logo和刻度，线条清晰锐利。
结果： 交付的云台手板经装配测试，三轴转动顺滑，阻尼均匀，轴向间隙≤0.015mm。客户在CES展会上成功展示，获得了广泛好评和意向订单，为后续的量产开发奠定了坚实基础。
在转轴与云台等精密运动机构手板领域，聚诚精密代表着行业高端的工程实现能力：
微米级精度控制专长： 依托高精度CNC车床、加工中心和五轴联动设备，我们擅长将配合间隙控制在0.01mm以内，实现预期的运动性能。
摩擦副材料与工艺匹配： 我们积累了金属-塑料、金属-金属等多种摩擦副的加工参数和表面处理方案，能根据客户需求优化耐磨性和自润滑性。
阻尼结构设计与实现： 我们具备从弹性阻尼、摩擦片阻尼到弹簧加压阻尼等多种结构的设计验证和精密加工能力，能协助客户实现理想的手感。
装配与性能测试一体化服务： 我们提供从零件加工、表面处理到精密装配、力矩测试、寿命验证的全流程服务，确保交付的手板是“运动就绪”状态。
转轴与云台手板是验证精密运动机构设计的关键载体。聚诚精密以精度追求、丰富的材料经验和系统的工程能力，助您打造顺滑、可靠、耐用的运动机构原型，为无人机、稳定器、折叠设备等产品的创新之路提供坚实支撑。
转轴与云台手板制作，是对精密加工、摩擦学设计和运动控制技术的综合考验。它要求制造者不仅要掌握微米级的尺寸精度，更要理解运动副之间的相互作用、阻尼产生的机理、以及手感背后的物理本质。一个成功的转轴或云台手板，能够在有限的空间内实现预期的运动性能，为产品赋予顺滑、精确、可靠的使用体验。选择兼具深厚技术积淀、精密加工能力和运动性能验证经验的专业伙伴，是确保此类高要求项目成功的关键。
