“做手板，ABS材料总是绕不开的选择。”无论是在设计验证还是功能测试阶段，ABS都以其均衡的性能和熟悉的质感，成为工程师和设计师的常用选择。在聚诚精密，ABS手板的订单常年位居前列。然而，“用ABS做手板”只是一个起点，其背后是**CNC加工**与**3D打印**两种截然不同的工艺路径，它们所呈现的原型在性能、精度和成本上差异显著。本文将为您深入剖析ABS手板的制造全流程，助您做出匹配项目需求的明智选择。
丙烯腈-丁二烯-苯乙烯共聚物（ABS）之所以在手板领域经久不衰，源于其一系列平衡且实用的特性：

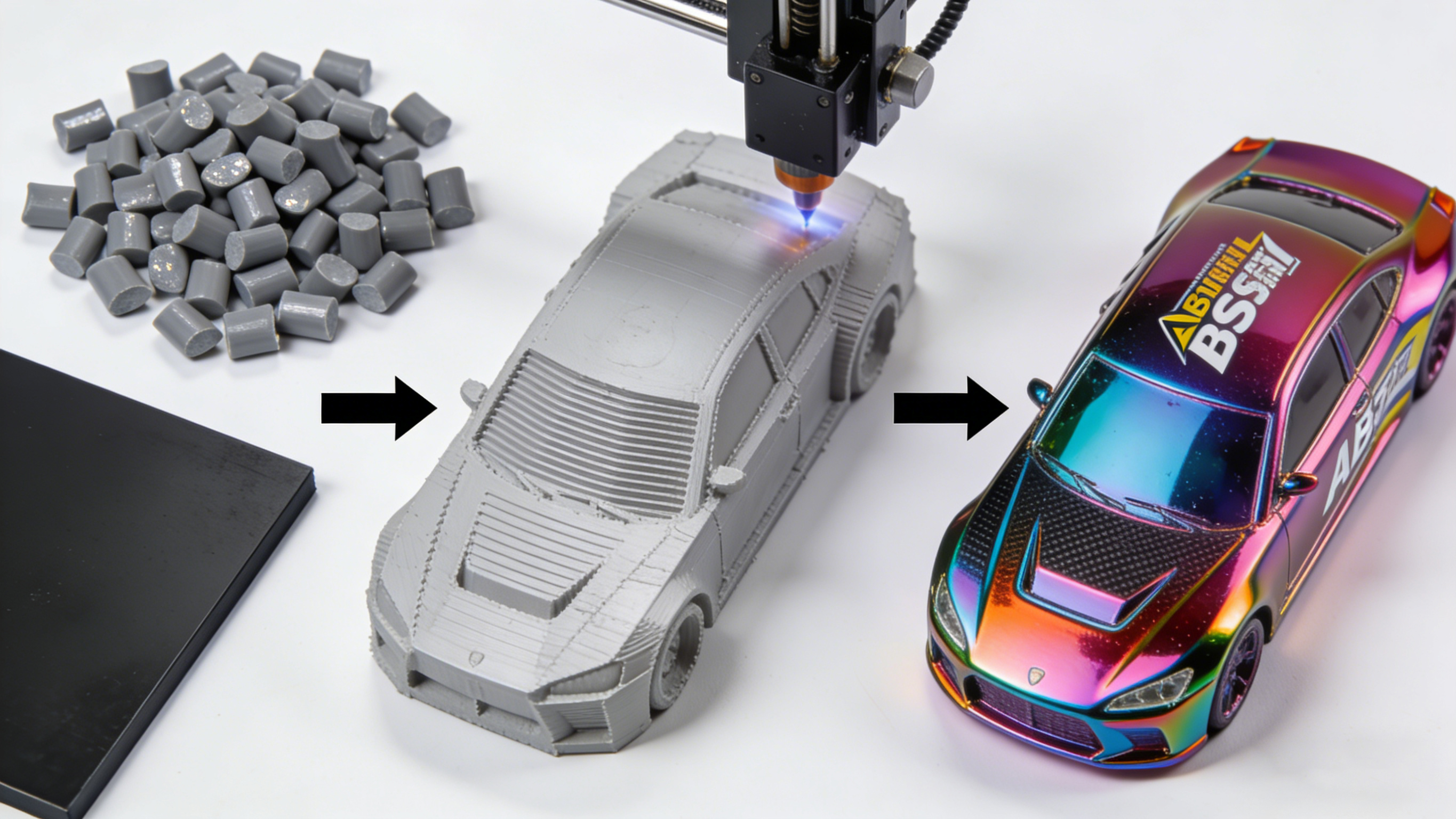

图1：ABS材料可通过多种工艺路径转化为功能与外观俱佳的手板原型
具有较高的强度、韧性和一定的抗冲击性，能够较好地模拟大多数消费电子产品外壳、汽车内饰件等终端产品的塑料件的力学行为。
无论是CNC铣削、钻孔、攻丝，还是FDM打印，ABS都表现出良好的工艺适应性，加工过程稳定，易于控制。
表面易于打磨、抛光，且与油漆、油墨附着力强，能够通过喷漆、丝印、电镀等工艺获得极高外观品质，是展示样机的理想选择。
作为一种工程塑料，ABS原材料成本相对较低，板材和线材供应充足，这直接降低了手板的制作成本。
选择ABS手板的制作工艺，首先需要理解这两种技术的本质区别：
图2：不同的成型原理决定了材料最终性能的根本差异
| 对比维度 | CNC加工（减材制造） | 3D打印 - FDM（增材制造） |
|---|---|---|
| 材料基础 | 使用致密的ABS工程塑料板材或棒材。 | 使用ABS塑料线材（Filament）。 |
| 成型原理 | 通过刀具切削，从整块材料中“去除”多余部分，得到零件。 | 通过喷嘴加热挤出材料，逐层堆积成型。 |
| 核心优势 | 材料各向同性，机械性能等同于实体塑料件；尺寸精度高，表面质量好。 | 几乎不受几何形状限制，可制造复杂内腔、一体化结构；无需模具，快速迭代。 |
| 主要局限 | 受刀具可达性限制，无法加工极端复杂的内腔；材料浪费较多；装夹编程需要时间。 | 存在层纹，力学性能具有方向性（Z轴强度弱）；表面通常需要较多后处理才能达到光洁要求。 |
| 更适合的场景 | 需要进行真实工况测试的功能原型；对外观、尺寸、强度要求高的展示样机。 | 概念验证、设计评审用的外观原型；具有复杂拓扑结构的设计验证件；小批量定制件。 |
值得注意的是，虽然SLA（光固化）技术也能制作手板，但其材料通常为光敏树脂而非ABS。对于追求ABS特定性能的项目，FDM是3D打印中的主要选择。
当您选择CNC工艺制作ABS手板时，以下是需要关注的工艺要点：
坯料选择： 通常选用挤压成型的ABS板材，确保内部无气泡、应力均匀，以避免加工后变形。
刀具与参数： 多使用锋利的双刃或三刃立铣刀。由于ABS熔点较低，需控制切削速度与进给，避免过热导致材料熔融粘刀。
夹持与变形控制： ABS刚性相对金属较弱，装夹力需均匀适度，防止压伤或变形。对于薄壁特征，常采用分层多次切削的策略。
冷却： 通常采用气冷（吹气）或微量润滑，以避免材料吸水或冷却液污染。
总而言之，CNC加工的ABS手板，其材料性能是完整保留的。这使得它非常适合用于需要进行装配测试、跌落测试或长时间使用的功能原型。在聚诚精密，我们针对不同的原型需求，提供了系统的 功能原型解决方案，其中CNC加工ABS是重要的一环。
选择FDM打印ABS，则需关注其独特的工艺特性：
设备要求： 打印ABS通常需要具备加热底板（防止翘曲）和封闭或半封闭的成型腔（维持温度环境，减少收缩应力）的打印机。
支撑结构： 对于悬空结构，必须设计并打印支撑，后期需手动拆除，可能留下痕迹。
层厚与强度： 更小的层厚（如0.1mm）能获得更细腻的表面，但打印时间更长。零件的Z轴方向（层间）强度始终低于XY平面方向。
线材质量： 线材的直径一致性、干燥程度（ABS易吸湿）直接影响打印成功率与零件质量。
因此，FDM ABS手板的核心价值在于其无与伦比的设计自由度和速度，适合在设计的早期阶段快速将三维模型转化为实物进行验证。
无论是CNC还是FDM成型的ABS手板，后处理都是提升其外观和质感的关键步骤。聚诚精密常用的后处理工艺包括：
打磨： 从粗砂纸到细砂纸逐级打磨，去除CNC刀痕或FDM层纹。这是所有后续美化工序的基础。
抛光： 使用抛光膏和布轮，可使表面达到接近注塑件的光泽度。
去应力： 对于可能存有加工应力的零件，进行恒温热处理，防止后续喷漆时开裂。
喷漆： 包括底漆（填补细微划痕、提高附着力）、色漆（赋予颜色）和面漆（提供光泽度或特殊质感，如哑光、橡胶漆）。
丝网印刷： 用于在零件表面印制logo、文字、图标等，精度高，色彩饱满。
水转印/热转印： 可实现复杂图案或木纹、碳纤维等特殊纹理的转印。
嵌入件： 将金属螺纹套、螺母等通过热压或超声方式嵌入，提升连接强度。
粘接与组装： 使用专用ABS胶水或溶剂（如丙酮）进行零件粘合，实现多部件组合原型。
需求： 客户需要5套外壳原型，用于内部结构评审、装配测试及两周后的展会展示。要求外观达到量产级别，且内部卡扣、螺丝柱需具备足够的装配强度。
分析与决策：
功能与强度： 涉及多次装配测试，内部结构件需要承受真实应力，CNC加工提供的各向同性高强度是关键。
外观与精度： 展会样机要求极高外观质量，CNC加工后结合专业喷漆、抛光，能完美满足。
数量与成本： 5套的小批量，CNC加工在成本和交期上相比开模具有明显优势，且材料性能更优。
工艺执行： 聚诚精密采用CNC加工出外壳主体与内部结构，对薄壁件进行防变形工艺控制，后进行精细打磨、多层喷漆（底漆+色漆+UV面漆）、以及丝印logo。最终交付的样机在展会上获得了良好反馈。
面对具体项目时，您可以遵循以下路径快速决策：
问目的： 是用于“看”（外观、形状验证）还是“用”（功能、强度测试）？前者可倾向FDM快速成型，后者必须优先考虑CNC加工。
审结构： 零件是否有极其复杂的内腔、一体化铰链等CNC刀具无法触及的特征？如果是，FDM可能是更好的选择。
定数量与预算： 1-10件，CNC与FDM成本可能相当；数量更少、结构复杂时FDM占优；数量稍多、要求性能时CNC更稳。
看后期： 是否需要高等级的表面处理（如电镀、高端喷漆）？CNC加工的基材通常能提供更好的附着力与最终效果。
ABS手板的制作，是材料科学与制造工艺的巧妙结合。没有一种工艺是通用的，只有最匹配项目需求的方案。理解CNC与3D打印各自的技术边界，并紧密结合原型的具体用途、结构特点与预算周期，才能做出最有价值的决策。在聚诚精密，我们不仅提供两种工艺的制造服务，更愿以我们的经验，在项目初期为您提供专业的工艺分析，确保您的手板投资获得理想的回报。
