手板模具，指采用非传统模具钢材料（如铝合金、软钢、硅胶）或非传统工艺（如3D打印、精密铸造）制造的、寿命较短但制造速度极快的模具。其核心使命是“快速响应验证需求”而非“大规模生产”。

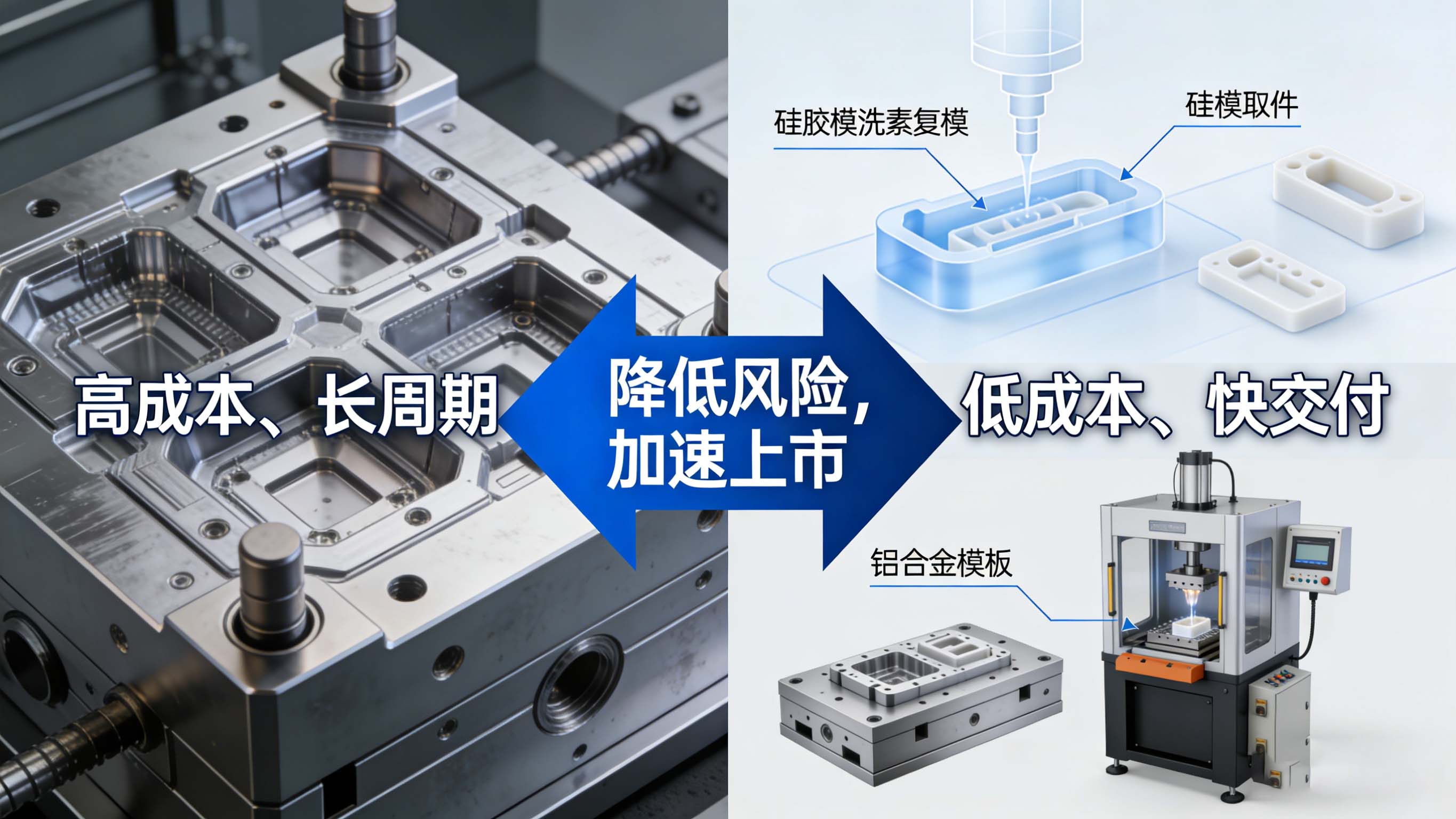

图1：手板模具以速度和成本优势，在开发后期架起验证与试产的桥梁
在投入数十万甚至数百万的正式模具费用前，通过成本仅为正式模具10%-30%的手板模具进行试产，可验证产品设计、材料性能、装配工艺和市场反馈，极大降低因设计变更导致的模具报废风险。
手板模具的制造周期通常以“周”计（如2-6周），而大型复杂生产模具可能需数月。这使企业能提前数月进行市场推广、客户送样、展会展示或小规模销售，抢占市场先机。
手板模具本身也是验证“模具设计”的较佳载体。可实际测试浇口位置、冷却效率、顶出系统是否合理，发现问题并在开正式模前进行优化，避免量产模具的修改成本。
相比3D打印或CNC加工的单件原型，通过手板模具注塑、压铸成型的零件，在材料性能、内部结构（如玻纤取向）、表面质感（皮纹、光泽）上更接近最终量产件，验证结果更具参考性。
理解两者的根本区别，是正确选择的关键：
| 对比维度 | 手板模具（快速模具） | 生产模具（正式模具） |
|---|---|---|
| 核心目标 | 速度与灵活性，用于验证与试产 | 寿命与稳定性，用于大规模生产 |
| 典型材料 | 铝合金（如7075）、软钢（P20）、硅胶、树脂，或通过3D打印（金属/树脂） | 预硬模具钢（如718、S136）、淬火硬钢（如H13、2344） |
| 制造周期 | 短（通常2-6周） | 长（通常8-20周或更长） |
| 模具寿命 | 低（几十至几千模次，视工艺而定） | 高（数十万至上百万模次） |
| 单件成本 | 模具成本低，但单件制造成本可能较高 | 模具成本高，但大规模生产时单件成本极低 |
| 修改与迭代 | 相对容易且成本低，支持快速设计迭代 | 困难且成本高，应尽量避免 |
选择手板模具，本质是用可控的成本购买宝贵的验证时间和降低的风险。
根据需求数量、材料要求、预算和周期，主要有以下三种路径：

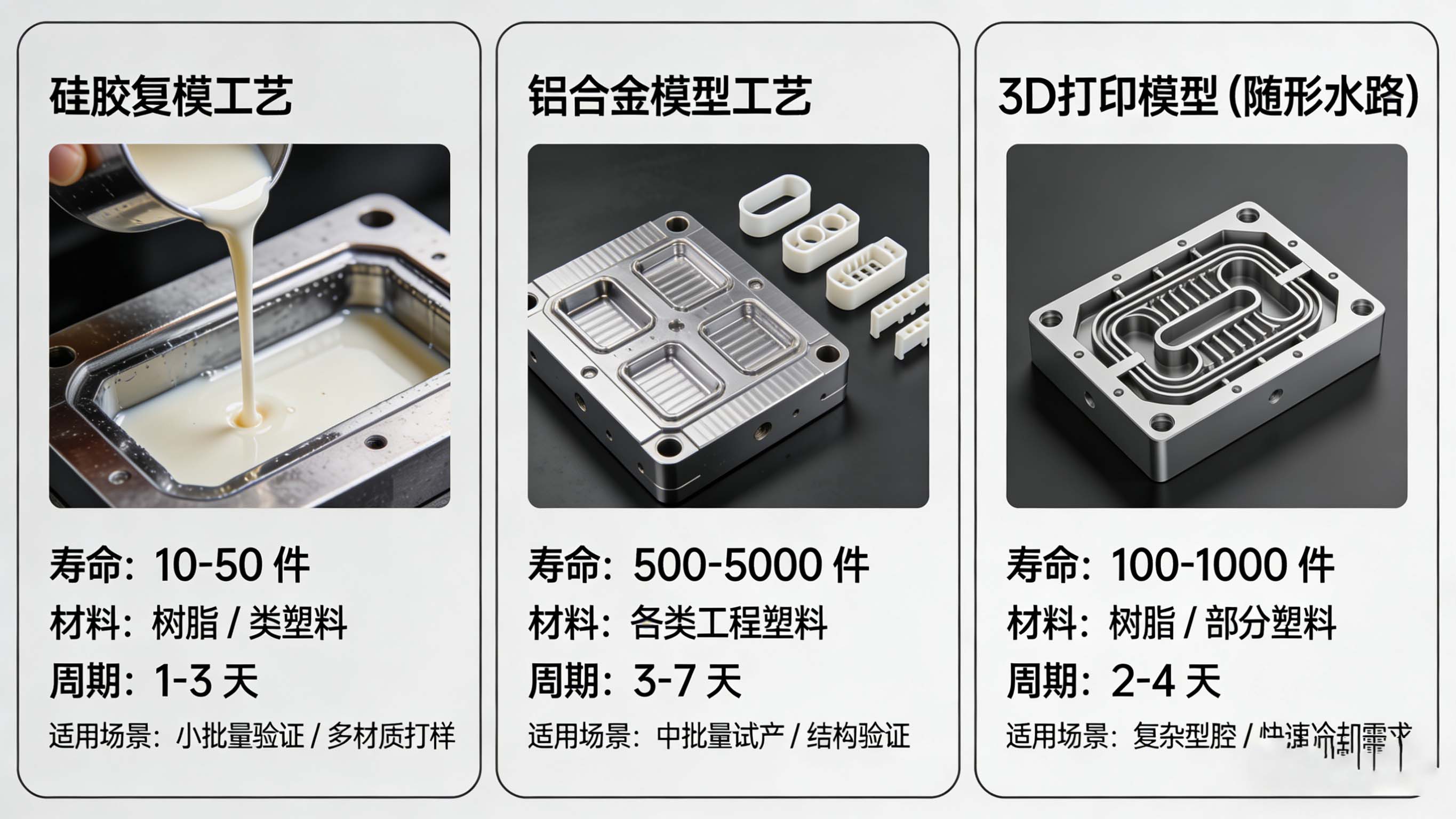

图2：三种主流手板模具工艺各具特点，精确匹配不同阶段的试制需求
适用场景： 小批量（通常10-50件）的功能验证样件、外观样件、装配测试件。尤其适合结构复杂、难以脱模或需要多种材料（如软胶、透明件）的零件。
流程简述： 以高精度母模（通常为CNC或SLA制作）为基础，制作硅胶模具，在真空环境下浇注双组分聚氨酯（PU）树脂。可模拟ABS、PP、PC、软胶等多种工程塑料性能。
特点： 速度极快（一周内可交付样件），成本较低，一套硅胶模可复制约20-30次。但零件强度、耐温性通常低于注塑件，寿命有限。
适用场景： 中小批量试产（数百至数千件），需要完全使用真实工程塑料（如ABS, PC, PA+GF, POM）进行功能、耐久性和市场测试的项目。
流程简述： 采用高强度铝合金（如7075）通过精密CNC加工直接制造模仁。可在标准注塑机上生产，工艺参数接近正式生产。
特点： 能生产真正意义上的注塑件，材料性能真实。模具寿命通常可达1000-10000模次，是进行小批量试产、临床试用、众筹发货的理想选择。周期和成本高于硅胶复模，但远低于钢模。
适用场景： 具有极端复杂内流道（随形冷却）的模具镶件、难以加工的异形结构、或需要极快（数天内）获得简易模具的场合。
流程简述： 使用金属3D打印技术直接制造模具型腔或镶件。可打印传统加工无法实现的、贴合产品形状的冷却水路，大幅缩短注塑周期，减少产品变形。
特点： 设计自由度较高，能实现性能优化。但模具表面通常需要后处理（抛光），材料致密度和寿命（数百至数千模次）一般低于CNC加工的铝模或钢模，成本较高。
在开正式模具前，制作50-200件产品进行全面的功能、耐久性、用户体验测试，确保设计无缺陷。
通过众筹平台、限量预售或向早期支持者提供产品，收集市场反馈并验证商业模式。
医疗器械行业常用铝模生产几百件产品，用于临床试验或作为注册检验样品，符合法规对样品一致性的要求。
为生产线的调试、自动化设备编程、装配工人培训提供足量的真实零件。
生产不同颜色、不同材质（如含纤量不同）或不同表面纹理（皮纹、晒纹）的样件，供客户或决策者最终确认。
需求： 一家消费电子公司开发了一款新型智能手表，在完成3D打印手板验证后，需要生产500套壳体（上下盖）用于为期两个月的内部耐久测试和首批种子用户体验计划。零件材料为PC+ABS，表面需进行精细喷砂和UV喷涂。
挑战： 开正式钢模周期过长且风险高；零件有多个卡扣和密封结构，对注塑成型后的尺寸稳定性要求高；需要快速响应，在6周内完成所有试产件交付。
聚诚系统性方案：
工艺推荐与联合设计： 基于数量、材料和周期要求，推荐并确定采用7075铝合金CNC加工模具方案。与客户工程师共同评审模具设计，针对铝模特点优化了局部拔模角和顶针布局。
高效并行工程： 模具加工、注塑机台预订、喷涂供应商筛选同步进行。利用多台高速CNC设备，在3周内完成两套铝模（上盖模、下盖模）的精密制造。
严谨的试模与工艺调试： 在自有合作注塑车间进行试模，精细调整注塑参数，确保每个卡扣的尺寸和强度，并抽样进行装配测试。记录较优工艺窗口。
供应链协同与品控： 管理从注塑成型、二次加工（喷砂）到表面处理（喷涂）的全流程，确保500套产品按时、保质交付，外观与性能均达到量产标准。
结果： 客户在5周内获得全部试产件，顺利启动测试与体验计划。测试中发现的细微装配问题被记录，并在开正式钢模前进行了设计微调，避免了潜在的批量生产风险。
聚诚精密不仅提供高精度手板制造，更致力于成为客户产品开发中后期的“制造加速器”。我们在快速模具领域的能力构建于：
全工艺覆盖能力： 我们根据项目需求，灵活提供硅胶复模、铝合金模具乃至简易钢模的解决方案，不做单一工艺的推销，只做最适合的推荐。
深厚的模具设计与制造经验： 团队拥有多年正式模具与快速模具的设计加工经验，深刻理解如何为“快速”目标优化设计，平衡寿命、成本与周期。
整合的试制供应链： 我们与可靠的注塑、表面处理供应商建立了长期合作关系，能为您管理从模具到成品交付的整个试制流程，提供一站式服务。
数据驱动的决策支持： 我们在试模过程中提供的详细工艺参数报告和零件检测数据，是您优化设计和正式开模的宝贵依据。
我们理解，从1个完美的原型到1000个可用的产品，中间隔着的不仅仅是数量，更是对可制造性、成本控制和供应链管理的全面考验。聚诚精密愿以我们的快速模具与试制专长，助您平稳、快速地跨越这一关键阶段，让创新想法更快、更稳地走向市场。
手板模具是现代产品开发流程中不可或缺的敏捷工具。它代表着一种务实的产品开发哲学：通过快速、低成本的物理迭代来发现和解决问题，将不确定性风险前置并化解。在竞争激烈的市场环境中，善于利用手板模具进行快速验证和试产的企业，无疑将拥有更高的成功率和更快的市场响应速度。
