“陈工，这个定位孔的配合公差必须保证在±0.015mm以内，手板能做到吗？”客户在技术评审会上抛出的问题，直接指向了原型验证的信任底线。在聚诚精密，这样的对话几乎每天都在发生。高精度手板，早已超越了“看个样子”的范畴，它是在量产模具投入前，对设计可行性、装配逻辑和功能实现的**一次精密预演**。今天，我们就来拆解这场“微米级预演”背后的系统性工程。
“高精度”不是一个模糊的形容词，在工程领域，它必须被转化为可测量、可复现的量化指标。

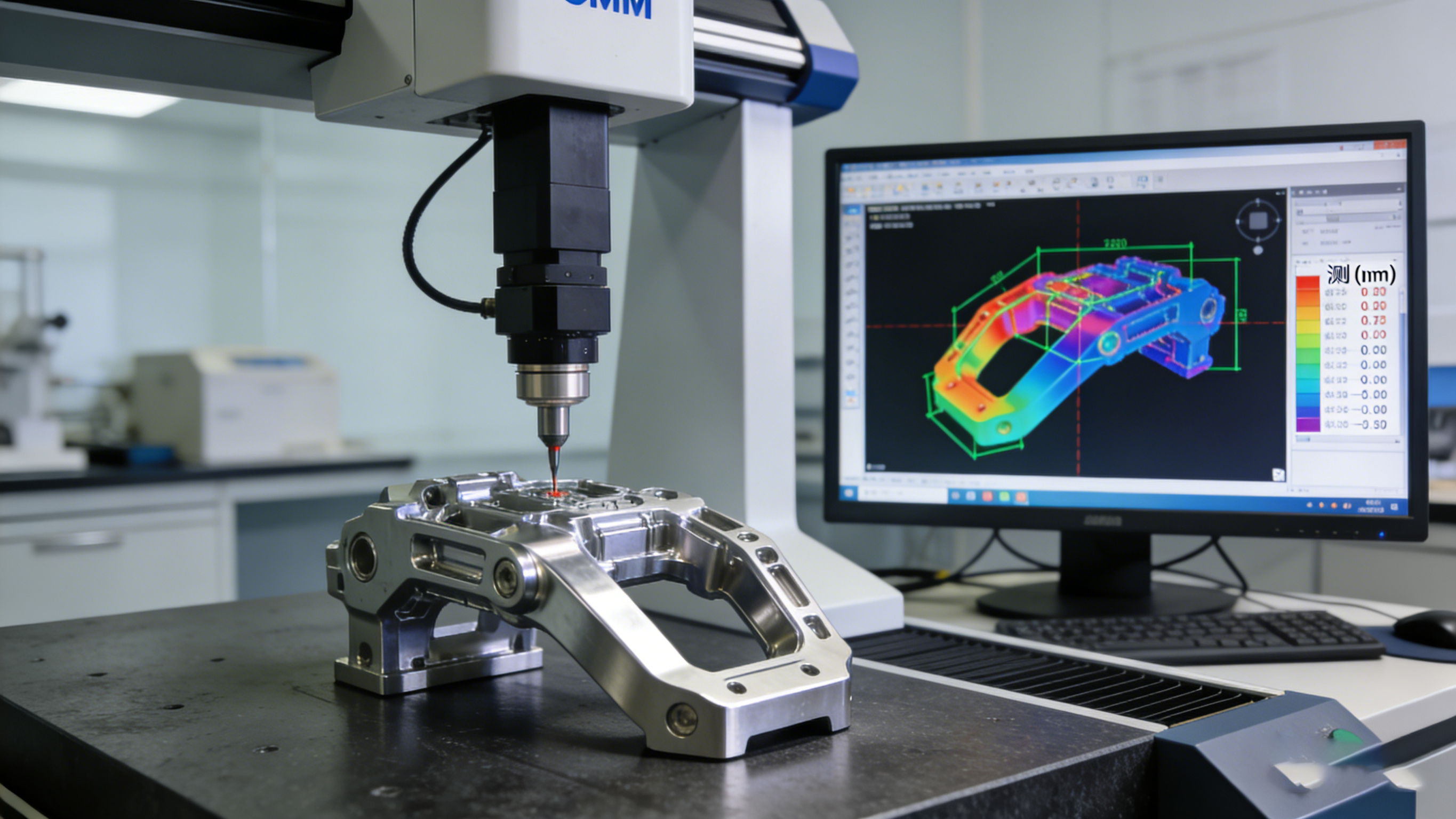

图1：使用高精度三坐标测量机进行全尺寸检测，是高精度手板交付的必备环节
普通手板： 公差范围通常在±0.1mm至±0.2mm。满足大部分外观、大体装配和概念验证需求。
精密手板： 公差控制在±0.05mm以内。适用于有运动部件、需要验证精密装配关系的功能性原型。
高精度手板： 公差要求达到±0.02mm或更严格。常见于医疗器械核心部件、光学调整机构、精密传动件等。
超高精度手板： 公差进入±0.01mm（10微米）乃至亚微米级。通常需要特殊加工环境（如恒温恒湿超净间）和工艺，用于前沿科研或光学基准件。
尺寸公差： 孔、轴、槽等特征的单向尺寸精度。
形位公差： 平面度、圆度、圆柱度、平行度、垂直度等，往往比尺寸公差更具挑战性。
位置公差： 多孔系之间的孔距、同轴度、位置度，直接影响装配。
表面轮廓度： 复杂曲面与理论CAD模型的吻合程度。
老师傅的解读： “图纸上标注的±0.02mm，不仅仅是对机床的要求，更是对整个制造系统稳定性的一场考试。它意味着从材料进场到最终检测，每一个环节的波动都必须被压缩在极小的范围内。”
精度是“做”出来的，更是“管”出来的。任何微小的干扰都可能被放大，导致超差。
| 影响范畴 | 具体因素 | 对精度的影响机制 | 聚诚精密的控制方法 |
|---|---|---|---|
| 设备基础 | 机床几何精度、动态精度、主轴热伸长、反向间隙 | 直接决定刀具运动轨迹的保真度，是精度的原始基准。 | 选用高精度五轴/车铣复合中心，定期激光校准与补偿，严格执行预热程序。 |
| 工艺系统 | 刀具跳动、装夹变形、切削力引起的让刀、切削热 | 导致实际切削位置与理论编程位置发生偏移，尤其影响薄壁、细长件。 | 使用HSK/EAP高精度刀柄，在线动平衡；设计低应力专用夹具；采用高速切削策略减少切削力。 |
| 环境波动 | 环境温度变化、地基振动、空气波动 | 导致机床、工件、量具发生“热胀冷缩”，精密测量时空气扰动影响激光干涉仪读数。 | 核心工作区保持20±1°C恒温，安装主动减振地基，关键检测在密闭、气流稳定的空间进行。 |
| 材料内在 | 材料残余应力、各向异性、加工后应力释放 | 零件在加工后或从夹具上松开后发生变形，破坏已加工好的精度。 | 选用稳定性高的预调质材料；安排多次去应力时效处理；采用分步加工、逐步释放应力的工艺策略。 |
高精度手板的材料选择，首要考虑的是**加工稳定性和尺寸稳定性**，而非单纯追求最终性能。

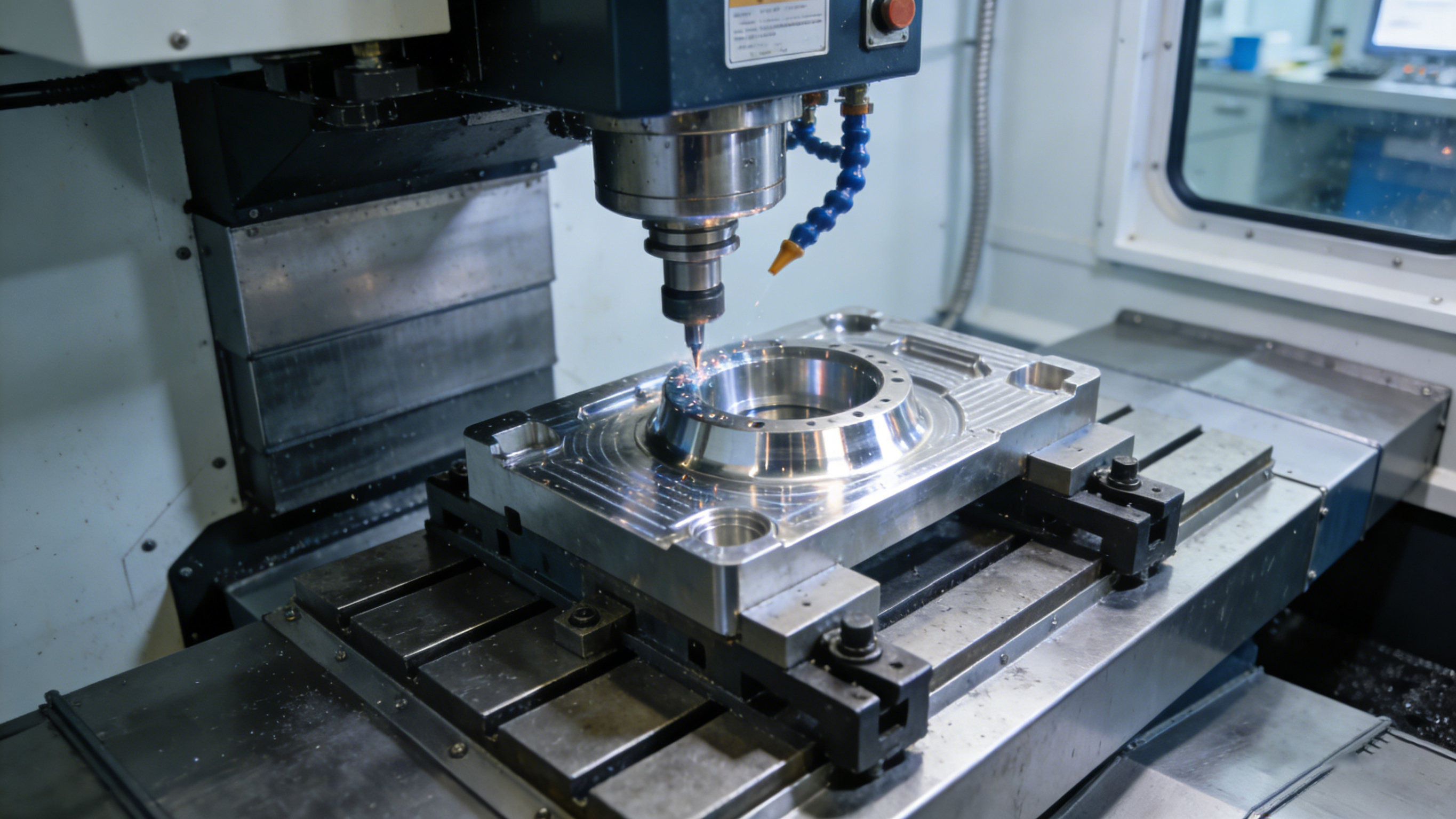

图2：在恒温、洁净的受控环境中加工，是实现高精度的基础保障
铝合金（6061-T651， 7075-T7351）： 加工性优异，导热快，热变形相对可控。T651/T7351等状态经过应力释放处理，尺寸稳定性比普通T6状态更佳，是高精度结构件的可靠选择。
不锈钢（304， 316）： 用于需要耐腐蚀或更高强度的精密部件。加工时需特别注意克服其加工硬化倾向和较大的切削力带来的变形。
预硬模具钢（如P20， NAK80）： 硬度在HRC 30-40之间，可直接加工出高精度、高表面质量的零件，且后续几乎无热处理变形，非常适合高精度模具原型或耐磨功能件。
工程塑料（POM， PA66+GF， PEEK）： 用于绝缘、减摩或轻量化精密零件。需注意其吸湿膨胀性和较差的热传导性，加工前后需进行充分的时效和湿度控制。
“粗-半精-精”多阶段加工： 严格分离不同阶段，每阶段后安排去应力或自然时效，让变形充分释放。
对称加工与路径优化： 对于容易变形的零件，采用对称的刀具路径以平衡切削应力；精加工路径必须光顺，避免方向突变引起振动。
在线测量与补偿： 在精加工前，使用机床测头对工件上的基准进行在机测量，根据实测数据微调加工程序，补偿前序工序的误差和装夹误差。
稳定的微环境： 加工高精度零件时，甚至需要为单台机床或工件营造更小的、温度波动小于0.5°C的局部环境。
精度控制必须贯穿于从数据到实物的每一个环节，形成闭环。
CAD模型完整性检查： 确保用于编程的3D模型无破面、无误缝合，公差要求清晰标注。
CAM策略针对化： 根据特征选择较优刀路（如等高、等高线环绕、曲面投影），设置合理的拐角减速与光顺。
切削过程仿真： 使用专业软件（如VERICUT）进行机床运动仿真和材料去除仿真，提前发现潜在的碰撞、过切或欠切风险。
工装夹具精细化： 设计制造专用夹具，确保定位精确、夹紧力均匀可控，较大限度减少装夹变形。
刀具管理严格化： 精加工刀具使用前必须测量跳动并记录，执行严格的寿命管理，避免使用过度磨损的刀具。
过程参数记录： 记录关键工序的切削参数、环境温湿度，为后续问题追溯和分析提供数据。
无损拆卸与清洁： 使用专用工具轻柔拆卸零件，进行多道次精密清洗，避免划伤和污染。
恒温测量： 所有关键尺寸测量必须在零件与量具温度充分平衡后进行，通常要求在恒温间静置数小时以上。
全尺寸报告： 提供包含所有关键尺寸实测值、形位公差结果、表面粗糙度值的详细检测报告。对于这类系统性精度保障能力，是我们服务客户的重要基础，更多关于我们质量体系的细节，可参考 质量保障体系 介绍。
“精度”不能靠感觉，必须靠可追溯的测量数据来证明。
高精度三坐标测量机（CMM）： 用于全尺寸和形位公差检测，是核心检测设备。其本身需定期由更高等级的标准器进行校准。
圆度仪/轮廓仪： 专门用于检测回转体零件的圆度、圆柱度、同心度等。
高倍率光学测量仪/显微镜： 用于观察微观表面结构、测量微小特征或检查刃口质量。
表面粗糙度仪： 定量检测表面微观不平度（Ra， Rz值）。
测量方案评审： 根据图纸要求，预先制定详细的检测方案，确定基准、测点分布和测量方法。
数据真实性： 检测报告必须附有测量设备编号、环境条件、检测人员及日期，确保可追溯。
不合格品处理： 对于超差项目，需进行分析并出具原因说明，为客户提供改进建议或返工方案。
挑战： 客户需要一款用于光纤对准的微型调整架手板，其核心是一个带有V型槽和精密螺纹的基座。要求：V型槽的对称度小于0.008mm，槽底直线度小于0.005mm，螺纹与槽的平行度小于0.01mm，材料为铝合金。
系统化解决方案：
材料预处理： 选用6061-T651板材，并进行二次去应力时效处理。
工艺编排： 采用“粗加工-时效-半精加工-测量补偿-精加工”的流程。精加工V型槽和螺纹孔在同一装夹下、使用同一基准一次性完成，避免重复装夹误差。
在线补偿： 半精加工后，在机床上使用高精度触发测头测量工艺基准，将偏差值输入CAM系统，对精加工程序进行原点偏置补偿。
环境与刀具： 在恒温车间独立工作区加工，精加工刀具为全新整体硬质合金刀具，装夹后检测跳动小于2μm。
最终检测： 在恒温间静置24小时后，使用超高精度三坐标测量机和专用探针进行测量。
成果： 交付的手板，经检测所有关键精度指标均优于客户要求。该手板成功验证了设计，为后续的微型模具开发提供了完美可靠的数据输入，避免了因原型误差导致的模具反复修改风险。
高精度手板的稳定交付，依赖的远不止一两台高端设备。它背后是一套完整的体系：严格的环境控制体系、标准化的工艺数据库、专业的刀具与夹具管理体系、严谨的计量检测体系以及经验丰富的工程团队。在聚诚精密，我们将高精度项目视为一个需要多部门协同的“微系统”工程，从项目评估阶段就介入，确保每一个影响精度的变量都处于受控状态。
高精度手板制作，是将数字化设计意图，在物理世界中进行高保真复现的挑战。它是对一家制造企业技术底蕴、管理精细度和质量文化的综合考验。当您的项目对原型有着严苛的精度要求时，选择的不仅仅是一个加工方，更是一个能够在微米尺度上与您共同思考、严谨协作的合作伙伴。在聚诚精密，我们深知这份托付的重量，并致力于用系统性的方法和可靠的数据，为您产品研发的关键一步，提供坚实的支撑。
—— 聚诚精密 高精度项目组
