在医疗器械从概念走向产品的过程中，**外壳手板是连接工业设计与合规性工程的关键桥梁**。它远不止于一个外观模型，更是验证结构合理性、装配工艺、人机交互乃至材料初选安全性的实体媒介。由于其最终将应用于关乎生命健康的领域，医疗外壳手板的制作需遵循远高于消费电子产品的严谨标准。本文将系统阐述医疗设备外壳手板的制作要求、核心考量要素及实现高质量原型的实践路径。
相较于通用产品手板，医疗外壳手板承载了更复合的验证目的：
图1：医疗外壳是功能、安全与用户体验的物理载体，其手板需全面验证。
合规性前置验证： 在设计冻结前，通过实体手板评估设计是否可能满足诸如跌落测试、密封性（IP等级）、电磁屏蔽（EMC）等法规要求，避免后期重大设计变更。
生物相容性材料初筛： 使用预期或相近的医用级别材料制作手板，可进行初步的细胞毒性等生物安全性评估，为正式的材料生物学评价提供参考。
灭菌适应性模拟： 对于需要重复使用的设备，手板可用于评估外壳结构、接缝在模拟灭菌（如酒精擦拭、紫外线照射、气体渗透）后的表现。
严格的装配与可靠性测试： 验证精密装配间隙、卡扣寿命、按键手感、密封圈压合效果等，这些直接关系到设备的长期可靠性。
制作一个合格的医疗外壳手板，必须系统性地权衡以下要素：

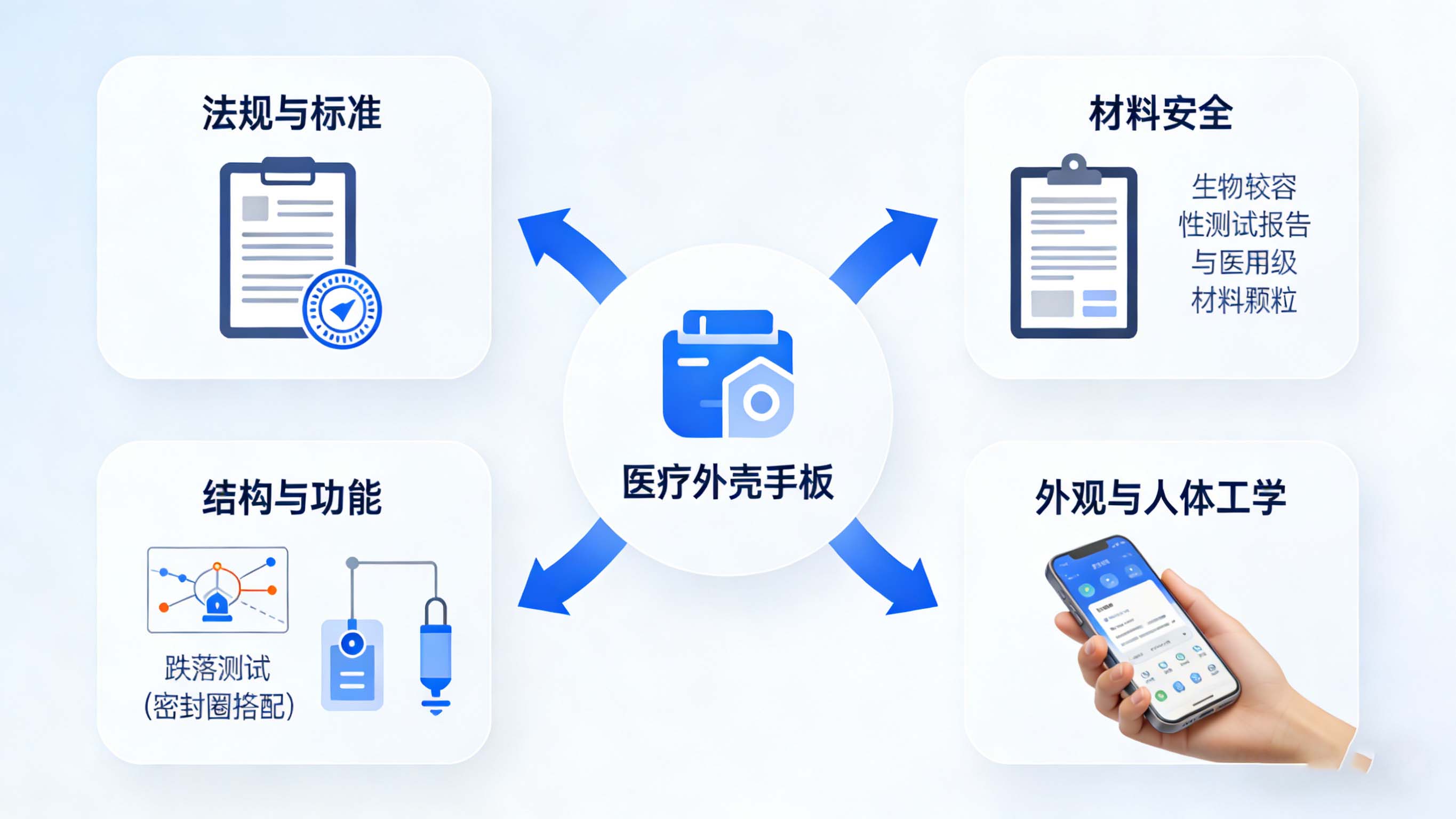

图2：成功的手板是多重约束条件下寻求较佳平衡点的成果。
这是首要前提。手板制作需预先考虑设计对以下方面的支持：
安全标准（如IEC 60601-1）： 评估边角圆滑度、防止意外打开的锁定结构、电气隔离空间等。
人机工程学： 持握舒适度、重量平衡、操作界面可视性与易用性。
清洁与消毒： 表面是否易于清洁，有无难以触及的缝隙。
材料选择必须朝向最终医疗注册要求。
医用级树脂： 如医用级ABS、PC、PP，具备初步的生物相容性数据和更严格的杂质管控。
金属材料： 选用316L医用不锈钢、钛合金或阳极氧化后的铝合金，关注其表面处理和离子析出潜力。
透明度要求： 若需观察内部，材料需具备高透光率和低应力双折射。
手板应尽可能模拟量产工艺下的功能。
装配精度： 严控零件间的配合公差，验证卡扣、螺丝柱、密封槽的尺寸。
内部结构： 准确制作PCB安装柱、电池仓、散热风道等内部特征，用于电子样机（EE）堆叠验证。
活动部件： 对铰链、滑盖、按钮等可动机构进行寿命和手感测试。
医疗设备的外观传递着专业与信任感。
表面质感： 通过不同的表面处理工艺（如哑光、细纹、高光）实现所需的视觉和触觉效果。
分型线与合模线： 评估其位置是否显著，并尝试通过工艺优化使其最小化。
色彩与标识： 通过喷涂或二次加工验证颜色方案及丝印/激光雕刻标识的可行性。
根据手板的不同验证目的，材料和工艺的组合需灵活选择：
适用场景： 结构复杂、精度要求高、需要测试金属材料性能或进行严格灭菌验证的手板。
材料： 医用级工程塑料板（如PEEK, PC, ABS）、铝、不锈钢、钛合金。
优势： 材料广泛、精度高、强度好，能完美再现设计细节，尤其适合有内部复杂结构和严格装配要求的部件。对于易变形的塑料，CNC加工能有效控制变形。
适用场景： 概念验证、极其复杂的随形内流道（如散热）、小批量定制化手术导板等。
材料： 医用级光敏树脂、尼龙粉末、钛粉等。
优势： 无需模具，适合复杂几何形状的快速迭代。但表面质感、强度和长期稳定性可能与最终注塑件存在差异。
适用场景： 需要小批量（10-50件）同一材料的手板用于临床评价或展会。
材料： 可选用类ABS、类PP、软胶等双组分聚氨酯材料。
优势： 成本与周期介于CNC和开模之间，能获得接近注塑件的外观和质感。
决策建议： 对于核心的、承力的、或需要验证材料和工艺极限的外壳结构件，**CNC加工仍是获得高保真、高可靠性手板的值得选择的工艺**。
医疗手板的制作过程本身应具备可追溯性和文档化，其输出不仅是实物，更是一份技术资料。
图纸符合性检查： 使用三坐标测量机（CMM）对关键尺寸、形位公差进行检测，并出具检验报告，验证设计图纸的可制造性。
材料证明文件： 提供所用材料的规格书或材质证明，特别是医用级材料的符合性声明。
工艺记录： 记录关键的加工参数、后处理工艺（如清洁、灭菌预处理），这些信息对后续的正式生产有参考价值。
装配与测试报告： 记录手板的装配过程、遇到的问题以及简单的功能/耐久测试结果。
客户需求： 制作3套用于工程设计验证（EVT）阶段的完整外壳手板，需进行结构强度、装配、散热及初步电磁兼容评估。材料要求为阻燃V0级PC（主体）和医用级硅胶（按键）。
核心挑战：
壳体壁厚不均，大面易翘曲变形。
内部有密集的PCB安装柱和散热鳍片，精度要求高。
需要实现硅胶按键与PC壳体的过盈配合，并保证手感一致。
表面处理需达到医疗设备常见的哑光细腻质感。
聚诚实施的解决方案：
CNC为主的多工艺组合： 主体外壳采用CNC加工确保强度和精度；内部复杂散热鳍片使用工业级SLA 3D打印制作后装配；硅胶按键通过精密硅胶模制作。所有工艺集中在同一供应链内完成，确保配合。
防变形加工策略： 对PC板材进行预处理，并在CNC编程中采用对称、分层加工路径，配合真空吸附工装，成功将大平面平面度控制在0.2mm以内。
精确的配合验证： 在加工硅胶按键模具的金属模芯时，使用五轴加工确保与CNC外壳上按键孔的配合曲面完全匹配。装配前，对每个按键孔尺寸进行全检。
医疗级表面处理： 对外壳进行精细喷砂处理，获得均匀的哑光表面，随后进行医用设备常见的白色喷漆，并预留出激光雕刻区域。
交付成果： 交付的3套手板完全满足装配要求，客户成功用于整机功能测试、跌落模拟和临床样机展示，为后续的模具开发提供了可靠的依据。
在医疗外壳手板制作领域，聚诚精密致力于成为客户产品开发团队值得信赖的延伸：
对医疗合规要求的理解： 我们熟悉医疗设备开发的基本流程和关注点，能在手板制作阶段主动提出与法规符合性相关的可制造性建议。
多材料与多工艺整合能力： 我们不仅精通金属与塑料的CNC加工，还能协同处理3D打印、真空复模、医用硅胶件等，提供一体化解决方案，简化客户项目管理。
严谨的文档与质量体系： 我们按照ISO 13485质量体系的精神来管理手板项目，提供可追溯的加工记录和检测报告，支持您的技术文件准备。
从手板到小批量试产的衔接： 我们积累的经验能平滑过渡到医疗器械的小批量试产阶段，确保设计意图在量产中的实现。
医疗设备的创新之路，始于一个可靠的原型。聚诚精密以工程级的严谨态度和精密制造技术，助力您的医疗创意安全、稳健地迈向市场。
医疗外壳手板的制作，是技术、法规与工艺的深度融合。它要求制造者不仅要有精密的加工技艺，更需要对医疗行业的特殊需求有深刻的洞察。一个制作精良、考量周全的手板，能有效降低产品开发后期的风险与成本，为医疗器械的成功上市奠定坚实基础。选择具备相应经验与质量意识的合作伙伴，是此阶段一项关键决策。
