铜及其合金，作为人类最早使用的金属之一，至今仍在现代工业中占据着不可替代的地位。紫铜（纯铜）以无可匹敌的导电导热性著称，黄铜以良好的机械性能和耐腐蚀性见长，而铍铜则以超高强度和弹性闻名。制作铜手板，核心目的是验证那些对导电、导热、耐腐蚀或弹性有明确要求的部件设计，如电机换向器、大功率散热器、射频连接器、弹性触片等。铜的优异加工性使其成为CNC加工的友好材料，但其低硬度、高延展性也带来“粘刀”、“毛刺”等独特挑战，需要针对性的工艺策略。
当产品需要验证与电、热、腐蚀或弹性相关的性能时，铜手板成为不可或缺的验证载体：

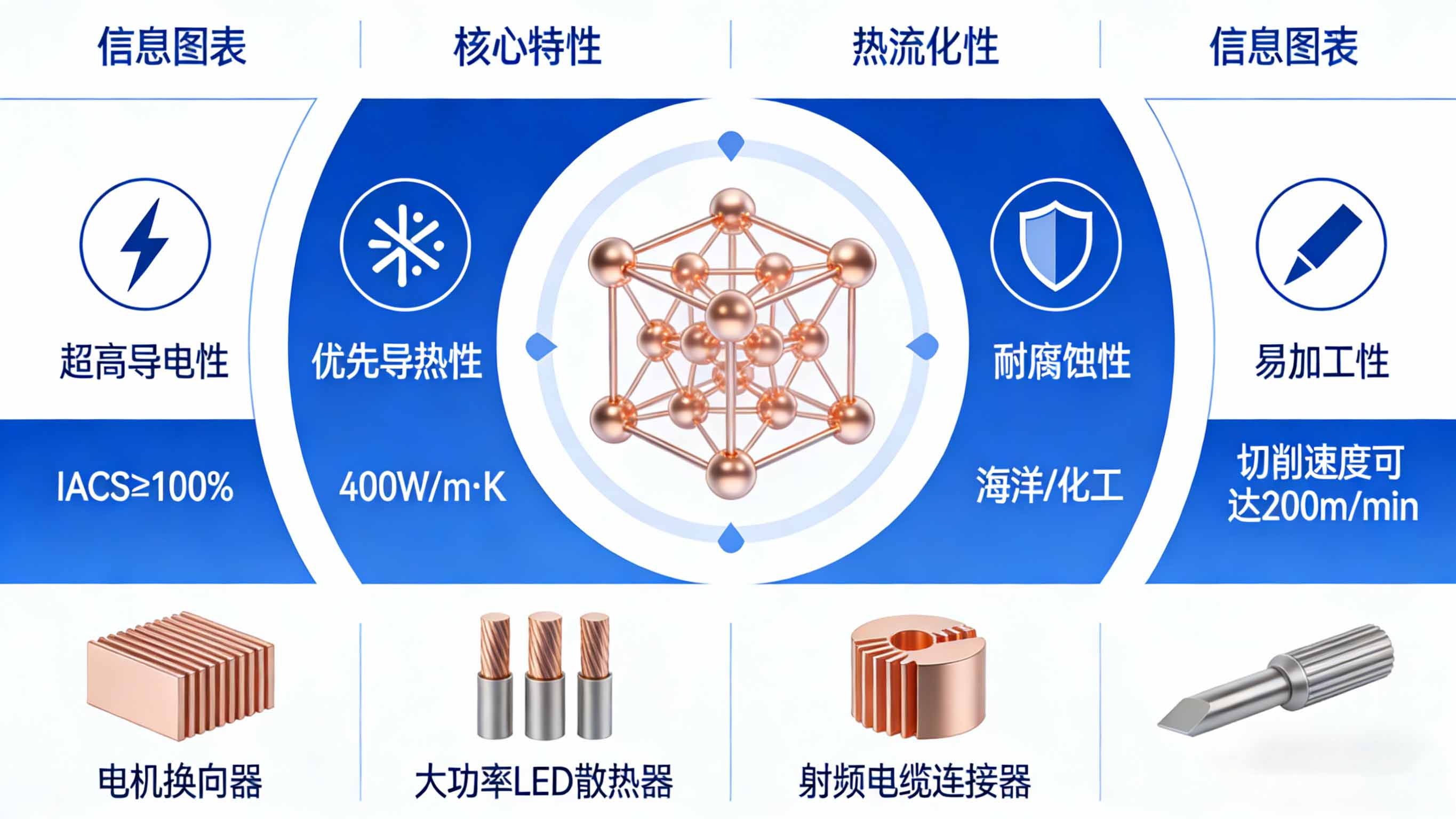

图1：铜的独特性能组合，使其成为验证导电、导热部件的必选原型材料。
超高导电性验证： 紫铜的导电率可达100% IACS以上，是验证大电流母线排、电机转子、高频连接器等电气部件设计的理想材料。手板可用于测试接触电阻、载流能力和温升特性。
优异导热性测试： 铜的导热系数约400W/m·K，仅次于银，是大功率LED散热器、IGBT散热基板、热交换器等热管理部件手板的必选，用于验证热阻、温度分布和散热效率。
耐腐蚀与抗菌性验证： 黄铜等铜合金对海水、盐雾有良好耐蚀性，且具有天然抗菌特性。适用于验证船舶配件、水暖器材、医疗器械外壳等部件的长期可靠性。
弹性与导电双重功能验证： 铍铜经过时效处理后，抗拉强度可达1400MPa以上，同时保持良好的导电性，是验证弹性触片、接插件、开关簧片等部件的理想材料。
铜合金家族庞大，不同类别适用于不同的原型验证需求：
特性： 含铜量99.9%以上，导电率可达100%-101% IACS，导热系数约390W/m·K。材质较软，延展性较佳。
典型应用： 导电排、电极、散热器、高频屏蔽件、电缆接头手板。
加工要点： 极软，易粘刀，需使用锋利刀具和充分冷却。易产生毛边，需优化切削参数。
特性： 铜含量60%-63%，锌为主要合金元素。强度高于紫铜，切削性能优良，耐腐蚀性好。
典型应用： 水暖管件、阀门、仪表零件、连接器壳体手板。
特性： 含铅1%左右，切削性较佳，断屑好，可获得高表面光洁度，被誉为“易切削黄铜”。
典型应用： 精密车削件、钟表零件、齿轮、螺纹接头手板。
特性： 含锡6%-7%，弹性好，耐磨，耐腐蚀，无磁性。
典型应用： 弹性垫圈、滑动轴承、蜗轮、弹簧片手板。
特性： 含铝9%左右，强度高，耐磨性优异，耐海水腐蚀。
典型应用： 船用螺旋桨、耐蚀泵阀、高强度耐磨件手板。
特性： 含铍1.8%-2.0%，时效后抗拉强度可达1400MPa，硬度HRC 38-44，导电率20%-25% IACS，弹性较佳。
典型应用： 弹性触片、接插件、开关簧片、模具镶件、防爆工具手板。
加工要点： 时效前加工性良好，时效后硬度高，需使用硬质合金或涂层刀具。
虽然铜属于易加工材料，但其低硬度、高延展性带来独特的加工难题：

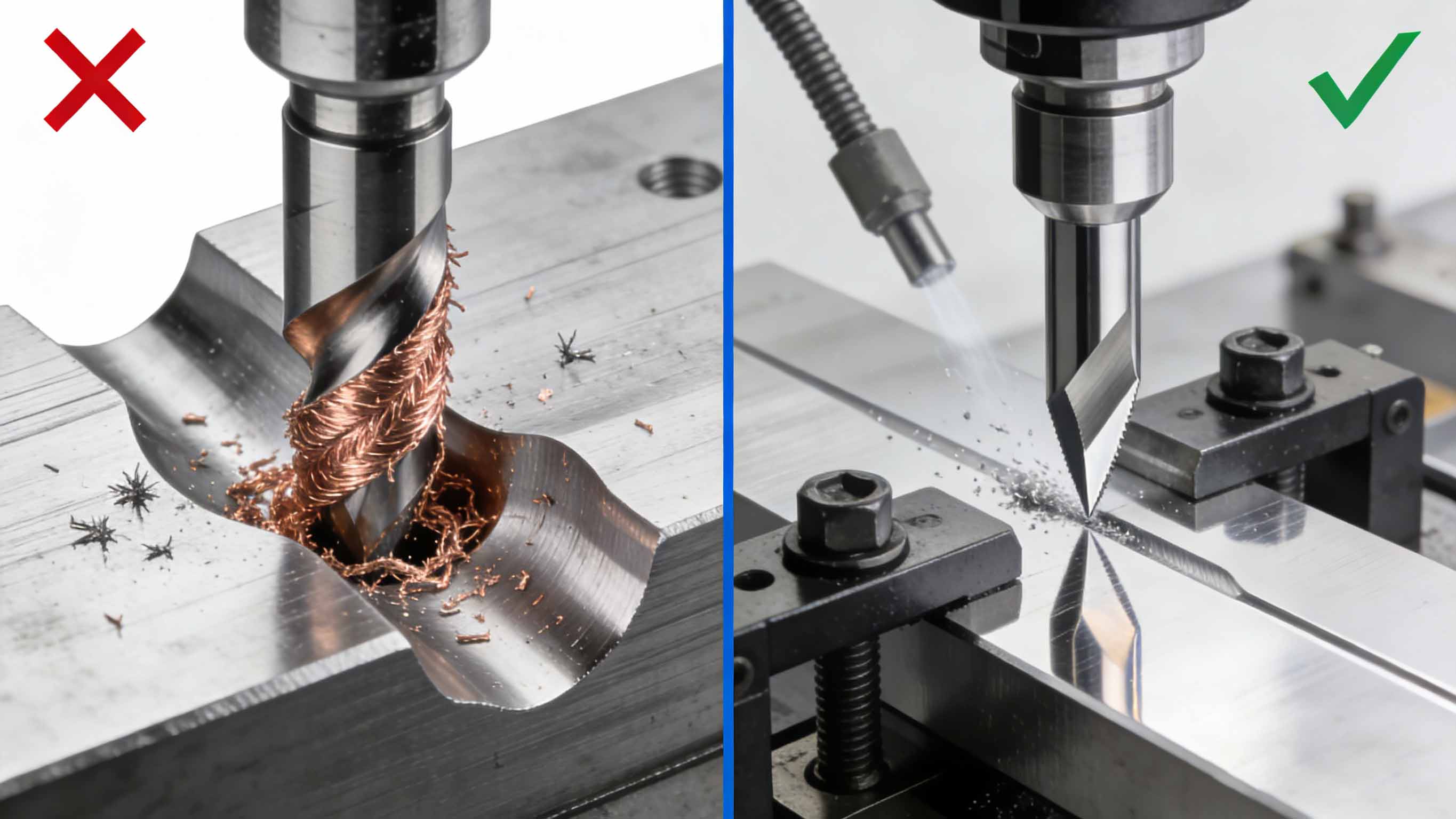

图2：针对性的工艺控制，是获得高质量铜手板的核心保障。
纯铜和软黄铜延展性好，切屑不易断开，极易粘附在刀具刃口上，形成积屑瘤，导致切削力增大、表面质量恶化、尺寸超差。
系统性解决方案：
较好锋利的刀具： 使用大前角（>15°）、大后角的锋利刀具，刃口需保持极度锋利。推荐使用带抛光槽的专用铜加工铣刀。
充足的冷却润滑： 使用油基切削液或高浓度乳化液，充分润滑切削区，减少摩擦和粘附。
优化的切削参数： 采用较高的切削速度和较大的进给量，使切屑能迅速断裂并排出。
铜的塑性好，切削时在边缘易产生难以去除的翻边毛刺，尤其是钻孔出口侧和薄壁边缘。
系统性解决方案：
刀具几何优化： 钻头采用S型横刃修磨，减少钻削力；铣削时采用顺铣方式。
钻孔工艺控制： 即将钻穿时降低进给速度；对精密孔可采用“钻-扩-铰”工艺。
辅助去毛刺： 加工后使用专用刮刀、超声波或冷冻去毛刺工艺彻底清除毛刺。
紫铜等软铜刚性差，薄壁件在装夹力和切削力作用下极易弹性变形，导致尺寸超差和壁厚不均。
系统性解决方案：
低应力装夹： 优先采用真空吸盘或大面积均匀支撑的软爪夹具，避免点状夹紧导致变形。
分步加工策略： 粗加工后松开工件释放应力，再重新装夹进行精加工。
微量切削： 精加工时采用小吃深（0.1-0.3mm）、高转速、快进给策略，显著降低切削力。
克服这些挑战，需要经验丰富的工艺工程师和科学的参数数据库。专业的CNC手板加工是确保铜手板质量和功能实现的核心环节。
铜手板的后续处理，重点关注导电性保持和表面防护：
化学抛光/电化学抛光： 可去除表面细微刀痕，获得光亮如镜的表面效果，同时不影响导电性。
钝化处理： 使用苯并三氮唑（BTA）等钝化剂处理，在表面形成保护膜，防止铜件氧化变色，保持导电性。
电镀： 可镀锡、镀银、镀金，提高导电性、可焊性或耐腐蚀性。例如，导电排常镀锡，高频连接器常镀银或镀金。
氧化着色： 通过化学处理可获得古铜色、黑色等装饰性表面，用于工艺品或特定外观要求。
拉丝/喷砂： 可获得均匀的纹理表面，提升触感和外观质感。
客户需求： 制作3件用于温升测试和装配验证的异型导电铜排手板。材料为T2紫铜，零件为空间弯曲结构，包含多个不同角度的折弯和多组精密螺纹孔，要求导电率≥100% IACS，表面无氧化、无毛刺，所有螺纹孔需通过通止规检测。
核心挑战：
紫铜材质极软，折弯过程中易产生回弹和扭曲，影响空间位置精度。
多组螺纹孔加工时易产生毛刺和粘牙，影响装配质量。
加工后表面需保持本色，不能有氧化变色和切削液残留。
作为高压电气部件，所有边缘必须圆滑无锐角，避免电场集中。
聚诚实施的解决方案：
“CNC加工-精密折弯-二次加工”复合工艺： 先对铜板进行CNC加工，完成所有孔位和轮廓；使用精密折弯模具配合回弹补偿技术完成异型折弯；较后进行二次CNC加工，修正折弯引起的微小变形。
专用螺纹刀具与工艺： 使用带内冷的挤压丝锥（而非切削丝锥），通过材料塑性变形形成螺纹，从根本上杜绝切屑和毛刺。配合专用攻丝油润滑，获得高质量螺纹。
全程防氧化控制： 使用专用铜加工切削液，加工后立即进行超声波清洗和钝化处理，较后真空包装。
边缘倒圆处理： 对所有锐边进行R1-R2的圆角处理，使用球头铣刀精加工，确保圆滑过渡。
结果： 交付的铜排手板经三坐标检测，空间位置度误差≤0.2mm，所有螺纹孔通止规检测合格。温升测试显示，其导电性能完全符合设计要求，客户据此优化了最终图纸并确认了批量生产工艺。
在铜及铜合金手板领域，聚诚精密提供从导电导热性能验证到精密结构制造的全流程服务：
铜材专用加工工艺库： 我们建立了覆盖紫铜、黄铜、青铜、铍铜的完整加工参数、刀具选型和防粘刀解决方案。
复合工艺整合能力： 我们具备CNC加工、精密折弯、焊接、热处理等复合工艺的整合能力，能满足复杂铜件的制造需求。
表面处理一体化： 我们深度整合了钝化、电镀、抛光等全套表面处理资源，可为客户提供从毛坯到成品的完整交付服务。
导电导热性能验证支持： 我们可协助客户进行导电率测试、温升测试、接触电阻测量等性能验证，提供完整的数据链支持。
铜手板是验证电气、电子、热管理类产品性能的关键载体。聚诚精密以丰富的材料加工经验、专业的工艺技术和严谨的质量管控，助您获得高保真、高性能的铜质原型，为产品创新提供坚实支撑。
铜手板制作，是对材料特性、切削机理和工艺细节的综合把握。它要求制造者不仅要理解铜的导电导热本质，更要熟知其“软”与“粘”的加工特性，并能针对性地设计刀具、参数和工艺路径。无论是验证大电流导体的温升特性，还是测试高频连接器的信号完整性，一个高质量的铜手板都能提供真实可靠的数据支持。选择具备深厚技术积淀和丰富实践经验的合作伙伴，是确保铜手板项目成功的关键。
