"李工，我们这个产品设计图看起来很不错，但做出来实际效果会怎样呢？"这是产品经理最常问的问题。我的回答总是："先打个外观手板看看吧。"今天，我就来详细说说这个产品开发过程中的"试衣镜"——外观手板。
简单来说，外观手板就是产品的"首件样品"。它不像功能手板那样需要实现所有功能，而是专注于还原产品的外观效果。

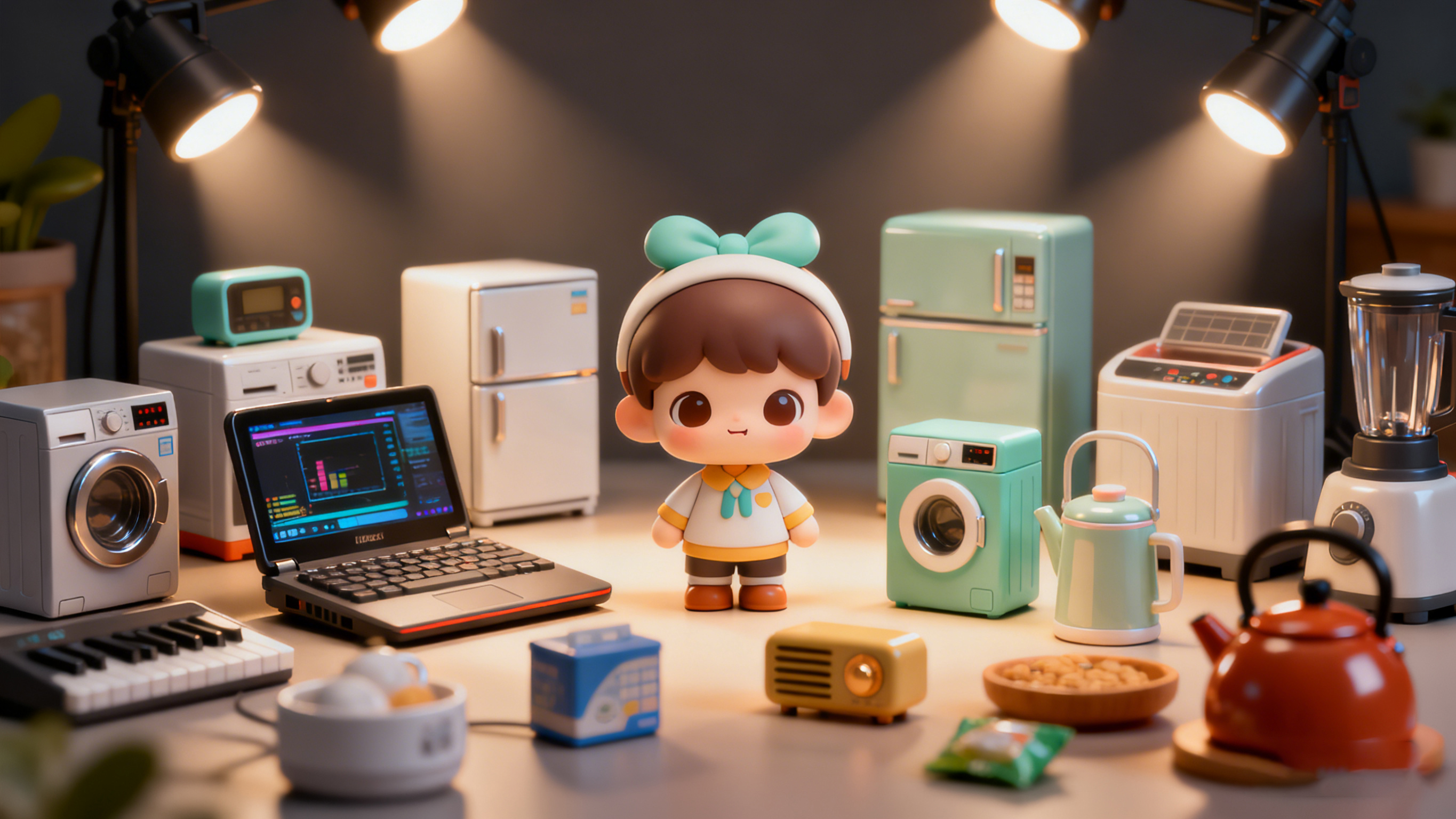

图1：各种产品的外观手板，能够真实展现最终产品的外观效果
只关注"看起来怎么样"，不关注"用起来怎么样"。重点还原造型、色彩、材质质感、表面处理等视觉效果。
要求表面处理精美，色彩准确，细节到位。好的外观手板甚至比量产产品还要漂亮。
主要用于设计评审、市场调研、客户确认、展会展示等需要直观感受产品外观的场合。
去年有个智能音箱项目，设计图看起来很时尚，但打出外观手板后才发现：实际尺寸显得笨重，配色也没有效果图那么协调。幸好及时调整，避免了批量生产后的损失。
外观手板的价值，远不止"看看样子"那么简单：
一个精美外观手板的诞生，需要经过这些步骤：
首先要明确：这个手板主要用来做什么？是内部评审还是给客户看？这决定了制作的精细程度和成本投入。
根据复杂度、精度要求、交付时间选择合适的工艺。CNC适合高精度，3D打印适合复杂结构。
选择与量产材料特性相近的板材，确保外观效果的真实性。常用的有ABS、PC、亚克力等。
这是外观手板的灵魂。喷涂、丝印、电镀、拉丝、打磨等工艺的巧妙运用，让手板"活"起来。
检查尺寸精度、装配关系、表面效果，确保手板真实反映设计意图。
不同工艺做出来的外观效果差异很大，选对工艺很重要：

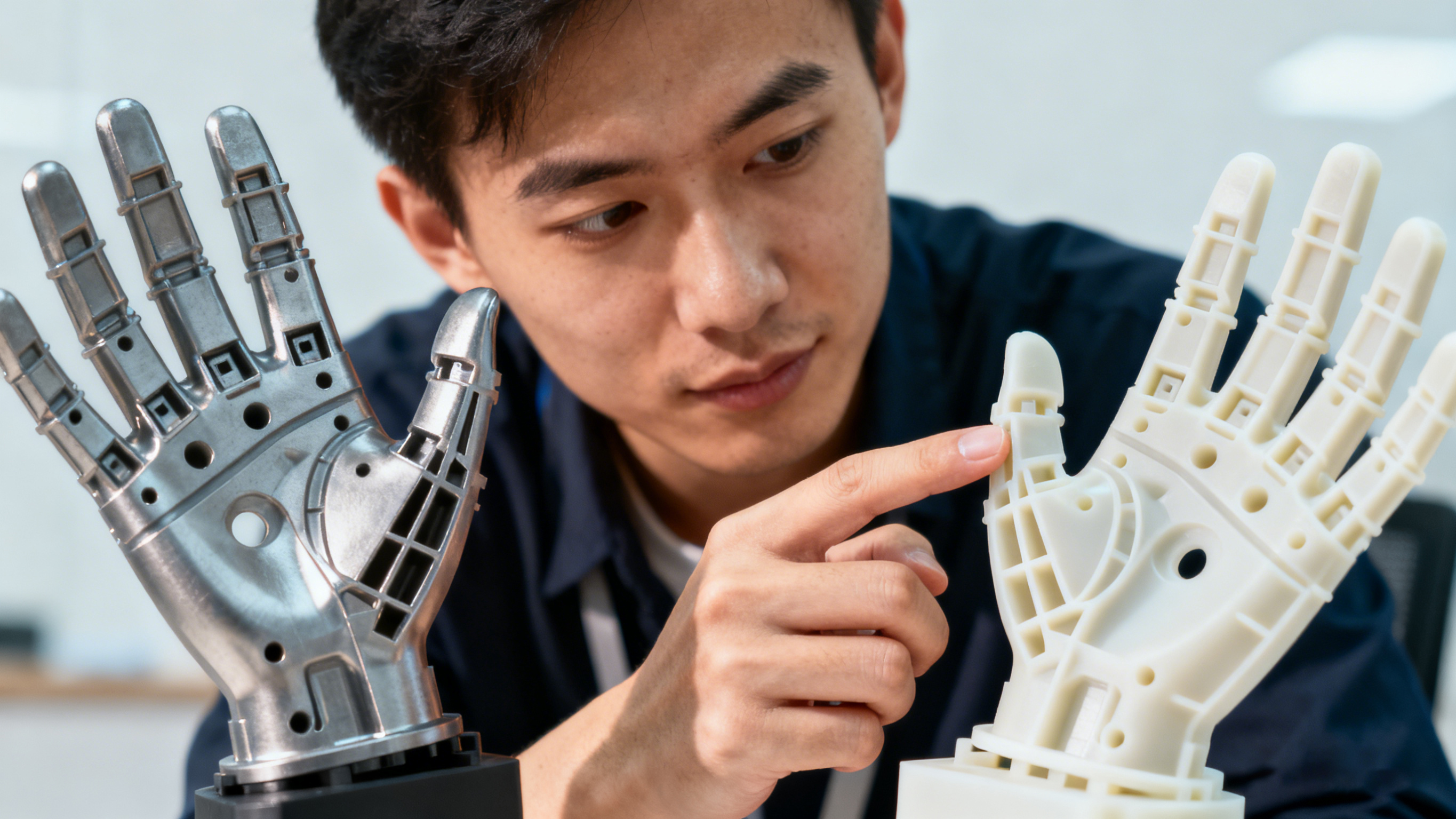

图2：CNC加工与3D打印手板的表面细节对比
| 工艺类型 | 外观效果 | 适用情况 | 老师傅建议 |
|---|---|---|---|
| CNC加工 | 表面质量好，质感真实 | 高要求的外观验证、展示样品 | "要面子，选CNC" |
| 3D打印 | 细节丰富，但层纹明显 | 复杂结构、快速验证 | "求快求复杂，选3D打印" |
| 真空复模 | 效果逼真，可做小批量 | 多个相同样品、小批量展示 | "要数量又要质量，选复模" |
有个客户要做智能手表手板，开始选了3D打印，发现表面有层纹，质感不够好。后来改用CNC加工＋精细喷涂，效果立即提升了好几个档次，客户当场就确认了设计方案。
根据多年经验，我整理了几个最常被问到的问题：
答：通常不需要。外观手板重点关注外部效果，内部可以做实心或者简单支撑。但如果要展示装配关系，就需要做出内部结构。
答：从几百到几万都有，取决于尺寸、复杂度、工艺选择和表面处理要求。一般来说，手机大小的产品在1000-3000元之间。
答：简单产品2-3天，复杂产品5-7天。如果涉及特殊表面处理，时间会更长一些。
答：现在的技术已经很成熟，通过专业的调色和表面处理，能够做到与量产产品95%以上的相似度。
外观手板就像产品开发的"试衣镜"，在设计阶段就能看到产品的"真人秀"。它不仅是验证设计的手段，更是沟通的桥梁、决策的依据、风险的保障。我的建议是：重要产品一定要先做外观手板，这笔投资肯定物超所值。
——聚成精密 王师傅
