智能手表作为现代智能穿戴设备的核心代表，早已超越传统腕表的时间显示功能，成为集健康监测、运动追踪、通讯交互于一身的贴身科技伴侣。其外壳不仅是保护内部精密电子元件的坚固铠甲，更是品牌美学、佩戴舒适度与功能集成度的集中体现。从铝合金的轻盈、不锈钢的质感，到陶瓷的温润、玻璃的通透，每一款成功的智能手表背后，都有一系列精益求精的外壳手板。与普通表壳不同，智能手表外壳手板还需验证传感器窗口的光学性能、天线信号的穿透效率、无线充电的传输效率等独特功能，这对精密加工提出了更高要求。
智能手表外壳手板的价值，在于它能模拟最终产品在智能功能、佩戴体验和结构可靠性上的综合表现：

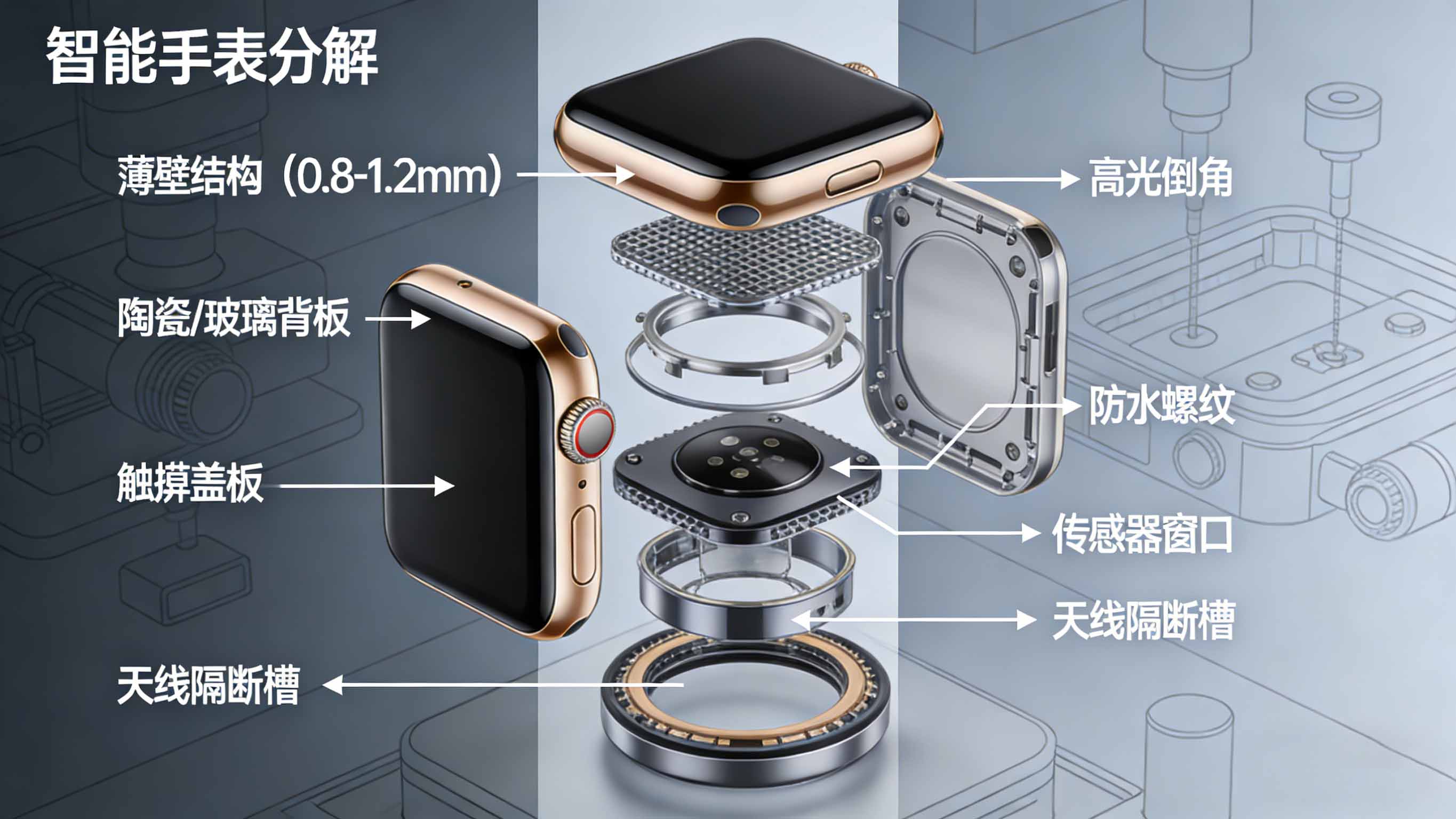

图1：智能手表的复杂结构对精密加工和功能验证提出了多元化要求。
智能功能集成验证： 与普通表壳不同，智能手表外壳需集成心率传感器、血氧传感器、GPS天线、无线充电线圈等多种功能元件。手板阶段需验证传感器窗口的光学透过率、天线信号的接收强度、无线充电的传输效率，确保智能功能的可靠性。
穿戴舒适度与人体工学评估： 智能手表通常全天佩戴，对舒适度要求极高。底盖弧度与手腕的贴合度、整机重量分布、表冠位置的人机交互、表带的连接强度，都需要通过手板进行实际佩戴测试和主观评估。
整机防水与密封性能验证： 智能手表需满足IP67/IP68级防水要求，外壳上的按键孔、扬声器孔、麦克风孔、充电触点等开口部位都需精密密封。手板可用于验证密封槽设计、防水螺纹配合以及整机气密性。
双材质组合工艺验证： 高端智能手表常采用金属中框+陶瓷背板或金属中框+玻璃盖板的双材质设计。两种材料的热膨胀系数、加工特性完全不同，手板阶段可验证异种材料的精密配合和长期可靠性。
表面触感与耐用性测试： 智能手表与皮肤长期接触，对表面质感、抗过敏性和耐用性要求高。手板可用于验证PVD镀膜的附着力、AF涂层的防指纹效果、陶瓷表面的耐刮擦性能。
智能手表外壳的材料选择，需在结构强度、信号穿透、佩戴舒适度和美学质感之间找到较佳平衡：
特性： 轻量化（密度2.7g/cm³），导热性好，阳极氧化后色彩丰富。但对天线信号有一定屏蔽，需设计天线隔断槽。
典型应用： 中框、后盖、表冠、按键。
功能验证要点： 天线隔断槽的宽度和位置对信号强度的影响，需通过手板进行实测。
特性： 强度高（铝合金3倍以上），质感优异，PVD镀膜后色彩丰富。但密度大（7.93g/cm³），对天线信号屏蔽较强。
典型应用： 中框、表冠、按键。
功能验证要点： 信号屏蔽严重，通常需将天线外置或采用陶瓷/玻璃背板作为信号窗口。
特性： 比强度高，比不锈钢轻40%，亲肤不过敏，耐腐蚀。对信号屏蔽相对较弱。
典型应用： 高端智能手表表壳。
功能验证要点： 加工难度大，成本高，适用于旗舰机型。
特性： 硬度极高（莫氏硬度8.5），耐磨损，亲肤不过敏，质感温润如玉，对无线信号完全透明，是理想的背板材料。
典型应用： 背板、表圈、表冠。
功能验证要点： 陶瓷背板的厚度对无线充电效率的影响，传感器窗口区域的光学透过率。
特性： 硬度高（莫氏硬度6-7），透光率好，化学强化后强度显著提升，2.5D/3D热弯可实现曲面效果。
典型应用： 触摸屏盖板、光学传感器窗口。
功能验证要点： AF涂层的防指纹效果、3D曲面区域的触控灵敏度、传感器窗口的光学透过率。
PC+玻纤： 韧性好，易成型，成本低，对信号无屏蔽，适合儿童智能手表或中低端机型。
LCP（液晶聚合物）： 介电常数低，是理想的天线支架材料。
智能手表外壳手板的核心挑战在于如何在微小尺寸上同时实现智能功能集成与精密结构：

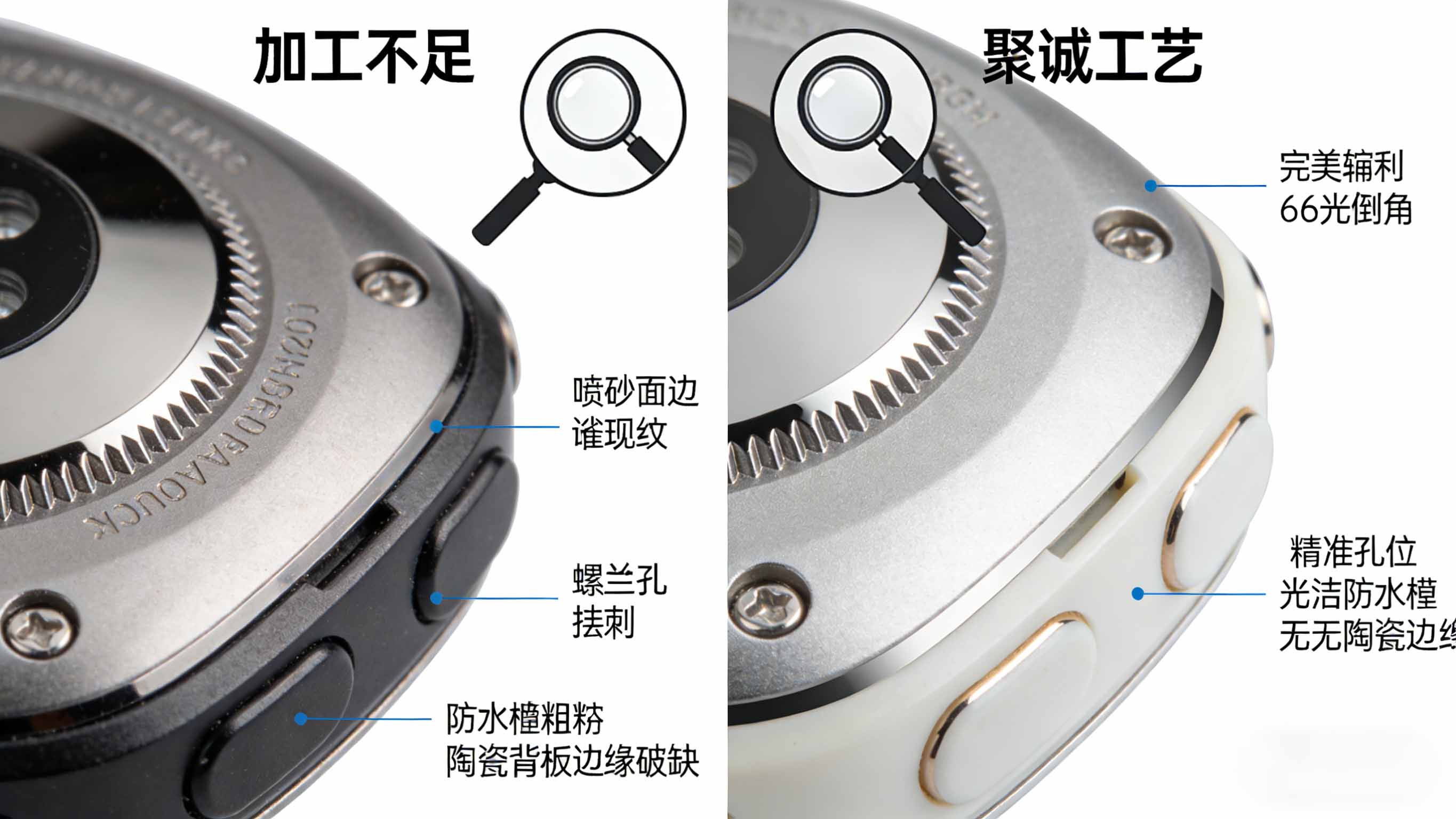

图2：智能手表的智能功能与美学价值体现在每一个微小的细节之中。
心率传感器、血氧传感器等光学传感器对窗口材料的透光率和表面光洁度要求极高。加工过程中产生的微细刀痕或表面缺陷会严重影响信号质量。
系统性解决方案：
超精加工与抛光： 对传感器窗口区域采用超精加工（Ra≤0.1μm），再进行手工光学抛光，确保表面无任何细微缺陷。
涂层保护： 加工完成后立即覆盖保护膜，防止后续工序污染或划伤光学表面。
透光率检测： 使用分光光度计测量窗口区域的透光率，确保符合设计要求。
不锈钢的热膨胀系数（~17×10⁻⁶/℃）与氧化锆陶瓷（~10×10⁻⁶/℃）差异较大，在温度变化时可能产生过大应力导致装配失效。
系统性解决方案：
温度补偿设计： 在设计阶段预留合理的温度补偿间隙，通过CAE仿真优化配合公差。
精密装配与测试： 在装配后经历温度循环测试（-20℃~60℃），验证配合可靠性。
柔性缓冲层： 在金属与陶瓷之间引入薄层柔性缓冲材料（如特种胶粘剂），吸收热应力。
金属外壳对天线信号有显著屏蔽作用，如何在保证结构强度的同时确保天线性能是核心难题。
系统性解决方案：
天线隔断槽设计： 在金属中框上设计精密隔断槽（宽度0.5-1.0mm），填充非金属材料，形成天线信号窗口。
陶瓷/玻璃背板配合： 采用陶瓷或玻璃背板作为天线信号的主要传输路径，金属中框仅作为结构支撑。
实际信号测试： 手板装配后使用网络分析仪实测天线信号强度，验证设计效果。
智能手表需在游泳、淋浴等场景下使用，防水结构涉及多个界面：屏幕与中框、背板与中框、按键与中框、充电触点等。
系统性解决方案：
阶梯式密封设计： 对关键部位采用双重密封结构，即使一层失效仍能保证防水。
防水螺纹加工： 对底盖等可拆卸部件采用精密螺纹配合，螺纹光洁度Ra≤0.8μm，确保密封性。
气密性测试： 装配后使用气密性测试仪进行IP67/IP68级防水测试，验证整机密封性能。
克服这些挑战，需要经验丰富的工艺工程师和高性能的精密加工装备。专业的CNC手板加工是确保智能手表外壳手板功能与精度兼备的核心环节。
智能手表外壳手板的最终魅力与功能性，很大程度上取决于后处理的工艺水平：
PVD镀膜： 物理气相沉积适用于不锈钢、钛合金，可镀制深空黑、金色、玫瑰金等装饰性涂层，同时提高表面硬度和耐磨性。需测试膜层附着力、耐汗液腐蚀性。
AF涂层（防指纹涂层）： 在玻璃或陶瓷表面镀制氟聚合物涂层，降低表面能，实现防指纹、易清洁效果。需测试接触角、耐磨次数。
阳极氧化： 专用于铝合金，可生成坚硬耐磨的氧化膜，并可染成多种颜色。硬质氧化可获得更高硬度（HV400+），适合经常摩擦的表冠部位。
陶瓷抛光： 对氧化锆陶瓷进行精密研磨和抛光，获得镜面般的光泽和温润的触感。需控制抛光时间，避免过度去除材料。
激光镭雕： 用于加工Logo、刻度、装饰纹理，以及天线隔断槽的非金属填充区域的精确定位。
智能手表外壳手板的最终价值，体现在与内部元件的装配验证和整机功能测试上：
精密装配验证： 在百级洁净环境中进行装配，验证外壳与屏幕、电池、主板、传感器模组的配合间隙，确保装配过程无干涉、无损伤。
IP68防水测试： 进行逐级防水测试，先进行气密性测试，再放入水压舱模拟50米水深，后续进行冷凝测试，确保整机密封性。
无线充电效率测试： 测试不同背板材料（陶瓷、玻璃、金属）对无线充电效率的影响，优化线圈位置和外壳厚度。
天线信号强度测试： 使用网络分析仪测试GPS、蓝牙、WiFi等天线的信号强度，验证天线隔断槽和背板材料的实际效果。
佩戴舒适度评估： 组织不同手腕尺寸的测试人员佩戴，评估重量分布、表耳贴合度、表冠操作便利性，收集主观反馈。
按键手感测试： 测试表冠旋转的阻尼感、侧边按键的按压行程和回弹力，使用手感测试仪量化力值曲线。
客户需求： 制作5件用于极限环境测试和发布会展示的旗舰运动智能手表外壳手板。要求中框为Grade 5钛合金（TC4），背板为氧化锆陶瓷，集成心率传感器窗口、血氧传感器窗口、GPS天线、无线充电线圈。需通过-20℃~60℃温度循环测试、50米防水测试、10万次按键寿命测试。
核心挑战：
钛合金与陶瓷的热膨胀系数差异大（钛合金~8.6×10⁻⁶/℃，陶瓷~10×10⁻⁶/℃），温度循环中可能产生应力开裂。
心率传感器窗口要求极高透光率，且不能有任何加工痕迹。
钛合金加工难度大，薄壁结构（最薄处0.8mm）易变形。
整机需通过50米防水测试，对密封结构要求苛刻。
聚诚实施的解决方案：
热膨胀匹配设计与验证： 通过CAE仿真优化配合间隙（设计值0.015mm），在装配时采用柔性缓冲层（特种航天胶粘剂），经历10次温度循环测试后无异常。
钛合金专用加工策略： 使用PCD金刚石刀具，采用低速大进给策略（切削速度30m/min，进给0.1mm/r），高压冷却确保散热。精加工时预留0.1mm余量，使用新刀完成最终尺寸。
传感器窗口光学级加工： 陶瓷背板上的传感器窗口采用“粗磨-半精磨-精磨-抛光”四阶段工艺，使用金刚石磨头逐步减小粒度（600#→1200#→2000#→3000#），最终表面粗糙度Ra≤0.05μm，透光率≥92%。
双重防水结构设计： 底盖采用防水螺纹+O型圈双重密封，按键采用双层硅胶密封结构。装配后逐件进行气密性测试（压力0.5bar，保压60秒），确保防水性能。
多阶段表面处理： 钛合金中框精加工后进行手工研磨去除刀痕，侧面进行精密喷砂（150目白刚玉），高光区域进行镜面抛光，后续进行PVD镀膜（目标颜色：太空灰）。陶瓷背板进行精密研磨抛光，获得镜面光泽。
结果： 交付的外壳手板经客户装配测试，所有功能验证通过。温度循环测试后配合间隙无变化，防水测试通过50米水深，传感器信号质量达标。客户将手板用于极限环境测试和发布会展示，获得了专业媒体和渠道商的高度评价。
在智能手表及智能穿戴设备手板领域，聚诚精密代表着行业领先的智能功能集成与精密加工能力：
智能功能导向的工艺设计： 我们不仅关注外观和结构，更深入理解传感器、天线、无线充电等智能功能对材料、加工和装配的特殊要求，从设计阶段就融入功能验证思维。
异种材料组合加工专长： 我们具备钛合金-陶瓷、不锈钢-玻璃等多种异种材料的组合加工经验，能通过精密配合和缓冲层设计解决热膨胀匹配难题。
光学级表面加工能力： 我们掌握从超精加工到光学抛光的完整技术链，能确保传感器窗口等关键区域的光学性能。
防水结构系统化验证： 我们提供从防水螺纹加工、密封槽设计到整机气密性测试的全套防水解决方案，确保产品达到IP68级防护。
表面处理一站式整合： 我们深度整合了PVD镀膜、AF涂层、阳极氧化、陶瓷抛光等全套表面处理资源，能为客户提供从毛坯到成品的完整交付服务。
智能手表外壳手板是智能穿戴产品从概念走向量产的关键验证载体。聚诚精密以智能功能为导向、精密加工为基础、系统验证为保障，助您打造兼具科技感与舒适度的智能手表原型，在激烈的市场竞争中赢得先机。
智能手表外壳手板制作，是对精密加工技术、材料科学、智能功能集成与人体工学的综合考验。它要求制造者不仅要掌握微细加工的精度控制，更要理解传感器、天线等智能元件的功能需求，以及温度变化、汗水腐蚀等实际使用环境对产品的影响。一个成功的智能手表外壳手板，能够在方寸之间完美呈现设计师的美学构想，同时为智能功能的可靠实现提供坚实保障。从铝合金到钛合金，从不锈钢到陶瓷，选择兼具智能功能理解深度和精密加工技术广度的专业伙伴，是确保智能穿戴产品从良好到卓越的关键。
