陶瓷材料，以其超高硬度、耐高温、电绝缘性及生物相容性等卓越性能，在航空航天、医疗植入、半导体制造和电子工业等领域占据着不可替代的地位。然而，陶瓷的硬脆特性——硬度可达HV1500-3000，远超金属，而断裂韧性极低——使其成为典型的难加工材料。制作陶瓷手板，核心目的是验证那些需要在极端工况下工作的精密部件设计，如人工关节、半导体夹具、陶瓷基板、耐磨密封环等。其手板制作是对制造商设备刚性、刀具技术、工艺经验及全过程质量管控的考验。
当产品需要在极端环境中长期可靠工作时，陶瓷手板成为验证设计可行性的关键环节：

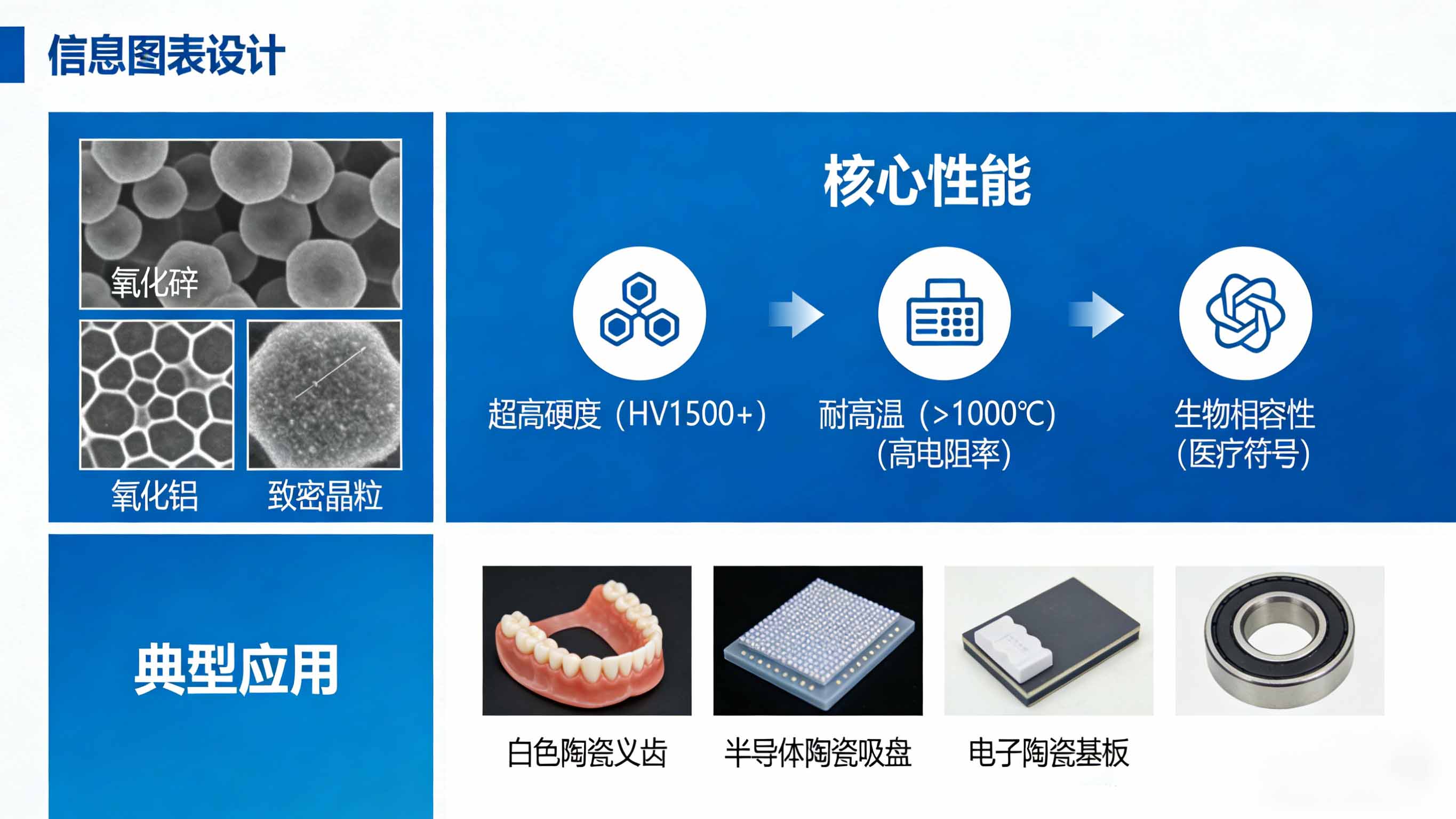

图1：陶瓷的综合性能使其成为验证极端工况下精密部件的战略材料。
超高硬度与耐磨性验证： 陶瓷的硬度可达HRC90以上（相当于HV1500-3000），远超工具钢。适用于验证耐磨密封环、轴承、喷嘴等部件在长期摩擦工况下的寿命表现。
耐高温与热稳定性测试： 先进陶瓷可在1000℃以上保持性能稳定，热膨胀系数极低（如氮化硅仅3.2×10⁻⁶/℃）。适用于验证航空航天热端部件、高温电绝缘件的设计合理性。
电绝缘与介电性能验证： 氧化铝陶瓷的体积电阻率可达>1×10¹⁴ Ω·cm，是理想的绝缘材料。手板可用于验证半导体静电吸盘、真空电子器件绝缘结构的电性能。
生物相容性与植入级验证： 氧化锆陶瓷具有良好的生物相容性，断裂韧性可达10MPa·m½，是制作人工关节、牙科植入物等医疗器械手板的理想材料。
陶瓷材料根据成分和性能可分为以下主要类别：
特性： 断裂韧性高（可达10MPa·m½），抗弯强度可达900MPa以上，是陶瓷中韧性较好的材料。热膨胀系数接近金属，适合陶瓷-金属复合结构。
典型应用： 人工关节、牙科修复体、光纤连接器、精密刀具、模具型芯。
特性： 硬度高（可达HV1800），绝缘性好，耐化学腐蚀，成本相对可控。纯度越高（如99.5%以上），性能越优异。
典型应用： 半导体夹具、陶瓷基板、密封环、耐磨衬板、高压绝缘子。
特性： 综合性能优异，抗热震性好，热膨胀系数低（3.2×10⁻⁶/℃），高温强度保持率高。
典型应用： 陶瓷轴承、燃气轮机部件、焊接定位销、切削刀具。
特性： 极高的导热系数（可达170-230 W/m·K），同时保持优良的电绝缘性。
典型应用： IGBT散热基板、大功率LED封装基座、半导体静电吸盘。
特性： 硬度极高（莫氏硬度9.2-9.5），耐磨性优异，高温稳定性好，热导率高。
典型应用： 机械密封环、防弹装甲、高温喷嘴、半导体工艺部件。
特性： 硬度仅次于金刚石和立方氮化硼，密度低，中子吸收能力强。
典型应用： 防弹装甲、核反应堆控制棒、耐磨喷嘴。
陶瓷是典型的难加工材料，其加工难度源于材料本征的硬脆特性：
图2：征服陶瓷加工，需要从刀具、参数、冷却到装夹的系统性工艺方案。
陶瓷的断裂韧性低，切削力稍有不均或刀具冲击即可能导致边缘崩缺，严重时整体开裂报废。
系统性解决方案：
必须使用金刚石刀具： 陶瓷硬度远超硬质合金，只能采用金刚石（PCD）或CBN磨具进行加工。刀具粒度选择800-1500目以保证表面质量。
“高转速、小进给、小吃深”原则： 主轴转速20000-30000r/min，进给量50-200mm/min，单次切深不超过0.1-0.3mm，通过多次分层加工逐步去除余量。
优化刀具路径： 避免尖角切削和突然变向，在精加工边缘时采用顺铣和缓进给，减少冲击]。
陶瓷的高硬度导致金刚石刀具磨损极快，不仅增加刀具成本，更影响加工精度和表面质量。
系统性解决方案：
合理规划加工阶段： 粗加工采用金刚石砂轮进行轮廓磨削，快速去除余量；精加工使用细粒度金刚石铣刀或磨具，减少精加工阶段的刀具负载。
在线刀具状态监控： 配备刀具磨损监测系统，及时更换磨损刀具，避免因刀具钝化导致的崩边风险。
冷却液选择： 必须使用油基冷却液或高压气冷，水基冷却液可能渗入微裂纹导致强度下降。
在陶瓷上加工微小孔（<Ø0.5mm）或薄壁结构（<1mm）极易导致工件破裂。
系统性解决方案：
高刚性机床与减振系统： 使用高精度陶瓷雕铣机，配备减振装置，避免加工振动导致陶瓷崩裂。
微细加工专用刀具： 采用微径金刚石钻头（最小可达Ø0.3mm），配合啄钻循环工艺，逐步深入。
辅助支撑： 对薄壁区域设计可溶支撑或低熔点合金填充，加工后去除。
克服这些挑战，需要经验丰富的工艺工程师和高性能的加工装备。专业的CNC手板加工是确保陶瓷手板质量和功能实现的核心环节。
陶瓷手板的完整工艺流程需分阶段精细控制：
设计与编程： 根据陶瓷的硬脆特性优化3D模型，避免尖角和壁厚突变。编写CNC程序时需考虑分层加工路径和缓进给策略。
设备与刀具准备： 选择高刚性陶瓷专用CNC机床（主轴转速≥20000r/min），配备金刚石刀具和油基冷却系统。
材料固定： 采用真空吸盘或专用夹具固定陶瓷坯体，确保加工过程中无位移和振动。
粗加工： 使用金刚石砂轮进行轮廓粗磨，快速去除大部分余量，预留0.1-0.3mm精加工余量。加工后需检查表面是否有微裂纹。
半精加工： 降低切深至0.05-0.1mm，修正粗加工的尺寸偏差，进一步接近最终尺寸。
精加工： 使用细粒度金刚石刀具，以“高转速、小吃深”原则进行磨削或抛光式切削，保证尺寸精度（可达±0.005mm）和表面光洁度（Ra≤0.4μm）。
后处理与检验： 清洗去除切削液和碎屑。使用三坐标测量机、激光共聚焦显微镜等检测尺寸精度和表面质量。可根据需要进行涂层或热处理。
客户需求： 制作一件用于晶圆传输测试的氧化铝（99.5%）静电吸盘手板。零件直径200mm，厚度5mm，表面需加工出深度0.5mm的同心圆气槽和多组微孔（孔径0.8mm），平面度要求≤0.01mm，表面粗糙度Ra≤0.4μm，且所有边缘无崩缺。
核心挑战：
大面积薄板结构，加工中极易因应力释放导致翘曲变形。
多组微孔加工极易在出口侧产生崩边，影响真空密封性能。
气槽的深度和宽度一致性要求高，刀具磨损需严格控制。
作为半导体设备部件，对洁净度和表面完整性要求严苛。
聚诚实施的解决方案：
专用真空吸附平台： 设计高平整度的多孔陶瓷真空吸盘，实现工件背面均匀吸附，从源头控制装夹变形。
“粗磨-半精磨-精磨”多阶段工艺： 使用金刚石砂轮进行大平面磨削，分阶段去除余量。每阶段后松开工件释放应力，重新吸附后再进行下一道工序。
微孔加工“反锪”技术： 钻微孔时采用“啄钻+预钻引导”工艺，在即将钻穿时降低进给速度，并在出口侧采用反锪工具进行倒角处理，彻底杜绝出口崩边。
在线测量与补偿： 精加工过程中使用接触式测头实时监测平面度和槽深，动态补偿刀具磨损带来的尺寸偏差。
结果： 交付的吸盘手板经三坐标检测，平面度0.008mm，所有微孔边缘光滑无崩缺，粗糙度Ra 0.32μm。客户顺利完成晶圆吸附测试，为后续的量产提供了关键工艺数据。
在陶瓷及各类硬脆材料手板领域，聚诚精密代表着行业高端的工艺解决能力：
硬脆材料深度工艺知识库： 我们建立了覆盖氧化锆、氧化铝、氮化硅、碳化硅等各类陶瓷的完整加工参数、金刚石刀具选型和崩边控制方案。
高刚性专用加工装备： 配备高精度陶瓷雕铣机、五轴联动精密磨床，主轴转速可达30000r/min以上，满足高速精加工需求。
微细特征加工专长： 掌握微孔（最小Ø0.3mm）、薄壁（≤0.5mm）、复杂曲面等精细特征的加工技术。
全过程质量管控： 严格执行ISO 9001质量体系，配备三坐标测量（精度0.5μm）、激光共聚焦显微镜等检测设备，确保每件手板可追溯、可验证。
陶瓷手板是验证装备核心部件设计的关键载体。聚诚精密以领先的工艺技术、深厚的材料科学认知和系统的工程能力，助您征服最较具挑战性的硬脆材料原型制造任务，为半导体、医疗、航空航天等领域的创新之路提供坚实支撑。
陶瓷手板制作，是对材料科学、精密加工与系统工程能力的考验。它要求制造者不仅掌握常规的切削技艺，更要深刻理解硬脆材料的断裂机理、热力学行为，并能将刀具技术、工艺参数、冷却策略与装夹方式有机融合。一个成功的陶瓷手板项目，能为半导体设备、医疗植入物、航空航天部件等高端领域的核心部件开发提供无可替代的实体验证，显著降低从设计到量产的技术风险。选择兼具深厚技术积淀、专用加工装备和系统化质量管控的专业伙伴，是确保此类高要求项目成功的关键。
