聚对苯二甲酸乙二醇酯薄膜或特定增强型聚酯材料（常统称为PETF），以其卓越的光学透明度、出色的机械强度、尺寸稳定性及良好的电气性能，在高端电子和光学领域的手板制作中占据独特地位。它不仅是简单的透明材料，更是承载精密电路、实现复杂光学功能的理想基材。制作PETF手板，旨在验证诸如柔性传感器、光学膜片组、高性能绝缘部件等前沿产品的设计可行性。其层状结构和各向异性，为精密加工带来了区别于均质塑料的独特挑战。
在需要验证以下复合性能的原型时，PETF显示出其不可替代的价值：

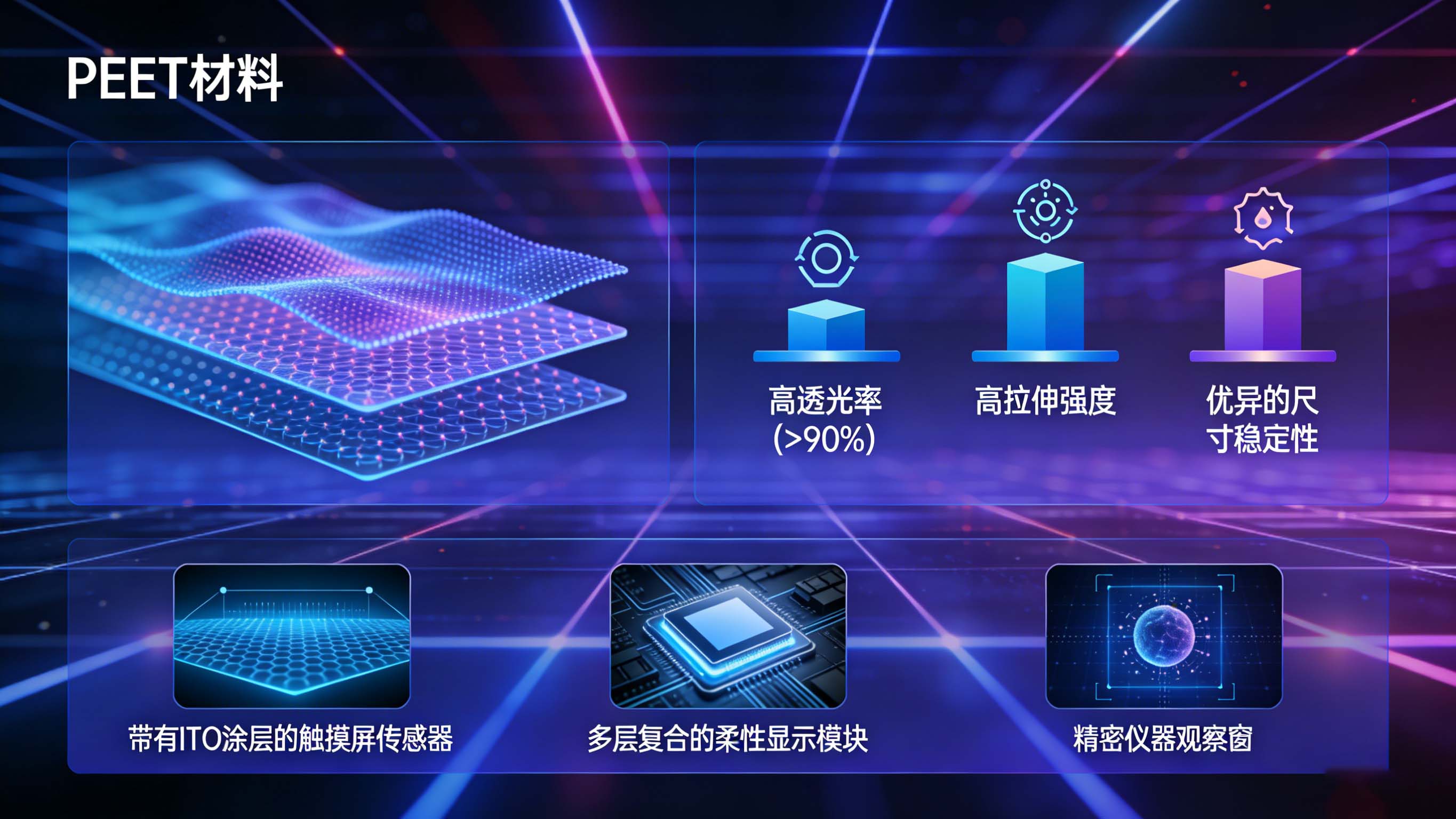

图1：PETF集优异光学性能与机械性能于一身，是高端功能原型的理想基材。
光学级透明度与表面质量： PETF薄膜透光率极高且雾度低，表面平整光滑，是制作导光板、扩散膜、触摸屏传感器视窗区域等光学元件的理想原型材料，用于验证光路设计和视觉清晰度。
高机械强度与尺寸稳定性： 相比普通PET或丙烯酸，PETF具有更高的拉伸强度和模量，且温湿度变化下尺寸收缩率极小，这对于需要精密对位和长期尺寸保持的功能手板（如柔性电路载体）至关重要。
优异的电气绝缘性与耐化学性： 是优良的绝缘材料，并能耐受多种溶剂，适用于验证高性能绝缘片、电子器件保护膜等原型。
可作为功能性涂层基材： PETF表面易于进行ITO（氧化铟锡）镀膜、硬化涂层、光学镀膜等处理，使手板能直接用于验证带涂层的终端产品功能。
对于要求严苛的PETF功能原型，CNC加工几乎是实现所需精度和功能完整性的较好可靠选择。
适用场景： 所有需要验证光学性能、电气性能、精密装配或涉及功能性涂层的PETF手板。
核心优势：
材料性能的完整性： 精密铣削能较大程度保持PETF原有的光学和机械性能，避免因加工方式引入的各向异性缺陷。
微米级精度与复杂轮廓： 能够实现极窄的走线槽、精密的切割轮廓、微细通孔以及复杂的3D曲面，满足电子和光学元件的装配要求。
为后处理提供完美基底： 高质量、低损伤的加工表面是后续进行真空镀膜、喷涂等高端表面处理成功的前提。
激光切割： 适用于简单二维轮廓切割，但会产生热影响区（HAZ），导致边缘熔化、发黄或产生微裂纹，严重影响光学和电气性能，不适用于功能验证。
3D打印： 目前没有材料能模拟PETF的光学-机械综合性能。层积工艺本身与PETF薄膜的均质特性背道而驰。
模切： 仅适用于大批量简单形状生产，无法实现复杂三维特征和精密内腔加工，不适合研发阶段的原型制作。
PETF，尤其是多层复合或涂层PETF的加工，需要应对其脆性、分层风险和对热敏感的特点：

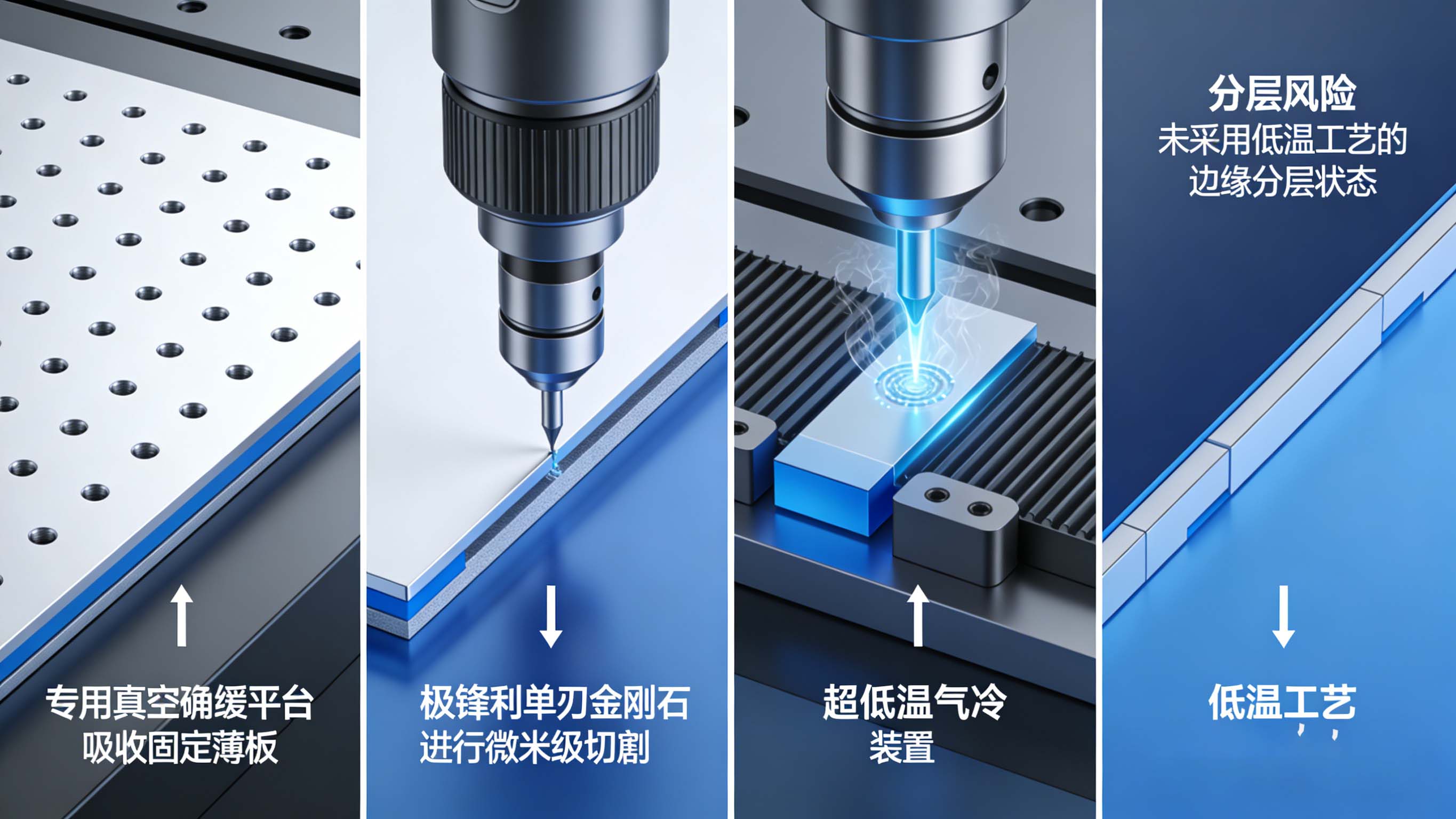

图2：针对材料特性的定制化工艺，是突破PETF加工瓶颈的关键。
对于多层复合PETF（如带离型膜、带胶层），不当的切削力极易导致各层之间剥离。材料本身也有一定脆性，薄壁或尖角处易发生微崩缺。
系统性解决方案：
较好的低应力装夹： 必须使用定制化的高密度微孔真空吸附平台，确保工件被均匀、大面积吸附固定，消除任何可能导致分层或震动的局部应力。
超锋利刀具与微切削策略： 使用金刚石涂层或单晶金刚石刀具，刃口需保持纳米级锋利度。采用微米级切削深度和极高的主轴转速，实现“切削”而非“撞击”材料。
极低温冷却： 采用液氮气化冷却或超低温冷风，瞬间带走切削热，防止热量在层间积聚导致胶层软化或材料局部熔化。
PETF对温度敏感，即使微小的热量积聚也可能导致切削边缘回熔、拉丝或产生“毛茸状”毛边，破坏光学效果和尺寸精度。
系统性解决方案：
强制冷却是硬性要求： 如前所述，高效的低温冷却是保证边缘质量的较好途径。
优化的刀具路径与参数： 编程时采用顺铣，并保持恒定的刀具负载。进给速度需与转速精密匹配，确保切屑被及时、干净地切断和移除。
PETF加工中易产生静电，吸附灰尘和切屑，污染工件表面，这对后续镀膜或光学测试是致命的。
系统性解决方案：
加工环境控制： 在洁净室或高度清洁的环境中进行加工，并配备离子风机消除静电。
无接触式后处理： 使用超纯水、超声波清洗等无接触方式进行清洁，并用无尘布和氮气吹干。
PETF手板的测试通常直指其功能性核心：
光学性能测试： 使用分光光度计测量透光率、雾度、色度坐标；评估表面缺陷（划痕、异物）对光学均匀性的影响。
电气性能验证： 对于带ITO等导电涂层的原型，测试方阻、透过率、耐弯折次数及线路导通性。
尺寸与形位精度全检： 使用非接触式光学测量仪或超高精度CMM，检测关键尺寸、平面度、孔位精度，确保与下游组件精确装配。
环境可靠性测试： 进行高低温循环、湿热老化测试，验证材料的尺寸稳定性和涂层附着力。
客户需求： 制作一片用于验证新型Micro-LED芯片转移工艺的临时键合载板原型。基材为超薄光学级PETF，其上需CNC加工出数万个微米级精密凹坑（用于容纳芯片），并保证凹坑阵列的全局位置精度、侧壁垂直度及底部光滑度，且加工过程不得引入任何污染或静电损伤。
核心挑战：
在厚度仅100μm的PETF薄膜上加工深宽比>1的微孔阵列，极易导致材料撕裂或变形。
数万个孔的位置精度要求亚微米级，对机床定位精度和热稳定性要求极高。
孔底和侧壁必须光滑无毛刺，否则会影响芯片拾取和放置的良率。
全过程必须在千级洁净室中完成，并控制静电。
聚诚实施的解决方案：
超精密平台与纳米级对刀： 使用具备纳米级定位分辨率和极高热稳定性的超精密CNC机床。开发了基于白光干涉仪的非接触式对刀系统，实现刀具的纳米级定位，避免接触损伤薄膜。
飞秒激光辅助超精密切削复合工艺： 创新性地采用飞秒激光在微孔轮廓处进行预烧蚀，改变局部材料性质，再使用定制单晶金刚石刀具进行“冷”切削，完美解决了薄材微孔加工中的撕裂与毛边问题。
全闭环环境控制： 整个加工过程在恒温恒湿、千级洁净、全程静电监控的环境下进行。加工后立即进行在线光学检测与清洗。
结果： 交付的载板手板完全满足设计指标，成功用于客户的工艺验证平台，芯片转移的定位精度和成功率大幅提升，为后续设备开发扫清了关键障碍。
在PETF等超精密、高性能薄膜材料加工领域，聚诚精密致力于挑战原型制造的极限：
超精密加工设备与工艺研发能力： 我们投资了面向微米/纳米制造的超精密机床，并持续研发复合工艺（如激光辅助加工），以解决传统方法无法处理的难题。
对薄膜与柔性材料加工的深刻理解： 我们积累了针对各类薄膜材料（PETF, PI, COP）的专用装夹、切削和变形控制数据库。
洁净室制造与全程质量管控： 我们配备符合标准的洁净车间，可执行对洁净度、静电、温湿度有严苛要求的原型制造任务。
跨学科技术整合： 我们能够将精密机械加工、激光工艺、光学检测等技术无缝整合，为客户提供一体化的原型解决方案。
PETF手板代表了当前精密原型制造的前沿。聚诚精密以前沿的工艺装备和严谨的科学态度，助力您将最前沿的电子与光学设计，转化为可供验证的高保真功能原型。
PETF手板制作，是精密机械工程、材料科学与极限工艺控制的深度结合。它已远远超出传统手板的范畴，直接服务于下一代显示、传感和电子封装技术的研发。此类项目的成功，不仅依赖于高端的设备，更依赖于跨学科的知识融合和解决非标问题的创新能力。对于有志于前沿技术研发的团队而言，选择具备相应制造能力和工艺研发精神的合作伙伴，是缩短研发周期、抢占技术制高点的战略性决策。
