聚醚醚酮（Polyetheretherketone, PEEK），被誉为“塑料高端存在”，是特种工程塑料金字塔顶端的材料。它集卓越的长期耐高温性、出众的机械性能、自润滑耐磨性、优异的耐化学腐蚀性以及符合医疗植入标准的生物相容性于一身。制作PEEK手板，旨在为航空航天、高端医疗器械、半导体制造及能源化工等领域的最苛刻应用，提供设计验证与功能测试的高保真原型。其高昂的成本与极高的加工难度，使得PEEK手板制作成为对制造商综合技术能力的高难度考验之一。
当产品需要在极端环境下可靠工作时，PEEK手板成为验证设计可行性的关键环节：

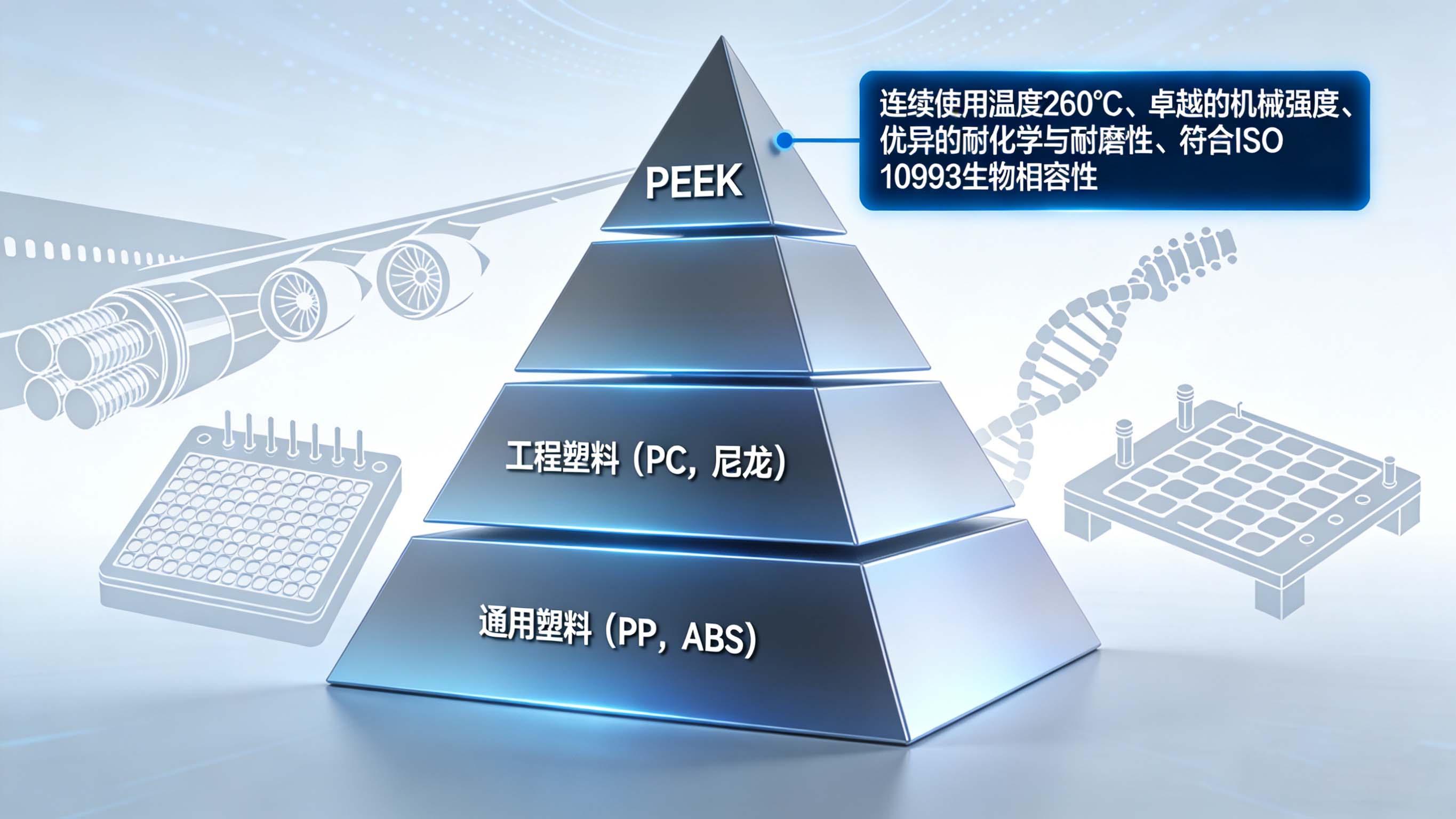

图1：PEEK的综合性能使其成为应对极端工况的原型材料较好选择。
极端温度环境下的性能验证： 长期使用温度可达260°C，短期耐受300°C以上。适用于验证航空发动机周边部件、高温传感器壳体、热流道系统元件等在持续高温下的尺寸稳定性与力学保持率。
高负载、耐磨运动部件原型： 具有与某些金属媲美的强度与刚度，且摩擦系数低，自润滑性好。是验证无油润滑齿轮、轴承、密封环、活塞环等运动副零件的理想原型材料。
植入级医疗器械功能与生物相容性测试： 符合ISO 10993生物相容性标准，可通过伽马射线或环氧乙烷灭菌。用于制作脊柱融合器、关节置换临时试模、手术器械手柄等手板，进行力学测试和手术模拟。
超强耐化学腐蚀与高纯度要求： 对绝大多数化学品呈惰性，且可达到极高的纯度。适用于半导体制造设备（晶圆夹具、蚀刻腔部件）、化工泵阀部件等耐腐蚀与防污染原型。
对于PEEK功能原型，因其对材料本征性能的要求，高精度CNC加工是较好可行的方案。与更常见的PC手板制作相比，PEEK对工艺的要求有数量级的提升。
适用性： 所有PEEK功能手板，无一例外。
不可替代的核心优势：
性能零妥协： 精密切削能完整保留PEEK的所有性能，这是进行真实工况测试的基础。任何其他工艺都会严重损害其性能。
应对极端几何挑战： 能够实现微细深孔、复杂内腔、薄壁高强度结构等，满足航空航天和医疗植入物的精密设计需求。
为后续处理奠基： 高质量的加工表面是进行等离子处理（提升生物活性）、精密涂层或与其他材料（如钛合金）复合装配的前提。
材料性能严重不符： 即使有PEEK线材的FDM打印，其层间结合强度、致密性、结晶度与机械性能远低于实心CNC件，无法承受高负载或高温测试。
精度与表面质量不足： 无法满足医疗器械或精密零件对尺寸和表面光洁度的苛刻要求。
结论： 目前仅能用于非承力、非关键的外观概念展示，无法用于功能性原型验证。
加工PEEK如同加工软金属，其高熔点、高韧性、低导热性及高成本构成了主要矛盾：

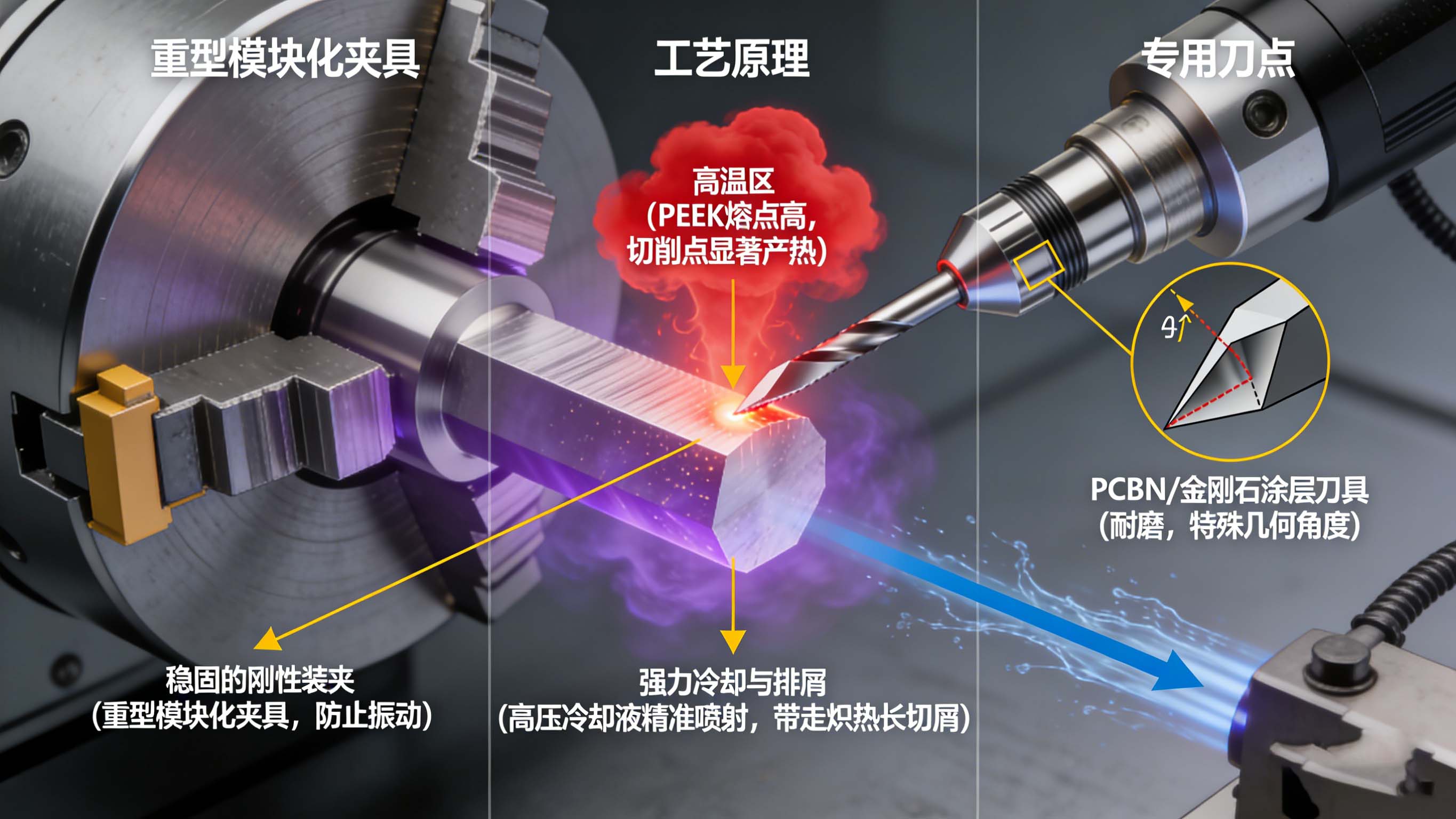

图2：征服PEEK加工，需要从热量管理、刀具技术和工艺稳定性三方面系统应对。
PEEK熔点高达343°C，且导热性差，切削热极易积聚在刀具刀尖，导致工件局部过热熔化（产生毛边或变质层），并加速刀具磨损。
系统性解决方案：
专用高性能刀具： 必须使用耐磨性较佳的聚晶立方氮化硼（PCBN）或金刚石（PCD）涂层刀具。刀具几何角度需针对PEEK的韧性进行优化。
强力高压冷却： 采用高压冷却系统（HPC），将冷却液精确喷射至切削点，不仅要冷却，更要利用高压将切屑冲断并带走，这是防止热量积累的关键。
优化的切削参数： 采用相对较高的线速度和适中的切深，使热量更多被切屑带走，而非传入工件。
PEEK切屑呈带状且坚韧，若不及时断屑和排出，会缠绕刀具、划伤已加工表面，并带来二次切削。
系统性解决方案：
断屑槽与高压冷却协同： 选择带断屑槽的专用刀片，配合前述的高压冷却，实现有效断屑。
精加工策略： 精加工时采用更小的切深和进给，并使用全新的锋利刃口，以获得更高的表面光洁度（可达Ra 0.4μm甚至更高）。
材料成本昂贵，任何加工失误都代价高昂。同时，PEEK对加工应力敏感，不稳定的工艺会导致零件变形或性能不均。
系统性解决方案：
工艺数据库与模拟： 依托成熟的PEEK加工工艺数据库进行编程，并在可能时进行切削力或热力耦合模拟，优化参数。
高刚性工艺系统： 使用高刚性机床、重型夹具，确保整个工艺系统稳定，减少振动，保证加工一致性。
分层加工与应力释放： 对于复杂零件，采用分步加工策略，中间安排去应力环节。
PEEK手板的后续处理直指其最终用途：
精密清洗： 使用医用级或电子级清洗剂，彻底去除切削液和污染物，特别是医疗和半导体应用。
表面处理： 可进行精细喷砂、抛光以达到特定的表面粗糙度。对于医疗植入物原型，可进行等离子体处理以改善表面润湿性或模拟生物涂层效果。
灭菌包装： 医疗相关手板可按客户要求进行灭菌（如EO灭菌）并提供无菌包装。
全维度检测： 不仅进行尺寸CMM检测，还可能包括：材料成分验证（确保牌号正确）、结晶度分析（影响力学性能）、孔隙率检查（特别是对密封件）、生物相容性测试样本制备。
客户需求： 制作一件用于振动与热真空环境测试的卫星载荷支撑框架原型。材料为碳纤维增强PEEK（CF/PEEK），结构为复杂拓扑优化的空间桁架，壁厚变化大，具有多处异型接口，要求极高的比刚度（刚度/重量比）和在-120°C至+120°C交变下的尺寸稳定性。
核心挑战：
CF/PEEK复合材料异常耐磨，对刀具磨损是灾难性的，且加工中碳纤维易导致分层和毛边。
拓扑优化结构导致大量悬臂和薄壁区域，加工中易颤振和变形。
异型接口的尺寸精度和表面质量直接影响与其它系统的连接，要求极高。
整个加工过程需保证极高的材料去除率以控制成本，同时又不能牺牲精度和表面完整性。
聚诚实施的解决方案：
定制化刀具与多阶段工艺： 针对CF/PEEK，我们定制了PCD金刚石涂层专用刀具，并设计了“快速粗开型-去应力-半精加工-最终精加工”的多阶段工艺。粗加工使用高进给铣削技术快速去除大部分余量；精加工使用小直径PCD刀具，以高转速、微切深策略保证表面质量和尺寸。
主动颤振抑制与智能夹具： 在编程阶段利用软件进行颤振预测并优化刀路。使用带有传感器和可调阻尼的智能夹具，在加工薄壁区域时主动抑制振动。
在机测量与补偿： 在关键的精加工工序前，使用高精度机床测头对工件进行在机测量，根据实测数据动态补偿坐标系，消除因材料应力释放和刀具磨损带来的误差。
结果： 交付的构件重量较铝合金设计减重35%，静态刚度测试达标，成功通过了客户模拟的极端热循环和振动测试，性能数据为最终飞行件设计提供了关键依据。
在PEEK及复合材料等高端工程材料的手板制造领域，聚诚精密代表着国内高端的工艺解决能力：
高端材料的深度工艺知识库： 我们建立了覆盖PEEK、PEI、PPSU等特种塑料及其复合材料的完整加工参数、刀具选型和故障排除数据库。
面向极端应用的工程化制造能力： 我们不仅加工零件，更理解航空航天、医疗植入等领域对原型的功能性、可靠性和数据完整性的严苛要求，并以此为导向组织生产。
高价值项目的风险管控与保障： 我们深知PEEK项目的高价值属性，通过工艺仿真、首件验证、全过程监控等手段，较大程度保障一次成功，降低客户的研发风险与成本。
跨领域技术整合： 我们具备将特种材料加工、复合材料工艺、超精密测量、有限元分析验证相结合的能力，为客户提供超越单纯“加工”的研发支持服务。
PEEK手板是挑战极限的象征。聚诚精密以前沿的工艺装备、深厚的材料科学认知和严谨的工程管理体系，助力您征服较高端的产品研发挑战，将不可能的原型变为现实。
PEEK手板制作，是精密制造能力与高端材料科学的高端对话。它超越了常规手板对于“形似”的追求，直指功能性原型“神似”的本质——即在极端条件下真实再现设计的性能。这类项目的成功，不仅依赖于高端的硬件，更依赖于对材料行为的深刻理解、对工艺边界的大胆探索以及对最终应用场景的敬畏之心。对于致力于突破性技术创新的团队而言，一个能够驾驭PEEK这类材料的合作伙伴，无疑是研发链路中最可靠和关键的基石。
