低碳钢，作为碳含量低于0.25%的碳素钢家族成员，以其优异的焊接性能、良好的塑性和极具竞争力的成本优势，在机械制造、结构工程和工业设备领域占据基础性地位。制作低碳钢手板，核心目的是验证那些对焊接可靠性、结构强度和成本控制有明确要求的产品设计，如设备机架、焊接箱体、安装支架、防护罩壳等。虽然其加工难度远低于不锈钢或钛合金，但要制作出尺寸精确、焊接可靠、表面合格的高质量原型，仍需对材料特性和工艺细节有系统性的把握。
当原型需要验证以下设计要素时，低碳钢成为极具性价比的选择：

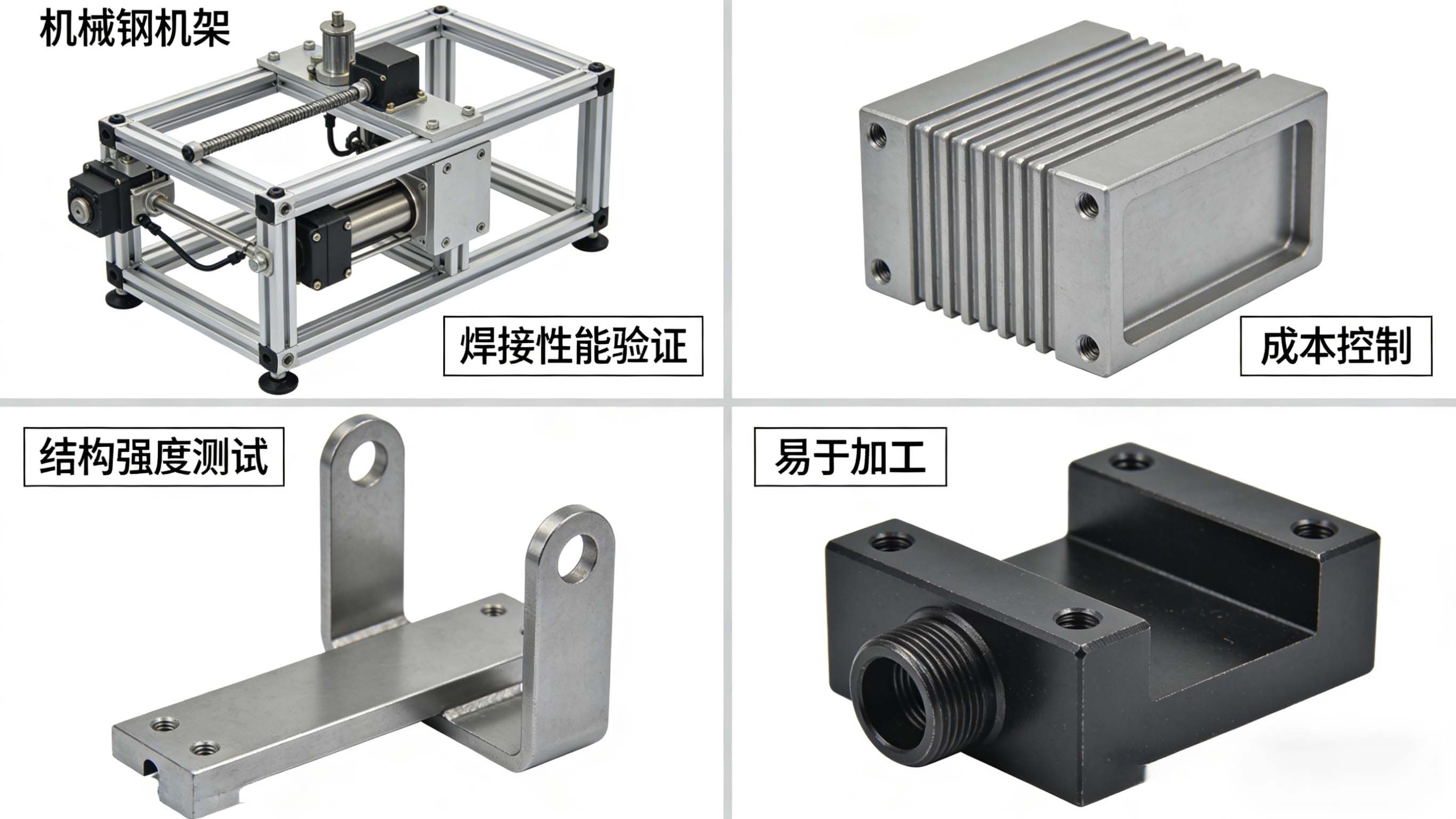

图1：低碳钢以其成本优势和工艺友好性，成为验证焊接结构与承力部件的必选材料。
焊接结构与装配验证： 低碳钢具有优异的焊接性能，是制作需要焊接组合的机架、箱体、管路系统等手板的理想选择。通过手板可以验证焊缝布置、焊接变形控制、焊后加工精度以及整体装配的可行性。
承力结构与刚度测试： 虽然强度不如中碳钢或合金钢，但低碳钢具有良好的塑性和韧性，能够承受一定的静载和冲击载荷。适用于验证机械支架、底座、防护结构等对刚度有要求的部件原型。
成本敏感项目的功能验证： 在项目早期或对成本有严格限制的情况下，低碳钢手板提供了一种经济高效的验证途径。其材料成本低廉，加工效率高，能够在预算内完成必要的结构和功能测试。
后续热处理工艺模拟： 对于最终产品需要进行渗碳、碳氮共渗等表面硬化处理的部件，低碳钢手板可用于预处理工艺的验证，评估热处理后的变形趋势和尺寸变化。
低碳钢家族中，不同牌号适用于不同的原型验证需求：
特性： 最通用、最经济的低碳钢牌号。含碳量适中，强度、塑性和焊接性能良好，切削加工性较好。
典型应用： 设备机架、焊接箱体、防护罩壳、安装支架、非关键结构件。适用于绝大多数需要验证焊接工艺和结构装配的原型。
加工要点： 常规硬质合金刀具即可，切削力适中，断屑良好。
特性： 强度略高于Q235，韧性更好，淬透性较低，常用于需渗碳处理的部件。表面质量优于Q235。
典型应用： 需渗碳淬火的小型轴类、齿轮毛坯、受力稍大的连接件、精密焊接部件原型。
加工要点： 切削性能良好，精加工时注意尺寸精度控制，为后续热处理预留余量。
特性： 含碳量极低，塑性较佳，适合冷冲压和深拉伸成型。
典型应用： 需要验证冲压工艺的薄壁壳体、油箱、汽车覆盖件等原型。
加工要点： 材质较软，切削时注意避免产生毛刺，可配合冲压工艺制作手板。
虽然低碳钢属于易加工材料，但要获得高质量手板，仍需关注以下问题：

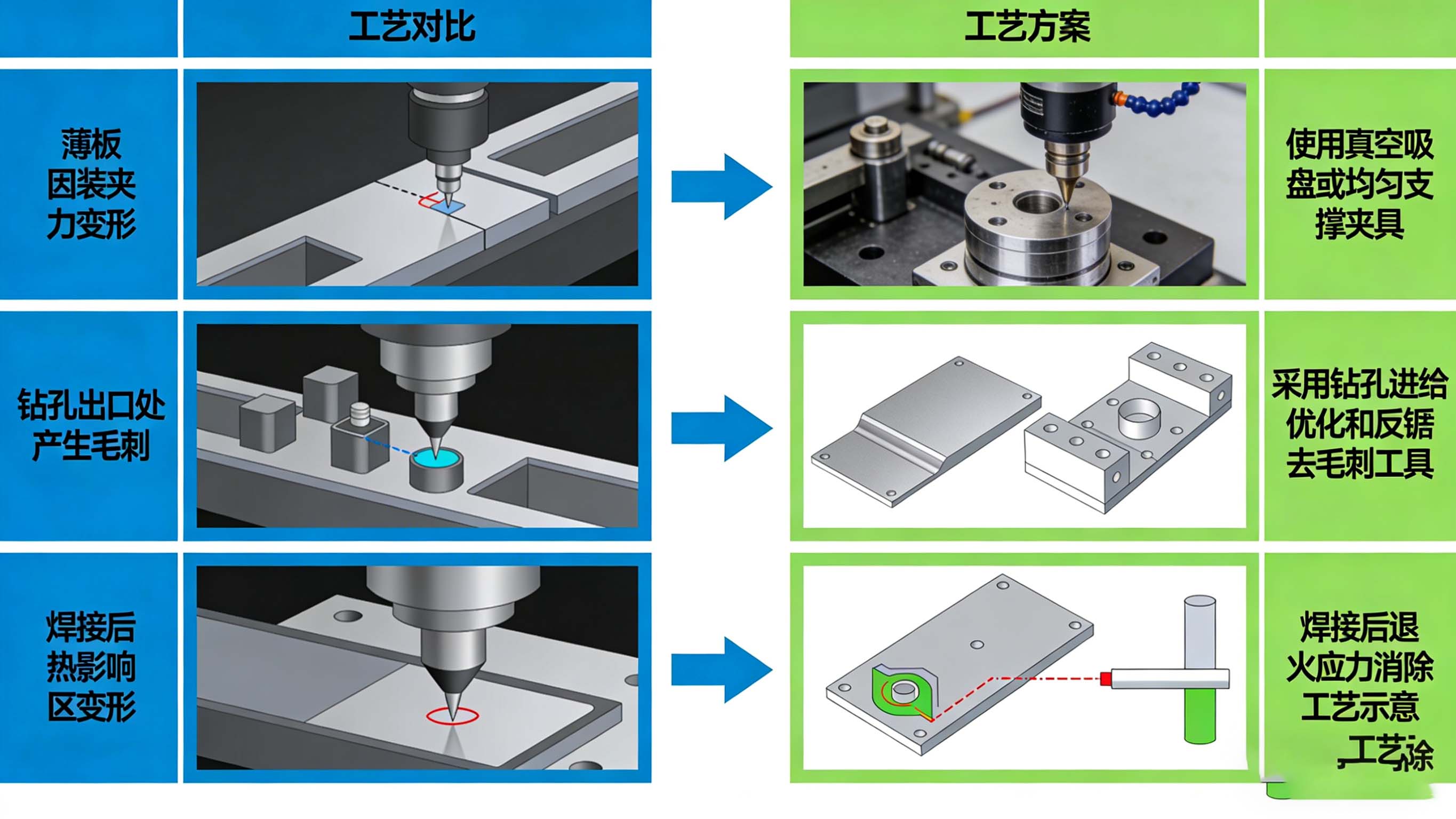

图2：针对性的工艺控制，是确保低碳钢手板精度和功能的关键。
低碳钢塑性好，刚性相对较低。加工薄壁板、细长轴或大平面时，装夹力或切削力容易导致弹性变形或长期弯曲。
系统性解决方案：
优化装夹方式： 优先采用真空吸盘或大面积均匀支撑的软爪夹具，避免点状夹紧导致的局部变形。
分步加工与应力释放： 粗加工后松开工件，让材料自由释放应力，再重新装夹进行精加工。
采用高速铣削： 精加工时使用高转速、小切深、快进给的策略，显著降低切削力。
低碳钢韧性好，钻孔时在出口侧容易产生较大的翻边毛刺，影响装配精度和安全性，且难以去除。
系统性解决方案：
优化钻孔参数： 在即将钻穿时降低进给速度，减少出口毛刺的生成。
采用背锪或反锪工具： 对于有要求的通孔，可使用专用去毛刺工具对出口进行倒角处理。
啄钻循环： 钻深孔时采用啄钻方式，及时断屑排屑，避免切屑刮伤孔壁。
低碳钢手板常涉及焊接工序。焊接过程中的局部加热和冷却会产生热应力和变形，影响最终尺寸精度。
系统性解决方案：
合理的焊接顺序： 采用对称焊、分段退焊等工艺，减少焊接变形累积。
焊接工装固定： 设计专用焊接工装，在约束状态下焊接，控制变形。
焊后去应力退火： 对重要焊接件进行去应力退火处理（约600-650℃），消除残余应力后再进行精加工。
克服这些挑战，需要经验丰富的工艺工程师和完善的加工体系。专业的手板CNC加工是确保低碳钢原型质量和功能实现的基础。
低碳钢手板的后续处理，重点关注防锈和功能实现：
防锈处理： 低碳钢易生锈，加工后必须及时进行防锈处理。常见方式包括：涂防锈油、喷涂防锈漆、电镀（镀锌、镀镍）、发黑处理（氧化处理）等。
焊接后处理： 焊缝需进行打磨平整，去除焊渣和飞溅。对于有外观要求的原型，可进行整体打磨或喷砂处理，获得均匀的表面质感。
表面涂装： 可进行喷涂底漆和面漆，模拟最终产品的颜色和质感，同时起到防锈作用。
热处理验证： 对于需要进行渗碳等表面硬化的原型，可进行热处理工艺验证，评估硬化层深度、硬度分布和尺寸变化。
客户需求： 制作一套用于自动化生产线的新型设备机架手板，尺寸为1200×800×600mm，由方钢管和钢板焊接而成，包含多个设备安装平台、导轨固定座和走线孔。要求焊接后整体平面度≤0.5mm，各安装面平行度和垂直度达标，并进行防锈处理。
核心挑战：
大型焊接结构，焊接变形难以控制，易导致整体扭曲和平面度超差。
多个安装面需要在焊接后进行整体加工，以保证相互位置精度。
焊接热影响区可能导致局部尺寸变化，影响导轨安装精度。
聚诚实施的解决方案：
分段焊接与整体精加工工艺： 将机架分解为几个子部件分别焊接，控制单件变形。焊接后进行去应力退火处理，然后整体装夹在大型龙门加工中心上，一次装夹完成所有安装面的精加工，确保平面度和位置度。
焊接工装设计： 为关键焊接部位设计专用工装，在约束状态下焊接，有效控制焊接过程中的变形。
预留加工余量与补偿： 根据经验预留焊后精加工余量（2-3mm），并在编程时考虑焊接变形趋势进行预补偿。
表面防锈处理： 加工完成后进行整体喷砂和喷涂防锈底漆，并按客户要求喷涂面漆。
结果： 交付的机架手板经三坐标检测，所有安装面平面度≤0.3mm，位置度符合要求。客户顺利完成设备装配和功能测试，为后续批量生产提供了可靠的设计依据。
在低碳钢及各类碳素钢手板领域，聚诚精密提供从结构设计优化到精密制造的全流程服务：
大型结构件加工与焊接经验： 我们拥有大型龙门加工中心和专业焊接车间，擅长处理焊接机架、箱体等大型结构件的变形控制和精度保证。
焊接-加工一体化工艺能力： 我们将焊接、去应力退火、精加工视为有机整体，系统规划工艺链，确保最终精度。
成本与质量的较优平衡： 我们理解低碳钢手板对成本敏感的特点，在保证质量的前提下优化工艺路线，为客户提供高性价比的原型制造服务。
从原型到小批量生产的衔接： 我们的工艺方案可直接为后续批量生产提供焊接工装设计、加工基准选择和公差控制的实物参考。
低碳钢手板是大型机械设备从图纸走向现实的必经之路。聚诚精密以系统的工程思维和扎实的焊接加工技术，为您打造可靠、经济、高精度的结构原型，助力您的工业设计稳健落地。
低碳钢手板制作，是对材料特性、焊接工艺和精密加工的综合运用。它要求制造者不仅具备常规的切削加工能力，更要深刻理解焊接变形规律、热处理影响和结构刚度设计。一个成功的低碳钢手板项目，能够以较低的成本验证大型结构件的设计可行性，为后续的模具开发和生产制造提供关键数据。选择具备焊接加工一体化能力和大型结构件加工经验的合作伙伴，是确保此类项目成功的重要保障。
