叶轮，作为泵、风机、压缩机、涡轮等流体机械的核心做功部件，其设计的优劣直接决定了整机的效率、噪声、振动及可靠性。在投入高昂的模具费用或进行精密铸造前，**制作高保真的叶轮手板进行综合性验证，是产品研发过程中控制风险、优化性能的关键步骤**。叶轮手板不仅是一个三维实体模型，更是气动/水力设计、结构强度、可制造性及动态平衡的试验载体。
一个专业的叶轮手板，旨在回答研发过程中的多个关键问题：

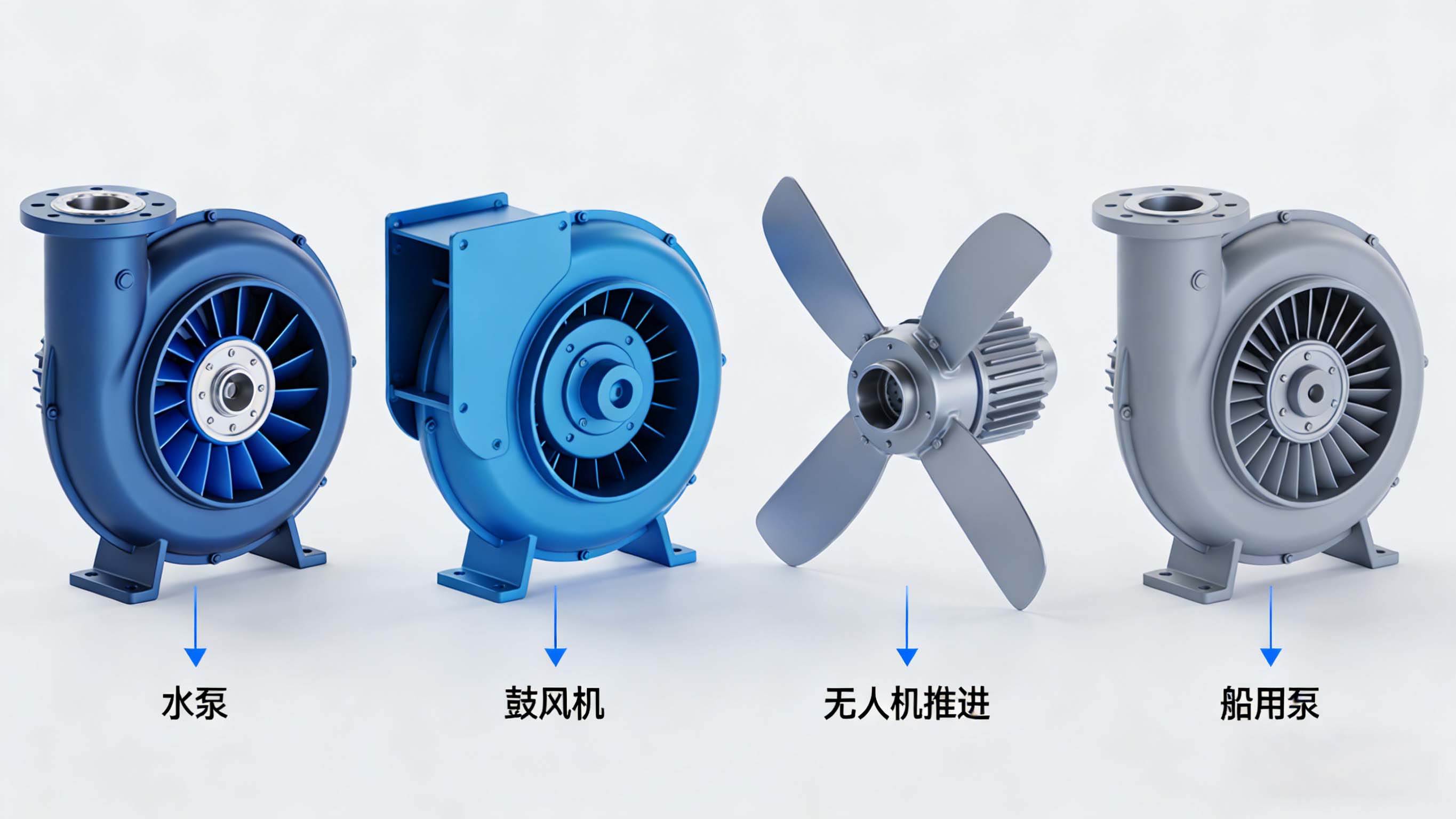

图1：不同类型的叶轮对应不同的流体机械与应用场景，手板制作需因“型”制宜。
几何精度验证： 检验三维CAD模型（特别是复杂自由曲面）是否被准确转化为实体，包括叶片型线、包角、进出口角度、轮毂轮廓等。这是后续任何性能测试的基础。
装配与干涉检查： 验证叶轮与泵壳/蜗壳、密封件、轴端的实际装配情况，检查动态间隙是否合理，避免旋转时发生摩擦或碰撞。
流体性能初步测试： 在试验台上进行实际运转，测量流量、扬程（压比）、效率等关键参数，与CFD模拟结果进行对比校准，指导设计迭代。
结构力学与振动评估： 在高转速下检测叶轮的应力分布、固有频率及振动情况，评估其结构刚性与强度设计的合理性。
制造工艺可行性评估： 为后续的批量生产工艺（如精密铸造、粉末冶金）提供实物参考，评估脱模斜度、最小壁厚、可加工性等。
根据验证阶段和目标的不同，材料与工艺的组合需审慎决策：
值得推荐的高保真方案。
适用材料：
铝合金（如6061-T6, 7075）： 轻质、易加工、成本相对较低，是大多数性能验证和空气动力学测试手板的常规选择。
不锈钢（如304, 316）： 用于耐腐蚀泵、高强度或需进行水力测试的叶轮。不锈钢的加工需专门参数。
钛合金、镍基合金： 用于航空航天、特种化工领域的高温、高强度验证原型。
工程塑料（如POM, PA66）： 用于低负荷、耐腐蚀或降噪研究的轻量化原型。
核心优势： 精度高，能完美再现复杂曲面；材料力学性能真实，可直接用于高转速测试；无需模具，适合设计快速迭代。
适用场景： 具有极其复杂内流道（如叶片内部冷却通道）的一体化叶轮、概念验证原型或用于流动可视化（采用透明树脂）的模型。
典型工艺： SLA（光固化）、SLS（尼龙粉末）、金属3D打印（SLM）。
注意事项： 表面光洁度通常需后处理；各向异性可能影响力学性能；金属3D打印件通常需热处理并去除支撑，成本较高。
适用场景： 需要小批量（5-50件）完全按最终工艺（如铸造）成型的叶轮，用于耐久性测试或小批次试产。
典型流程： 3D打印或CNC加工模具原型 → 翻制硅胶模或简易金属模 → 进行低压铸造或真空浇注。
特点： 更接近最终产品材质和内部结构，但周期和成本高于直接加工单件手板。
叶轮手板，尤其是闭式叶轮和多叶片复杂叶轮的制作，面临诸多工艺挑战：

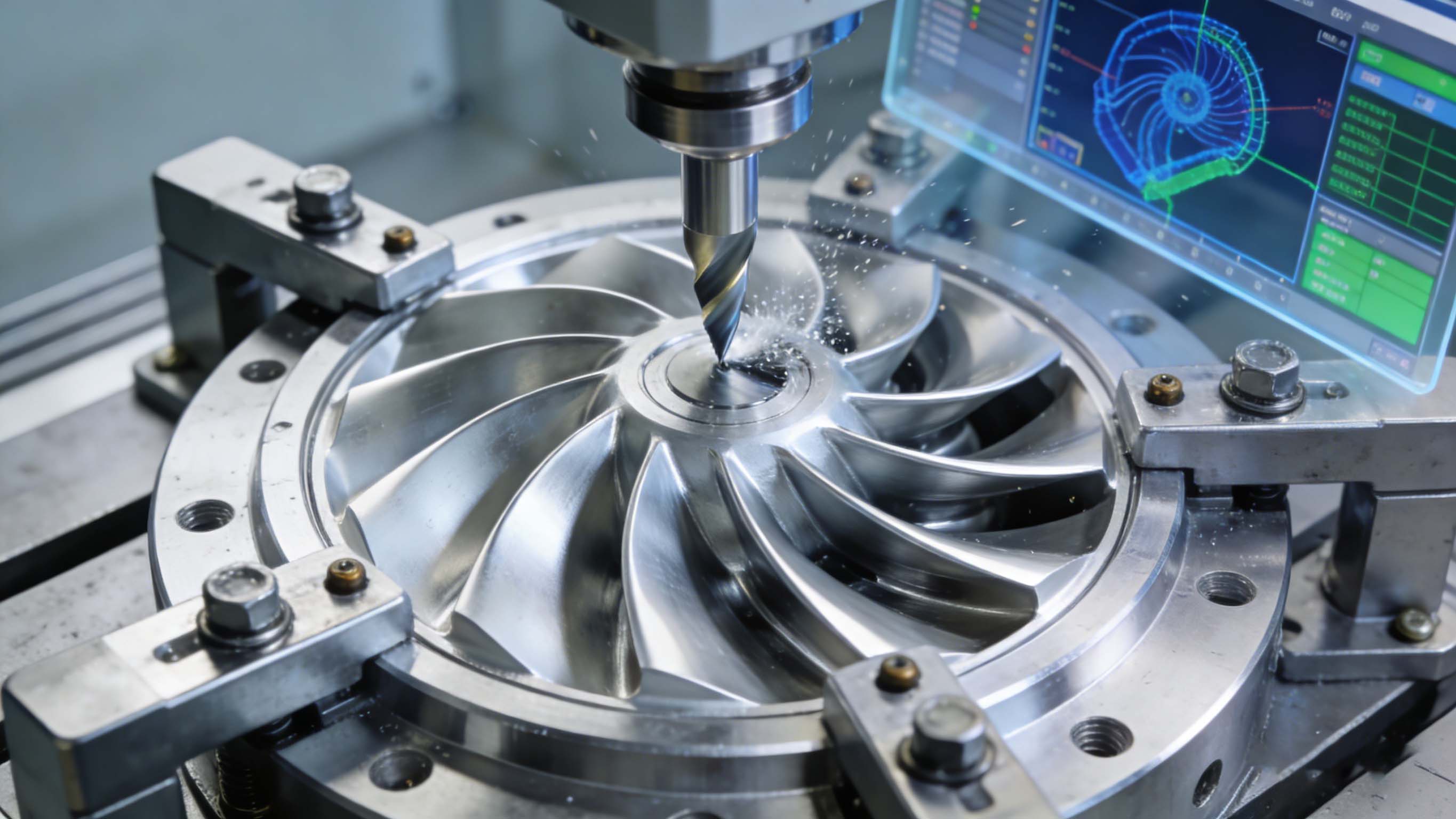

图2：五轴联动加工是应对叶片空间曲面和通道干涉问题的高效解决方案。
叶片通常为复杂的空间自由曲面，且闭式叶轮的前后盖板间通道狭窄，刀具易发生干涉。
解决方案：
必须使用五轴CNC加工中心，通过刀轴方向的连续控制，使刀具侧刃能够倾斜地接近并加工叶片曲面，同时避免与相邻叶片或盖板碰撞。
采用专用CAM软件进行编程，生成高效、无干涉的刀具轨迹，并可能需要使用锥度球头铣刀或鼓形刀以提升效率和表面质量。
为追求效率，叶片往往设计得轻薄，在加工中容易发生颤振或变形，影响精度和表面质量。
解决方案：
采用分层多次铣削策略，留足精加工余量。
精加工时使用高转速、小切深、快进给的高速铣削参数，降低切削力。
必要时在编程中考虑材料的回弹变形并进行补偿。
在狭窄的封闭流道内，切屑不易排出，可能划伤已加工表面或导致刀具磨损加剧。
解决方案：
使用高压冷却液（尤其是油基冷却液）或主轴中心气冷，强力冲走切屑并冷却刀具。
优化刀路，使刀具尽可能从开放区域退出，便于排屑。
任何质量分布不均都会在高转速下引发剧烈振动，影响测试安全和数据准确性。
解决方案：
加工过程需保证对称叶片的重量一致性。
加工完成后，必须在动平衡机上进行校正。对于金属叶轮，通常采用去重法（在特定位置铣削）进行精平衡，使其达到要求的平衡等级（如G2.5）。
一个合格的叶轮手板，应能顺利支持以下验证环节：
尺寸全检： 使用三坐标测量机（CMM）或激光扫描，对比检测关键截面型线、安装尺寸与理论模型的偏差，并出具检测报告。
动平衡校正： 如前所述，这是强制性步骤。交付物应附带动平衡测试报告。
表面光洁度： 叶轮流道表面的粗糙度直接影响流体摩擦损失。需根据设计要求，通过精加工或手工抛光达成Ra值要求。
装配试配： 与配套的壳体、轴进行实际装配，检查间隙与配合。
性能测试准备： 根据测试台要求，可能需要在手板上预留或加工测压孔、测温孔等。
客户需求： 制作2件用于气动性能与超转测试的闭式叶轮原型。材料为7075铝合金，叶片为后弯型空间曲面，通道狭窄，要求表面光洁度高，并进行G2.5级动平衡。
核心挑战：
叶片薄（最薄处约1.8mm），叶尖与盖板间隙小（约2mm），加工易颤振和干涉。
要求流道表面Ra < 1.6μm以减少流动损失。
需承受超过设计转速20%的超转测试，对结构完整性和动平衡要求严苛。
聚诚实施的解决方案：
五轴精密加工方案： 全程在高刚性五轴加工中心上完成。使用定制化的长颈锥度球头铣刀，通过五轴联动侧铣完成叶片型面的精加工，有效避免了干涉并提升了曲面质量。
防颤振工艺： 对叶片进行多次分层铣削，精加工余量仅为0.1mm。采用高速铣削策略（高主轴转速、微小步距），大幅降低了切削力，成功控制了薄叶片的变形与颤振。
表面质量保证： 精加工后，使用专用的微型气动工具配合细砂纸对流道进行手工抛光，最终达成Ra 1.2μm的表面光洁度。
动平衡与交付： 在精密动平衡机上完成校正，通过在轮毂背面非关键部位精确去重，使两件叶轮均达到G1.0级平衡（高于客户要求）。交付时提供完整的CMM检测报告和动平衡报告。
结果： 手板成功通过客户的气动性能测试台验证，数据与仿真吻合度良好，并顺利通过了超转测试，为后续的模具开发提供了充分信心。
在叶轮及各类复杂曲面旋转部件的手板制作领域，聚诚精密致力于提供从工程支持到精密制造的一站式服务：
复杂曲面加工专长： 我们拥有丰富的五轴编程与加工经验，擅长处理叶片、蜗壳等复杂几何体，能将您的设计高保真地转化为实体。
全材料加工能力： 从常见的铝合金、不锈钢到难加工的钛合金、高温合金，我们拥有相应的工艺数据库和刀具方案。
性能导向的制造理念： 我们理解手板是为测试服务，因此特别关注影响性能的关键指标，如型线精度、表面光洁度和动平衡质量，而不仅是外观。
完整的后处理与检测配套： 我们提供抛光、动平衡校正、三坐标检测等全套服务，确保交付的手板是“测试就绪”状态。
叶轮是流体机械的“心脏”，其原型阶段的验证至关重要。聚诚精密以专业的五轴加工技术和对流体机械需求的深入理解，为您打造高精度、高性能的叶轮手板，助您的研发项目高效推进。
叶轮手板的制作，是流体力学、机械工程与先进制造工艺的交叉实践。它要求制造方不仅具备高端的数控设备，更需拥有处理复杂几何形状的工艺知识和以测试验证为导向的质量意识。一个成功的叶轮手板项目，能显著缩短研发周期，降低后期修改成本，是产品成功推向市场的重要基石。选择兼具技术实力与项目经验的合作伙伴，是实现这一目标的有力保障。
