装配困境背后的思考

       在手板打样环节，装配不上这一常见问题，时常成为制约产品研发进度的关键因素。表面上看，这似乎只是尺寸误差或公差控制的问题，但深层次来看，装配问题往往是由多个环节叠加导致，涉及设计理解、图纸转换、加工方式选型以及沟通链条等多个方面。

一、设计阶段：结构合理性为先

      手板装配是否顺利，从最初的结构设计阶段就已埋下伏笔。设计人员在出图过程中，如未充分考虑装配间隙、运动干涉、卡扣结构的弹性特性，或忽略了实际加工能力，就可能导致手板结构无法正确装配。此外，一些设计结构虽然理论上无误，但在手板加工中难以复现，需与工程团队提前沟通确认。

二、数据转换：CAD到加工图的桥梁

      从CAD设计文件到CNC、3D打印、硅胶模具等手板加工方式的转换过程中，模型的格式处理、精度设置及坐标基准都可能影响装配精度。特别是在多零件组合结构中，一旦某一部件的参考定位点发生偏移，就可能导致整个装配链出现错位。因此，在确认图纸时，建议企业采取标准化的数据导出流程，并尽可能附上装配参考说明或爆炸图辅助理解。

三、加工工艺：选型决定匹配度

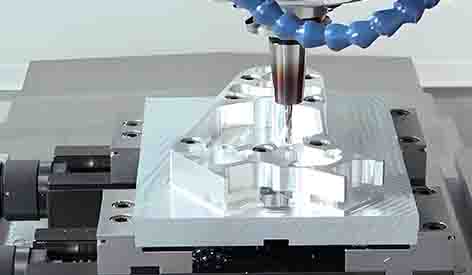

       不同加工工艺对装配精度的影响也不容忽视。例如，CNC加工适合高精度定位，但在处理复杂内部结构时可能存在刀具限制；而3D打印虽然可快速成型复杂件，但材料稳定性、热变形等因素可能带来尺寸变化。因此，需根据具体结构特性选取合适的手板制作方式，避免因材料特性不符或成型工艺限制而影响装配效果。

四、装配试配：提前验证可行性

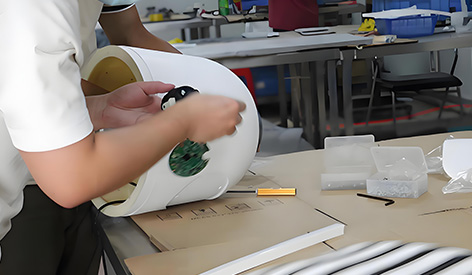

      建议在样品完成后，安排专人进行手动试配操作，对装配过程中的卡滞、错位或干涉部位进行检查记录。如能在试配阶段及时发现问题，可通过局部打磨、结构调整、件号替换等方式进行快速优化，提升最终装配效率。

五、跨部门沟通：构建协作闭环

       装配不良并非单一部门所致，而是设计、加工、质量、项目等多方协作中的结果。因此，构建高效的项目沟通机制显得尤为重要。定期组织图纸评审、结构可行性讨论以及装配模拟，有助于在产品尚未落地前，发现潜在风险并加以规避。

       手板阶段虽为产品开发流程中的早期环节，但其装配准确性直接影响客户对产品结构和外观的判断，从而关系到后续模具开发及批量生产的决策信心。通过优化设计逻辑、规范数据转换、合理选用工艺并强化团队协同，能够有效减少装配不良的发生频次，为产品开发提质增效。
