无人机手板，是为验证无人机整机或关键子系统（如机身、机臂、云台）的设计而制造的功能性原型或预生产样件。其使命直接决定了它的复杂性和高要求：

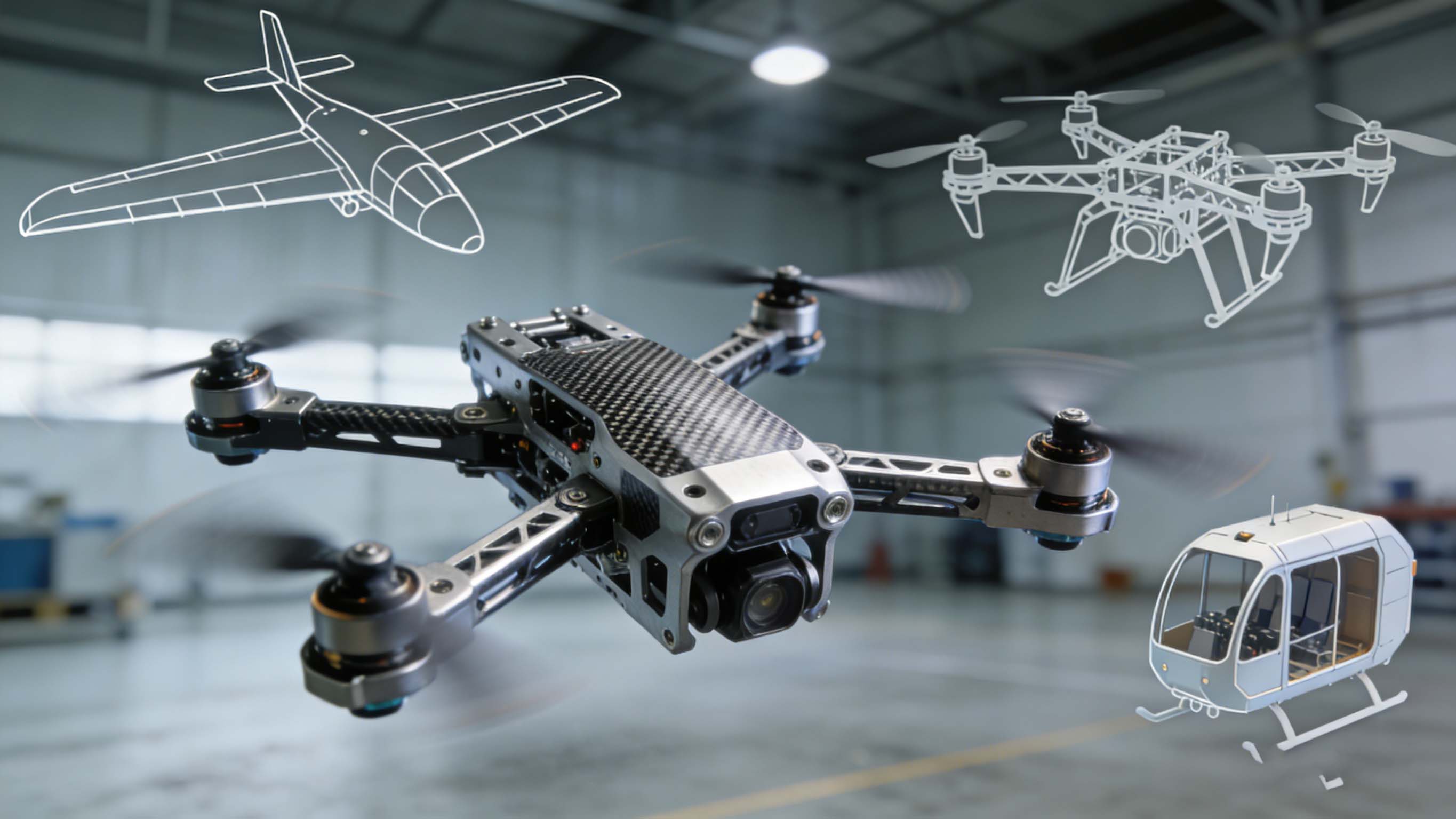

图1：无人机手板是连接虚拟设计与真实飞行的、不可或缺的物理载体
对于固定翼无人机，手板用于验证机翼升力特性、操纵面效率；对于多旋翼，验证机架布局对气流干扰、稳定性的影响。这是CFD仿真无法完全替代的实物验证环节。
精确测量手板的实际重量、三维重心位置和转动惯量，这些数据是飞控参数调试、确保飞行稳定的基础，必须通过实物获得。
提供真实的物理空间，布局飞控、电调、GPS、图传、任务载荷等设备，测试走线、散热、以及设备间的电磁干扰情况。
通过静力试验、振动台测试和实际飞行，验证机身、机臂、起落架等关键结构在载荷和振动环境下的可靠性，暴露潜在设计缺陷。
为需要官方认证的工业级或货运无人机，提供符合要求的测试样机，用于获取必要的飞行许可或型号合格证基础数据。
为完成上述使命，无人机手板必须遵循一系列以克为单位的“减重法则”和以牛顿为单位的“强度法则”：
克克计较： 每一克多余的重量都在侵蚀宝贵的续航时间。手板必须在保证安全强度的前提下，实现较好的轻量化。
材料科学应用： 广泛使用高强度航空铝合金（7075、6061）、碳纤维复合材料、高性能工程塑料（PEEK、PEI），并针对不同部件进行材料优选。
动力系统对齐： 多旋翼机臂的电机安装面平行度、同轴度要求极高，微小的偏差会导致严重振动和效率损失。
气动表面精度： 固定翼的翼型剖面、蒙皮接缝需高精度实现，确保与设计气动数据一致。五轴加工在此至关重要。
模块化装配： 设计必须考虑可重复的精密装配，保证批产一致性。
内部走线与管理： 机身内部需设计合理的线缆通道、设备舱和散热风道，避免杂乱干扰。
设备接口预埋： 精确加工飞控、云台、任务载荷的安装接口和减震安装点。
可维护性设计： 手板阶段就需考虑后期调试、维修的便捷性。
根据无人机类型、载荷和阶段，主要制造路径如下：
| 工艺/材料组合 | 典型应用部件 | 核心优势与要点 |
|---|---|---|
| 碳纤维复合材料成型 (CNC加工预浸料/热压罐) | 机身壳体、机臂、翼面、起落架 | 极高的强度重量比，可一体成型复杂气动曲面；需精密CNC加工模具或阳模；表面质量好；是高端无人机的较好的选择。 |
| 航空铝合金精密CNC加工 | 中心板、电机座、云台结构件、连接件 | 刚性强、精度极高，适合承力结构和精密接口；可通过拓扑优化和镂空设计实现减重；表面可阳极氧化增强耐候性。 |
| 高性能工程塑料3D打印/CNC (尼龙CF, PEI, PEEK) | 内部支架、设备仓、非承力外壳、定制化夹具 | 设计自由度高，快速迭代；适合小批量、复杂内部结构的零件；某些材料（如PEI）具备阻燃性。 |
| 混合工艺集成 (金属嵌件+复材) | 带金属螺纹嵌件的碳纤维板、组合式机臂 | 结合金属的连接强度与复材的轻量化优势，是可靠且常见的工程解决方案。 |
一个成功的无人机手板项目，依赖于一个紧密围绕实物验证的闭环研发流程：

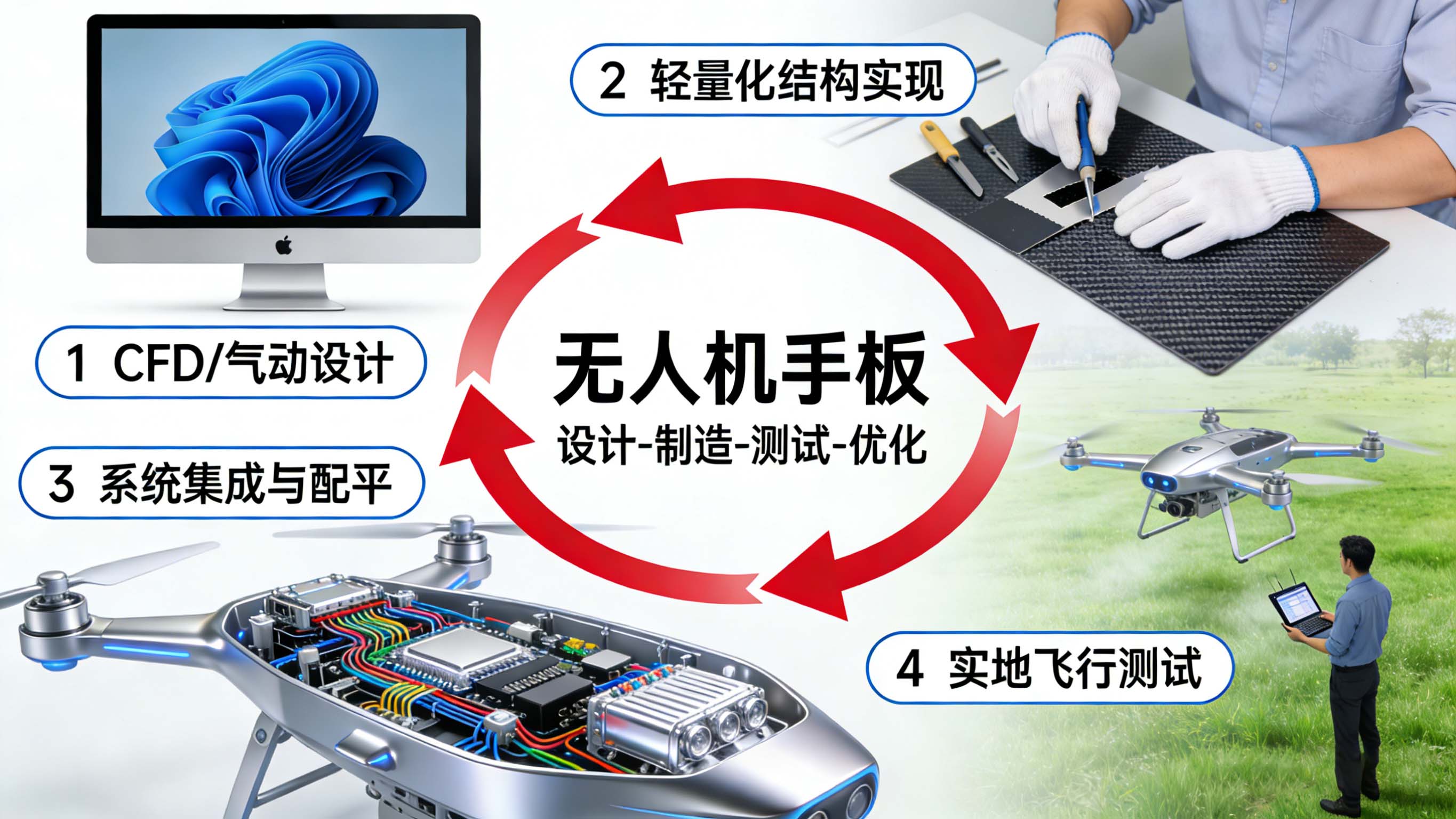

图2：无人机手板处于“设计-制造-测试-优化”快速迭代循环的核心
在制造前，广泛运用有限元分析进行结构强度校核和拓扑优化，运用CFD进行气动评估，从源头降低设计风险，明确减重潜力区域。
使用高精度CNC设备和严格的复合材料工艺，确保手板与设计高度一致。并用三坐标测量机等设备对关键尺寸进行全检。
完成所有设备安装后，进行地面通电测试、通讯拉距、振动测试和配平，确保系统基本正常。
从系留悬停、自由悬停，到逐步扩展飞行包线（速度、高度、机动），全程通过数据遥测记录飞行参数，分析性能。
针对测试中暴露的任何问题（振动、颤振、结构裂纹等）进行根本原因分析，并快速修改设计，制造下一版手板进行验证。
需求： 一家专注于测绘的无人机公司，设计了一款混合布局（垂直起降+固定翼巡航）的长航时无人机。需要制造首架全功能验证机手板，用于气动验证、结构测试和全套任务系统集成试飞。
挑战： 机身需同时容纳垂直起降的电机/电调、固定翼的推拉电机、大型电池、任务载荷仓，结构复杂且空间紧张；对重量极为敏感；大面积曲面蒙皮需要高精度成型以保证气动效率。
聚诚系统性方案：
多材料混合设计制造：
机身主承力框架： 采用7075航空铝CNC加工，确保所有关键设备安装点的强度和精度。
机翼与曲面蒙皮： 采用碳纤维预浸料在精密加工的模具上热压成型，实现轻量化且光滑的气动表面。
内部非承力支架： 采用轻质尼龙材料3D打印，快速实现复杂形状，方便走线固定。
并行工程与精确装配： 铝件加工、复材模具制造、3D打印同步进行。所有部件交付后，在装配工装的辅助下进行精密总装，确保机翼安装角、电机对齐度等关键装配尺寸。
集成支持与地面测试： 协助客户进行设备布局规划，预留所有线缆通道和接口。完成总装后，进行全面的地面功能测试和配平。
结果： 交付的全功能手板比设计重量轻5%，顺利通过静力试验和振动测试。首飞成功，巡航效率与仿真预测高度吻合，为客户的后续优化和正式产品开发奠定了坚实基础。
聚诚精密不仅是精密零件制造商，更是理解无人机独特工程需求的研发伙伴。我们在无人机手板领域的深度能力体现在：
跨工艺整合能力： 我们精通适用于无人机的碳纤维复材加工、航空金属精密加工和特种塑料成型，能为您提供较优的混合材料与工艺解决方案，而非单一工艺限制。
对“重量”的执著追求： 我们拥有为航空航天和赛车领域提供轻量化部件的经验，深知如何通过结构优化和工艺选择，在保证可靠性的前提下实现“克克必争”。
系统思维与可制造性设计输入： 我们在项目早期即可从制造和装配角度提供建议，优化设计以提高手板成功率、降低迭代成本，并考虑未来量产的可能性。
严谨的工程文化： 从图纸评审、材料认证到过程检验，我们贯彻航空领域严谨的工程态度，确保交付的手板数据可靠、质量稳定。
我们理解，一架能够稳定、高效执行任务的无人机，始于一个经过充分验证的、可靠的飞行平台。聚诚精密愿以我们在高端装备制造领域的积累，为您的无人机创新项目提供从图纸到测试飞行的坚实制造支持，让卓越的设计从容翱翔。
无人机手板的制造，是空气动力学、结构力学、材料学与电子工程学的深度交叉。它要求制造者不仅是一位技艺精湛的工匠，更是一位理解飞行器整体系统的工程协作者。在竞争日益激烈的无人机领域，一个高性能、高可靠性的手板，是缩短研发周期、提升产品竞争力的关键加速器。选择与深谙此道的伙伴同行，意味着您的创新将飞得更稳、更远。
