手板表面粗糙是CNC加工中最常见、也是最令人头疼的质量问题之一。无论是塑料件还是金属件，表面粗糙不仅影响产品外观，更可能干扰装配精度、增加摩擦阻力，甚至成为应力集中源导致零件早期失效。然而，表面粗糙的成因往往不是单一的——刀具磨损、切削参数不当、材料特性、冷却不足、装夹方式等都可能是“元凶”。本文将从工程实践角度，系统分析手板表面粗糙的常见表现形式、深层成因及专业解决方案，助您在原型制造中获得理想的光洁度。

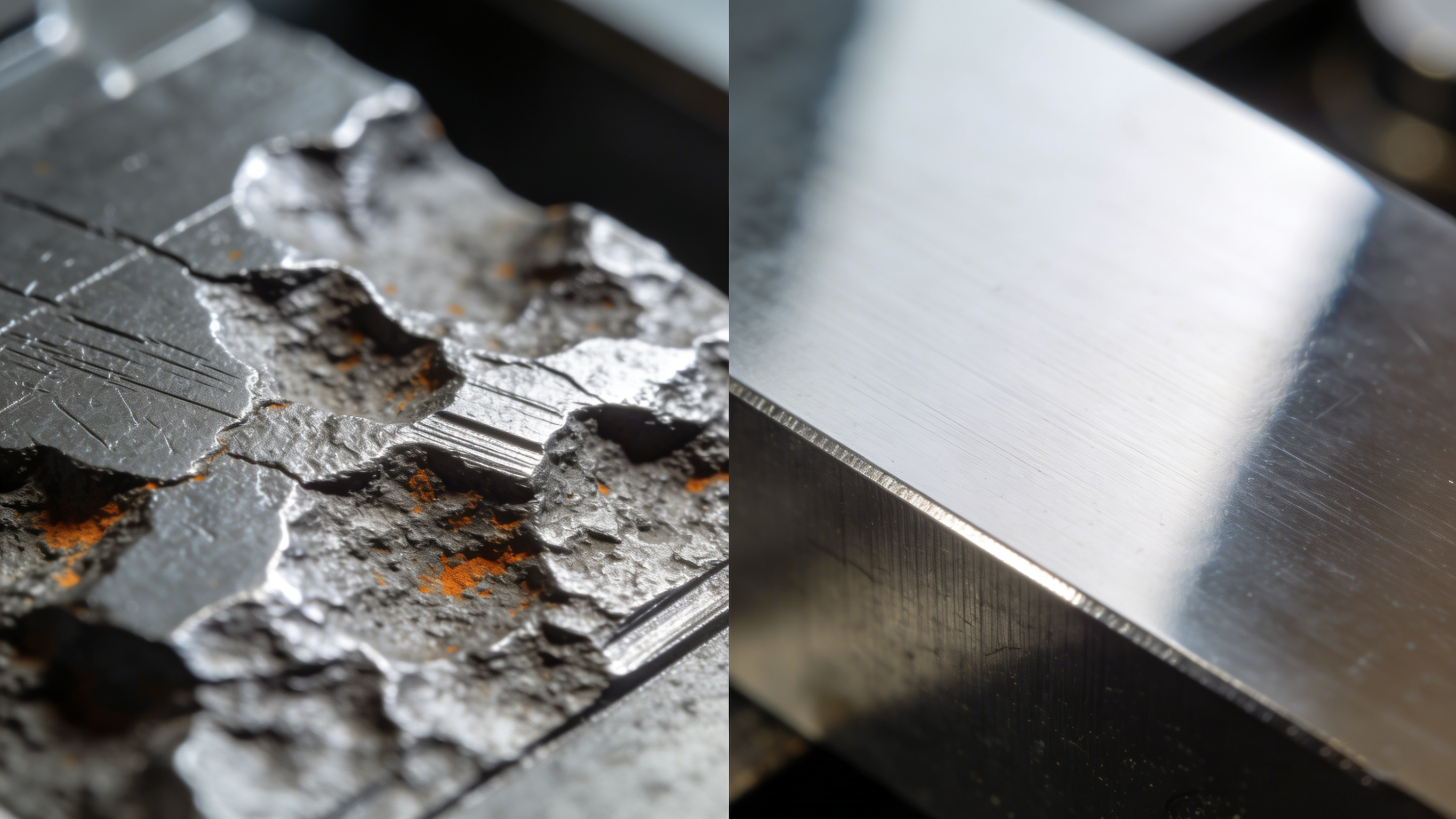

图1：不同类型的表面粗糙问题，成因与解决方案各不相同。
在实际加工中，表面粗糙通常表现为以下几种典型形态：
刀纹（Tool Marks）： 表面呈现清晰的刀具轨迹，间距均匀，通常与进给量直接相关。刀纹明显时，用手触摸可感知凹凸感，常见于粗加工或精加工余量不足的情况。
振纹（Chatter Marks）： 表面呈现周期性的波纹状纹理，间距不规律，常伴随加工噪音。振纹是切削系统刚性不足或参数不匹配导致的颤振现象。
毛刺（Burrs）： 在零件边缘、孔口或薄壁处形成的翻边或凸起。毛刺不仅影响外观，更可能划伤操作者或影响装配。
粘屑（Built-up Edge）： 表面粘附细小的切屑颗粒，形成不规则的凸点。常见于铝、铜等软质材料加工，原因是切屑未及时排出，二次切削导致。
烧伤/熔融（Burn/Melt）： 表面出现变色、熔融痕迹或局部软化，常见于塑料件或钛合金加工，原因是切削热积聚过高。
刀具是与工件直接接触的要素，其状态对表面质量有决定性影响：
刀具磨损： 后刀面磨损（VB）超过0.2mm后，摩擦急剧增大，表面粗糙度恶化。月牙洼磨损会导致切屑形态改变，增加粘屑风险。
刃口钝化： 刃口半径增大后，切削方式从“剪切”变为“挤压-撕裂”，在材料表面留下撕裂痕迹。铝合金、紫铜等软材料尤其敏感。
几何角度不当： 前角过小（<5°）增加切削力，后角过小（<3°）增加摩擦，螺旋角不匹配影响排屑。对于不同材料，刀具几何需针对性设计。
涂层失效： TiAlN、AlTiN等涂层磨损后，刀具耐热性和润滑性下降，加工不锈钢、钛合金时表面质量急剧下降。
参数组合是表面质量的核心控制变量：
进给量过大： 每齿进给量（fz）超过0.05-0.1mm时，刀纹间距增大，表面粗糙度Ra值呈指数上升。
转速过低： 切削线速度不足（如铝合金<300m/min）时，材料未充分剪切即被推开，表面留下撕裂痕迹。
切深过小（<0.05mm）：刀具在硬化层上“滑擦”而非切削，导致表面发亮但粗糙度反而增加，且加速刀具磨损。
参数组合不当： 特定转速与进给组合可能激发机床-刀具-工件的共振频率，产生振纹。需通过切削试验避开“不稳定区域”。
不同材料对加工参数的响应差异显著：
粘性材料（铝、铜、软塑料）： 切屑易粘附刃口形成积屑瘤，导致表面拉伤。需采用锋利刀具、大前角和高切削速度。
脆性材料（陶瓷、玻璃、硬质合金）： 加工中易崩边、碎裂。需采用金刚石刀具、小切深和缓进给，避免冲击性切削。
热敏感材料（PEEK、PC、钛合金）： 导热性差，切削热积聚易导致局部熔融或热影响区硬化。需高压冷却和优化的参数组合。
吸湿性材料（PA、POM）： 未充分干燥时，内部水分受热气化产生气泡状缺陷，影响表面质量。
冷却不足： 切削热无法及时带走，导致刀具软化、材料熔融或热变形，表面质量恶化。
排屑不畅： 切屑未及时吹离或冲刷，被二次切削带入已加工表面，造成划伤和粘屑。深腔、窄槽加工中尤为常见。
润滑不良： 刀具与切屑间的摩擦增大，加剧刃口磨损和表面撕裂。油基冷却液比水基具有更好的润滑性。
刚性不足： 工件悬伸过长或夹具支撑不充分，在切削力作用下产生让刀或振动，留下振纹。
夹紧力不当： 点状夹紧导致局部变形，加工后回弹造成尺寸偏差和表面不平整。
夹具精度不足： 基准面平面度差或定位销松动，导致加工过程中工件微小位移，产生接刀台阶。
切入/切出方式不当： 垂直下刀或径向切入产生冲击痕迹。应采用螺旋下刀或圆弧切入/切出。
刀路不连续： 急转弯或突然反向导致切削力突变，产生振纹。应采用顺铣、避免逆铣，并优化刀路平滑过渡。
精加工余量不均： 余量分布不均导致切削力波动，表面质量不一致。应通过半精加工均匀余量后再精加工。

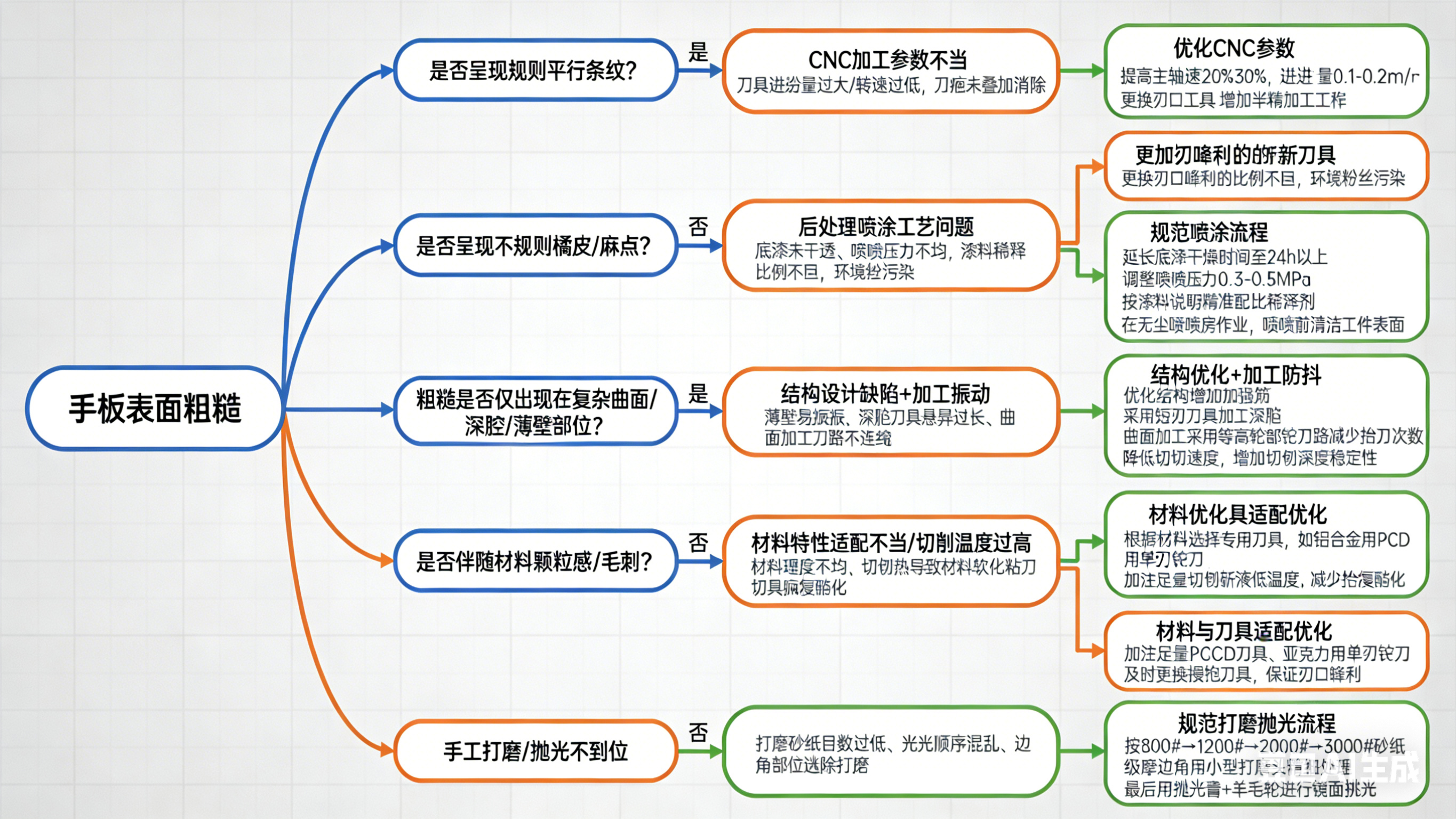

图2：解决表面粗糙问题需要从多个维度系统优化，而非单一措施。
根据材料选刀具：
铝合金：大前角（12°-18°）、大螺旋角（45°-60°）、抛光槽、金刚石涂层
不锈钢/钛合金：TiAlN/AlTiN涂层、正前角、高强度基体、圆角过渡
塑料：单刃、锋利刃口、大前角、气冷为主
刀具管理： 建立刀具寿命标准（如加工时长或切削距离），精加工使用新刀或刃磨后刀具，定期检查刃口状态。
进给量： 精加工每齿进给控制在0.02-0.05mm，表面粗糙度Ra可达0.8-1.6μm。追求镜面效果时降至0.01-0.02mm。
切削速度：
铝合金：800-1500m/min（高速加工）
不锈钢：80-200m/min（中等速度）
钛合金：40-80m/min（低速大切深）
塑料：300-800m/min（高转速低进给）
切削深度： 精加工切深0.1-0.3mm，避免过小切深（<0.05mm）导致的滑擦现象。硬材料取小值，软材料可稍大。
金属加工： 采用高压冷却（30-70bar），冷却液精确喷射切削区，同时起断屑和冲刷作用。
塑料加工： 优先采用气冷（压缩空气）或油雾冷却，避免水基冷却液导致材料吸湿。
深腔/窄槽： 采用啄钻或间歇进给方式，确保切屑及时排出。可使用主轴中心气冷辅助排屑。
薄壁件： 采用真空吸盘或大面积均匀支撑的仿形夹具，避免点状夹紧变形。
细长件： 增加辅助支撑或使用尾座，减少悬伸量。
减振措施： 使用减振刀杆（内置阻尼器），优化刀具悬伸长度（L/D<3）。
切入方式： 采用螺旋下刀（角度1-3°）或斜坡下刀，避免垂直冲击。
切出方式： 圆弧切出，避免在工件表面留下垂直刀痕。
精加工刀路： 优先采用顺铣（Climb Milling），刀路连续，避免急转弯。
余量管理： 半精加工均匀余量（0.1-0.3mm）后再精加工，避免切削力波动。
手工抛光： 从粗砂纸（400#）逐级打磨至细砂纸（2000#），后续使用抛光膏。适合局部修复。
机械抛光： 使用布轮配合抛光膏，适合大面积平面或曲面。注意控制抛光压力，避免圆角变形。
喷砂处理： 获得均匀的哑光表面，可掩盖轻微刀纹。玻璃珠（80-120目）适用于金属，核桃砂适用于塑料。
化学抛光/电解抛光： 适用于不锈钢、铝合金等金属，可获得镜面效果且不改变形状。
问题描述： 某消费电子产品铝合金外壳，精加工后表面刀纹明显，Ra值约1.6-2.0μm，无法满足阳极氧化前的表面要求。
诊断过程：
检查刀具：发现精加工刀具已加工约8小时，刃口有轻微磨损（VB≈0.1mm）。
检查参数：进给量fz=0.08mm，属于偏大范围。
检查刀路：精加工采用逆铣，且余量不均匀（0.05-0.2mm）。
改善措施：
更换新刀具，确保刃口锋利。
将精加工进给量降至fz=0.03mm。
增加半精加工工序，均匀余量至0.15mm。
改为顺铣精加工。
改善效果： 表面粗糙度Ra降至0.4-0.6μm，阳极氧化后外观均匀，无刀纹残留。
问题描述： POM齿轮在精加工齿面时出现周期性振纹，齿面光洁度差，影响传动噪音测试。
诊断过程：
检查装夹：齿轮毛坯通过三爪卡盘夹持，悬伸较长（L/D≈4）。
检查刀具：Ø4mm球头铣刀，悬伸40mm（L/D=10）。
检查参数：转速8000rpm，进给600mm/min，与系统共振频率接近。
改善措施：
改用减振刀杆（内置阻尼器），悬伸不变。
调整转速至12000rpm，进给1200mm/min，避开共振区。
增加辅助支撑，减少工件悬伸。
改善效果： 振纹完全消除，齿面粗糙度Ra从1.2μm降至0.4μm，传动噪音测试合格。
问题描述： 316L不锈钢零件精加工后表面粘附细小切屑颗粒，清理困难，影响外观和装配。
诊断过程：
检查冷却：冷却液喷嘴角度偏斜，切削区冷却不足。
检查参数：切削速度过低（60m/min），切屑呈长带状，不易断裂。
检查刀具：未使用断屑槽刀片。
改善措施：
调整冷却喷嘴，高压冷却（50bar）精确对准切削点。
提高切削速度至120m/min，使切屑呈C形易断。
换用带断屑槽的刀片，主动控制切屑形态。
改善效果： 切屑呈细小C形被高压冷却冲走，表面无粘屑，粗糙度Ra从1.2μm降至0.6μm。
手板表面粗糙问题看似简单，实则涉及刀具、参数、材料、冷却、装夹、编程等多个环节的耦合作用。解决表面质量问题，需要建立系统性的工艺思维：
预防优于补救： 合理的工艺设计（刀具选择、参数优化、编程策略）可以从源头避免表面缺陷的产生。
诊断先于调整： 面对表面粗糙问题，应先通过观察（刀纹形态、振纹频率）和测量（粗糙度仪、显微镜）准确定性，再有针对性调整。
系统优于单点： 单一措施往往难以根治问题，需要从刀具-参数-冷却-装夹-编程多维度协同优化。
标准化保证一致性： 建立工艺标准（刀具寿命、参数表、夹具规范），确保不同操作人员、不同批次产品表面质量稳定。
在原型制造中，表面质量不仅是美观问题，更是功能问题——它影响装配精度、摩擦阻力、疲劳寿命和用户体验。掌握表面粗糙的成因与解决方案，是每一位工艺工程师和产品开发者的必修课。如需进一步了解特定材料或结构的表面质量优化方案，可参考相关技术资料获取更详细的工艺指导。
—— 手板加工技术研究团队
