擦窗机器人作为智能清洁领域的垂直细分产品，与扫地机器人有着本质的技术差异——它需要在高空垂直表面稳定吸附、安全移动，并完成玻璃的彻底清洁。其核心系统包括负压吸附系统、驱动系统、清洁系统、安全防护系统四大模块，每一模块都对精密加工提出了独特要求。制作擦窗机器人手板，核心目的是在投入模具前，验证整机的吸附稳定性、越障能力、清洁效果以及高空防跌落可靠性。每一款成功的擦窗机器人背后，都有一系列经过严苛测试的手板原型，它们是产品从概念走向高楼玻璃幕墙的关键桥梁。
擦窗机器人手板的价值，在于它能模拟最终产品在垂直玻璃表面的真实工作状态：

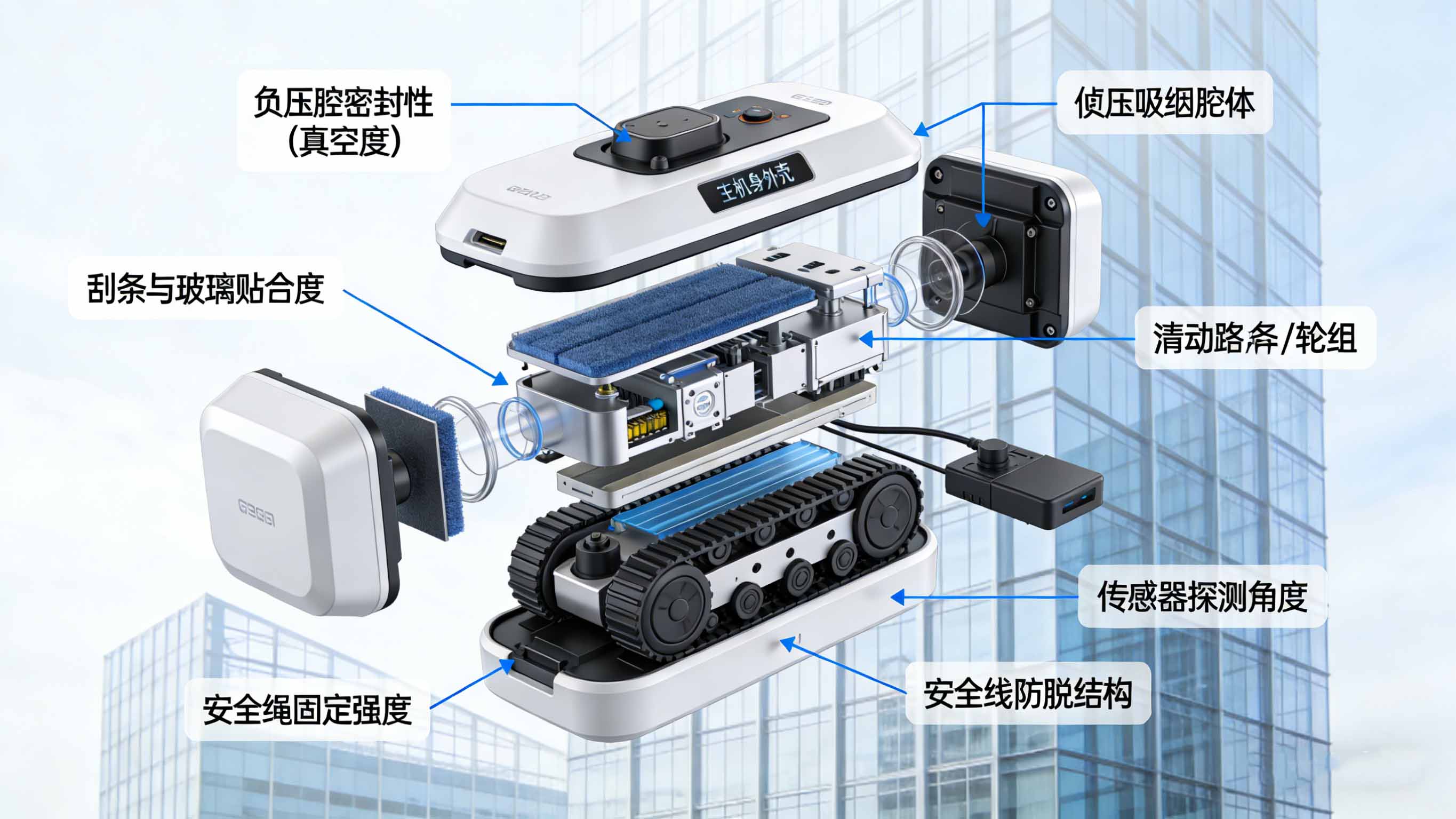

图1：擦窗机器人的特殊结构对精密加工和安全验证提出了独特要求。
负压吸附系统性能验证： 擦窗机器人依靠负压吸附在垂直玻璃上，吸附腔体的气密性、风机安装的稳定性、泄压阀的可靠性直接决定产品能否安全吸附。手板可用于测试不同玻璃表面的吸附力、断电后的保压时间以及应对玻璃缝隙的适应能力。
安全防护系统可靠性验证： 高空作业对安全要求极高，包括防跌落传感器、安全绳接口、电源线防脱落结构等。手板阶段需验证传感器探测角度和灵敏度、安全绳固定点的强度、以及意外断电时的应急防护机制。
清洁系统效率验证： 刮条与玻璃的贴合度、喷水系统的覆盖均匀性、清洁路径的规划合理性，直接影响清洁效果。手板可用于验证刮条的材料硬度、刮条压力调节机构的有效性以及清洁液的喷洒角度。
越障与转向能力验证： 擦窗机器人需跨越窗框、玻璃胶条等障碍。驱动履带或轮组的抓地力、越障高度、转向灵活性，都需通过手板进行实际测试。
整机防水与耐候性验证： 擦窗机器人在户外工作，需耐受雨水、阳光和温度变化。手板可用于初步验证整机的防水结构和材料耐候性。
擦窗机器人不同部件对材料性能的要求差异显著，需根据功能定位选择最合适的材料：
特性： 综合性能良好，冲击强度高，表面易于喷涂，是擦窗机器人外壳的常用材料。但户外耐候性一般，需添加抗UV助剂或喷涂抗UV涂层。
典型应用： 主机身外壳、顶盖、装饰件。
特性： 结合了PC的耐热性和ABS的加工性，冲击强度更高，适用于对耐候性要求较高的部件。
典型应用： 靠近电机热源的外壳、电池仓盖板。
特性： 玻纤增强后刚度和强度显著提升，适用于受力较大的结构件。
典型应用： 负压腔体加强筋、驱动电机支架、安全绳固定座。
特性： 负压腔体需要良好的气密性和结构刚性，ABS和PC可通过精密加工获得光滑的内壁表面，减少漏气风险。
加工要点： 负压腔内壁需精加工至Ra≤0.8μm，所有接缝处需设计密封槽或采用超声波焊接模拟。
特性： 用于负压腔与玻璃接触的边缘密封圈，需要良好的弹性和耐磨性，同时保证在玻璃表面形成可靠密封。
典型应用： 负压腔密封裙边、吸盘式密封圈。
特性： 用于清洁刮条，需要适当的硬度（通常Shore A 60-80）以保证刮水效果，同时耐磨、耐老化。
典型应用： 主刮条、侧刮条、抹布固定结构。
特性： 摩擦系数低，自润滑性好，用于刮条支架或清洁臂的旋转机构。
特性： 用于吸水性抹布，需根据实际需求选型，手板阶段可采用粘接或卡扣固定方式模拟。
特性： 用于履带或驱动轮表面，需要高摩擦系数以保证在玻璃上的抓地力，同时耐磨。
典型应用： 履带外层、驱动轮轮胎。
特性： 用于履带内层传动结构或轮毂，需要刚性和尺寸稳定性。
特性： 透光率可达92%以上，用于防跌落传感器、测距传感器窗口。
特性： 透光率稍低于PMMA，但冲击强度高，适用于可能受撞击的传感器窗口。
擦窗机器人手板的核心挑战在于如何在确保吸附稳定性的同时实现高空作业的安全性：

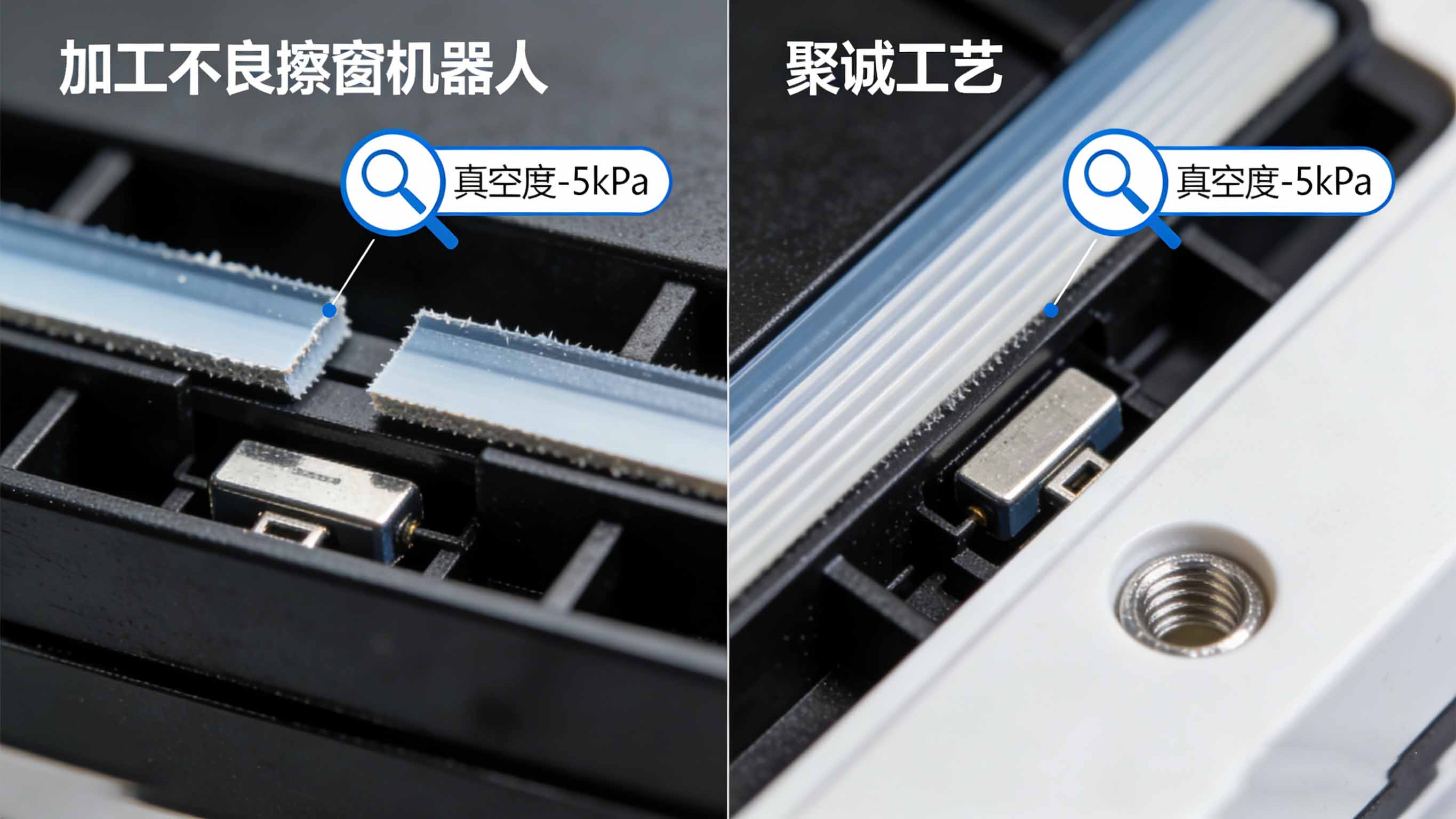

图2：擦窗机器人的吸附能力和安全性能体现在每一个微小的细节之中。
擦窗机器人的吸附力来源于负压腔内的真空度，任何微小泄漏都会导致吸附力下降甚至跌落。负压腔往往具有复杂的内腔结构，包括风机安装口、泄压阀接口、传感器气路等，加工中需保证所有接合面的气密。
系统性解决方案：
整体加工与分体组合： 尽可能将负压腔设计为整体CNC加工，减少拼接缝隙。必须分体时，接合面采用精密配合（间隙≤0.01mm）并设计密封槽，配合O型圈或点胶密封。
内壁光洁度控制： 负压腔内壁进行精加工至Ra≤0.8μm，避免粗糙表面导致的气流紊乱和微小泄漏。
气密性测试： 加工完成后进行负压保压测试，在-5kPa压力下保压60秒，压力下降≤0.2kPa为合格。
刮条与玻璃的贴合度直接影响清洁效果和水痕残留。刮条安装座的平面度、刮条自身的直线度、以及刮条压力调节机构的精度都需严格控制。
系统性解决方案：
刮条安装座精密加工： 安装座平面度控制在0.02mm以内，确保刮条安装后无扭曲。
刮条切割与定型： TPE刮条采用精密刀模冲切或激光切割，边缘光滑无毛刺。必要时进行热定型处理，消除内应力。
压力调节机构验证： 弹簧或弹片结构的压力需通过测试，确保刮条与玻璃的接触压力均匀（通常0.5-1.5N/cm）。
擦窗机器人需在边缘处准确探测窗框边界，防止跌落。传感器的安装角度、窗口的光学性能、以及抗环境光干扰能力都需要验证。
系统性解决方案：
传感器窗口光学加工： PMMA或PC窗口进行超精加工和抛光，确保透光率≥90%，且无畸变。
安装角度精密控制： 传感器安装座的倾斜角度需控制在±0.5°以内，通过五轴加工保证。
实际信号测试： 装配后在不同光照条件下测试探测距离和响应时间，验证防跌落可靠性。
高空作业的安全冗余设计至关重要，安全绳接口需承受整机重量的数倍拉力，电源线接口需防止意外脱落。
系统性解决方案：
安全绳接口强度测试： 接口采用金属嵌件或加强筋设计，加工后进行拉力测试（通常要求≥100N）。
电源线防脱结构验证： 卡扣或锁紧机构需经过反复插拔测试，确保使用中不会松脱。
克服这些挑战，需要经验丰富的工艺工程师和高性能的精密加工装备。专业的CNC手板加工是确保擦窗机器人手板吸附稳定性和安全可靠性的核心环节。
擦窗机器人手板的最终价值，体现在整机装配后的安全性验证上：
整机装配验证： 在洁净环境中进行整机装配，验证负压腔密封、驱动系统装配、清洁系统安装的可靠性。
吸附力测试： 将整机吸附在标准玻璃板上，使用拉力计测试垂直方向的吸附力，验证是否达到设计值（通常≥30N）。
边缘探测测试： 将机器人移至玻璃边缘，验证传感器是否能在距离边缘5-10mm处准确停止。
越障能力测试： 模拟窗框（厚度5-15mm），测试机器人的越障能力和通过后的吸附恢复能力。
清洁效果测试： 在玻璃上喷涂污渍，测试机器人一次清洁的洁净度和水痕残留情况。
安全冗余测试： 模拟意外断电，测试机器人的保压时间和安全绳的可靠性。
整机跌落测试： 模拟安全绳失效情况下的防护机制，确保产品设计有足够的失效保护。
客户需求： 制作3套用于产品发布和内部测试的智能喷水擦窗机器人整机手板。要求实现负压吸附+履带驱动，具备自动喷水、路径规划、边缘探测功能，整机需通过3米跌落测试（安全绳保护），并集成防跌落传感器、测距传感器、喷水系统等模块。
核心挑战：
负压腔结构复杂，包含风机安装座、泄压阀、传感器气路等多个接口，气密性要求极高。
喷水系统包含水箱、水泵、喷嘴，需验证水路密封和喷洒均匀性。
履带驱动系统需在玻璃表面有足够抓地力，同时不能划伤玻璃。
作为发布样机，表面质感需达到量产级水准，且需在短时间内完成。
聚诚实施的解决方案：
负压腔整体精密加工与气密验证： 负压腔主体采用ABS整体CNC加工，所有接口采用精密配合+O型圈密封。加工完成后进行-5kPa负压测试，保压60秒压力下降0.1kPa，达到设计要求。
喷水系统密封结构： 水箱采用PC透明材料CNC加工，接合面设计密封槽配合硅胶垫片。水泵安装座精密加工保证同心度，喷嘴采用黄铜精密车削，确保喷洒角度一致。
履带系统精密加工： 履带轮毂采用POM+玻纤CNC加工，外包TPE履带条通过精密模具成型。履带表面设计防滑纹路，在玻璃上实测摩擦系数达到0.8。
传感器系统精密安装： 防跌落传感器安装座采用五轴加工保证角度精度，PMMA窗口进行光学抛光，实测探测距离误差≤2mm。
表面处理与整机装配： ABS外壳进行精细喷漆+UV固化，获得高光白色效果；透明水箱内部进行抛光处理，外部保留透明质感；所有部件在洁净室完成装配。
系统性安全测试： 装配后进行吸附力测试（实测35N）、边缘探测测试（8mm处停止）、3米跌落测试（安全绳承受冲击后完好）。
结果： 交付的3套整机手板在发布会现场成功演示，吸附稳定、清洁效果出色。内部测试显示所有安全功能可靠，为后续的模具开发和量产奠定了坚实基础。
在擦窗机器人及高空清洁设备手板领域，聚诚精密代表着行业领先的安全验证与精密制造能力：
负压系统精密加工专长： 我们擅长复杂负压腔体的整体CNC加工和气密性控制，可协助客户进行吸附力测试和密封结构优化。
安全冗余设计与验证： 我们理解高空作业对安全性的特殊要求，在加工中重点关注防跌落传感器安装、安全绳接口强度等安全相关特征。
多材料系统集成能力： 我们擅长处理ABS、PC、POM、TPE、PMMA等多种材料的复合加工，确保不同材料部件之间的完美配合。
整机安全测试服务： 我们可协助客户进行吸附力测试、边缘探测测试、跌落测试等安全验证，提供从部件加工到整机测试的完整服务。
快速交付与发布支持： 我们具备复杂整机项目的快速交付能力，为客户的产品发布和市场推广提供有力支持。
擦窗机器人手板是高空清洁产品从概念走向市场的关键安全验证载体。聚诚精密以安全为导向、精密加工为基础、系统验证为保障，助您打造吸附稳定、安全可靠、清洁高效的擦窗机器人原型，在智能清洁细分市场中赢得先机。
擦窗机器人手板制作，是对精密加工技术、负压流体力学、安全系统工程与材料科学的综合考验。它要求制造者不仅要掌握不同材料的加工特性，更要理解负压吸附的物理原理、高空作业的安全冗余逻辑以及玻璃清洁的特殊要求。一个成功的擦窗机器人手板，能够在垂直玻璃表面稳定吸附、安全移动、高效清洁，同时具备应对意外情况的安全防护能力。选择兼具系统集成经验、安全验证能力和精密制造专长的专业伙伴，是确保高空清洁产品从研发到市场成功的关键。
