扫地机器人作为智能家居的核心入口产品，早已从简单的随机碰撞进化到激光导航、视觉识别、自动集尘、拖洗一体的全能型清洁设备。其内部集成了驱动轮模组、边刷滚刷系统、尘盒气密结构、LDS激光雷达、悬崖传感器、碰撞缓冲器等数十个精密部件。制作扫地机器人手板，核心目的是在投入模具前，验证整机的运动性能、清洁效率、传感器精度以及防水防尘可靠性。每一款成功的扫地机器人背后，都有一系列经过反复验证的手板原型，它们是智能清洁技术从概念走向产品的关键桥梁。
扫地机器人手板的价值，在于它能模拟最终产品在真实清洁场景下的综合性能表现：

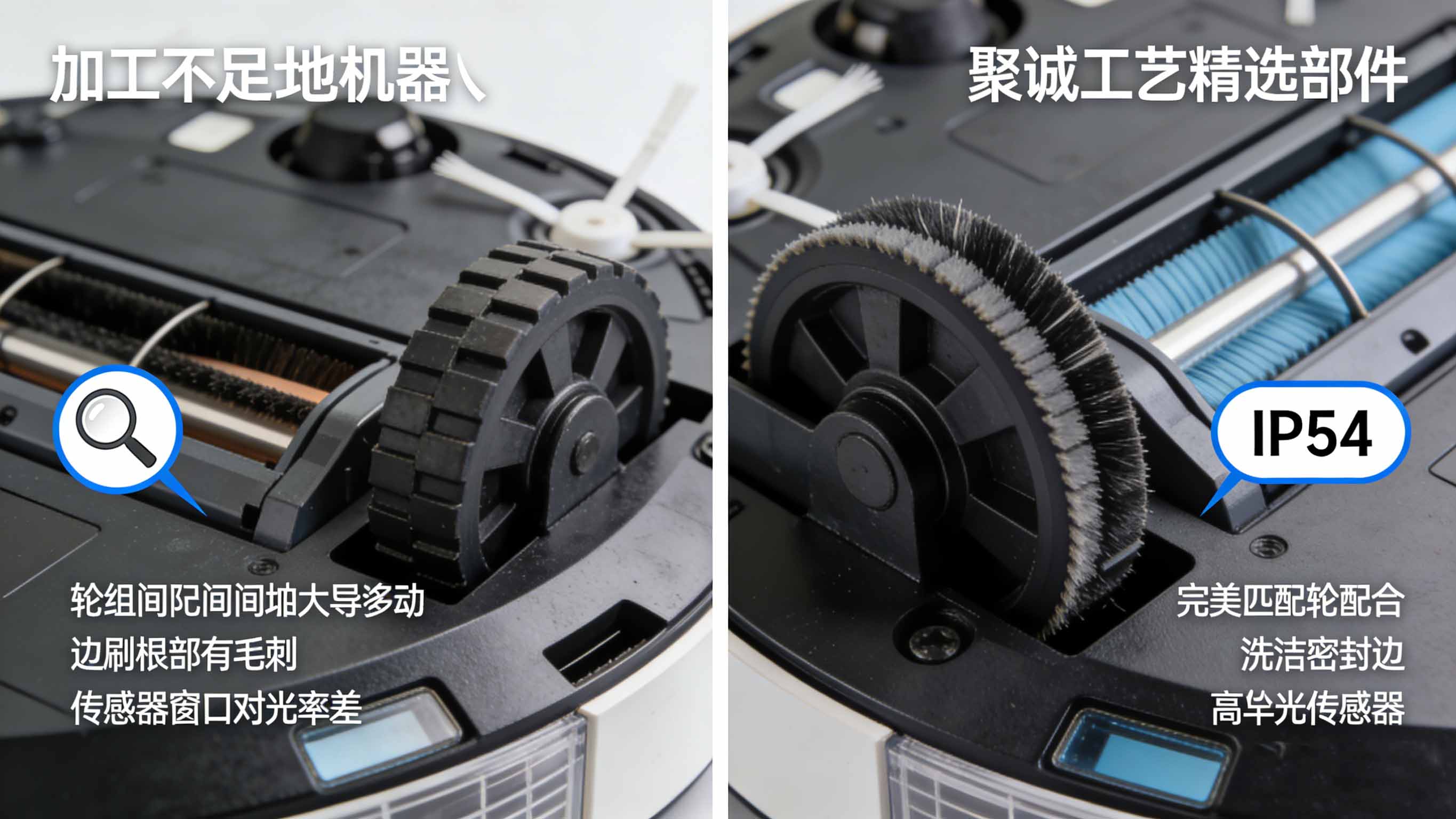

图1：扫地机器人的复杂结构对精密加工和功能验证提出了多元化要求。
运动系统性能验证： 驱动轮的抓地力、越障能力、转向精度，边刷和滚刷的转速稳定性、清扫覆盖率，都需要通过手板进行实际测试。手板可用于验证轮组与地面的接触均匀性、刷毛的硬度匹配以及运动时的噪音水平。
清洁系统效率验证： 尘盒的气密性直接影响吸尘效率，滚刷的刮条与地面贴合度决定清扫效果。手板可用于验证尘盒密封结构、风道设计合理性以及滚刷与吸口的配合间隙。
传感器系统精度验证： LDS激光雷达的旋转精度、悬崖传感器的探测角度、碰撞缓冲器的触发灵敏度，都需通过手板进行标定和验证。手板阶段可提前发现光学窗口的透光率问题或传感器的安装偏差。
防水防尘结构验证： 扫地机器人需在灰尘环境长期工作，并可能接触液体。手板可用于验证整机的IP5X防尘等级和IPX4防水等级，确保密封结构设计的合理性。
整机装配与维护便利性验证： 尘盒的拆装手感、边刷的更换便利性、电池仓的固定方式，都直接影响用户体验。通过手板可以进行实际的拆装测试，优化维护便利性。
扫地机器人不同部件对材料性能的要求差异显著，需根据功能定位选择最合适的材料：
特性： 综合性能良好，冲击强度高，表面易于喷涂和印刷，是扫地机器人外壳的常用材料。
典型应用： 主机身外壳、顶盖、碰撞缓冲器。
加工要点： CNC加工易产生毛边，需优化刀具和参数。表面可进行喷漆、UV喷涂获得高光或哑光效果。
特性： 结合了ABS的加工性和PC的耐热性、冲击强度，适用于对耐热要求较高的部件。
典型应用： 靠近电机热源的外壳、电池仓盖板。
特性： 摩擦系数低，自润滑性好，耐磨性优异，尺寸稳定，是制作齿轮、轴套的理想材料。
典型应用： 驱动轮减速齿轮、边刷传动齿轮、滚刷轴承。
特性： 韧性好，耐磨，可添加MoS₂、PTFE等固体润滑剂进一步提升自润滑性。
典型应用： 轮组支架、边刷底座、履带式驱动轮齿。
特性： 玻纤增强后刚度和强度显著提升，适用于受力较大的运动部件。
典型应用： 驱动轮轴、滚刷轴芯。
特性： 具有橡胶的弹性和塑料的加工性，耐磨、防滑、密封性好。
典型应用： 滚刷刮条、轮组轮胎、尘盒密封圈、碰撞缓冲器外皮。
特性： 刚性好，尺寸稳定，适用于需要精密配合的结构件。
典型应用： 尘盒主体、风道盖板。
特性： 透光率可达92%以上，表面硬度较高，易于加工和抛光。
典型应用： LDS激光雷达保护罩、红外传感器窗口。
特性： 透光率稍低于PMMA，但冲击强度高，适用于需要抗冲击的光学部件。
典型应用： 碰撞缓冲器透光件、显示屏盖板。
扫地机器人手板的核心挑战在于如何在有限空间内实现运动部件的精密配合与整机的密封防护：

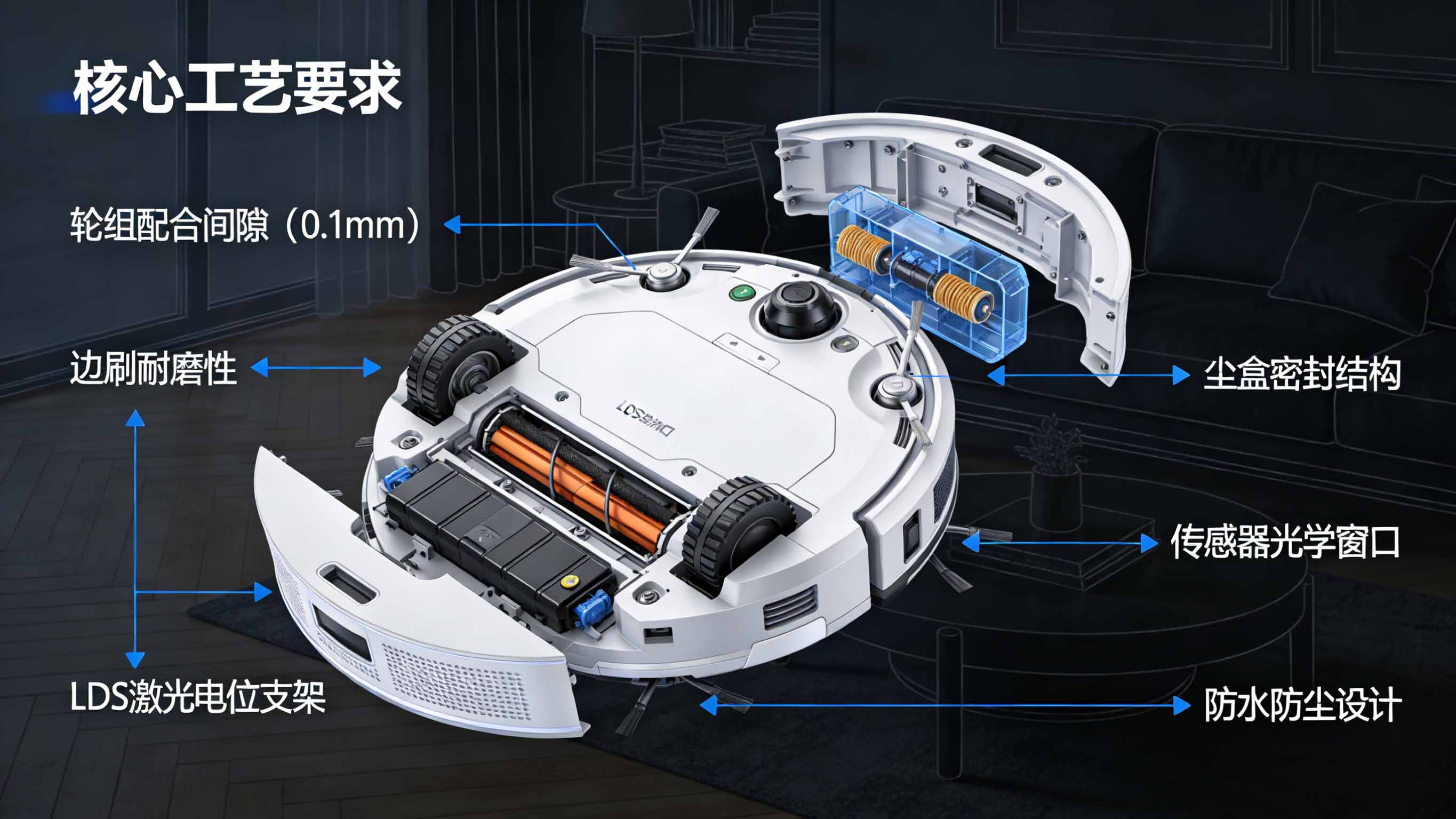

图2：扫地机器人的运动精度和密封性能体现在每一个微小的细节之中。
驱动轮模组包含电机、减速齿轮、轮轴、轮胎等多个部件，各部件之间的配合间隙直接影响行走直线度、越障能力和噪音水平。齿轮的啮合间隙需控制在0.03-0.08mm，轮轴与轴承的配合需达到H7/g6级精度。
系统性解决方案：
精密齿轮加工： 使用高精度滚齿机或五轴加工中心加工POM齿轮，齿形精度达到DIN 7级，表面粗糙度Ra≤0.8μm。
轴孔配合控制： 轮轴采用精密车削+磨削工艺，直径公差控制在h6级（0/-0.011mm）；轴承孔采用精密镗削，公差H7级（+0.015/0mm）。
装配验证： 加工后组装轮组模组，测试空载和负载下的运转噪音和转速稳定性。
边刷和滚刷在高速旋转中与地面摩擦，刷毛的耐磨性、刷体的动平衡直接影响清扫效果和寿命。刷毛安装孔的定位精度、刷体的质量分布不均会导致振动和噪音。
系统性解决方案：
精密钻孔与植毛配合： 使用微径钻头加工刷毛安装孔，孔位精度±0.02mm，确保刷毛安装后分布均匀。
动平衡测试与修正： 加工完成后对刷体进行动平衡测试，在高速旋转下测量不平衡量，通过去重或配重方式进行修正。
耐磨性验证： 使用耐磨测试仪模拟长期工作，验证刷毛的磨损速率和刷体的结构强度。
尘盒的密封性直接影响吸尘效率，任何微小缝隙都会导致吸力损失。风道的流线型设计、内壁光洁度也影响气流阻力和噪音。
系统性解决方案：
密封槽精密加工： 对尘盒密封槽进行精加工，确保底面和侧壁光洁度（Ra≤0.8μm），避免划伤密封圈。
风道内壁抛光： 对风道内壁进行手工抛光或流体抛光，降低表面粗糙度，减少气流阻力。
气密性测试： 装配后进行负压测试，测量密封状态下的压力损失，验证密封效果。
LDS激光雷达保护罩需保证激光的高透过率，同时防止灰尘积聚；悬崖传感器窗口需保证红外信号的准确反射和接收，且不能受环境光干扰。
系统性解决方案：
光学级加工与抛光： 对PMMA或PC窗口进行超精加工（Ra≤0.1μm），再进行手工光学抛光，确保透光率≥92%。
防尘结构设计： 在窗口周边设计防尘筋和密封圈，防止灰尘从边缘进入干扰传感器。
实际信号测试： 装配后使用示波器测量传感器信号强度，验证窗口对信号的影响。
克服这些挑战，需要经验丰富的工艺工程师和高性能的精密加工装备。专业的CNC手板加工是确保扫地机器人手板运动性能和密封可靠性的核心环节。
扫地机器人手板的最终价值，体现在整机装配后的系统性功能验证上：
整机装配验证： 在洁净环境中进行整机装配，验证所有部件的配合间隙、装配顺序和拆装便利性，确保尘盒、边刷等易损件更换方便。
运动性能测试： 驱动整机在标准地面行走，测试直线行走偏差、转弯半径、越障高度（如2cm地毯）和防跌落性能。
清洁效率测试： 在标准测试区域撒布灰尘，测试清扫覆盖率、吸尘效率和边刷清扫效果，验证清洁系统的实际表现。
传感器标定： 对LDS激光雷达进行360°旋转测试，标定建图精度；对悬崖传感器进行边缘检测测试，验证防跌落可靠性。
防水防尘测试： 进行IP5X防尘测试（放入灰尘箱）和IPX4防水测试（模拟泼溅），验证整机密封性能。
噪音测试： 在消音室中测试整机工作噪音，验证运动部件的平稳性和风道设计的合理性。
客户需求： 制作3套用于CES展会展示和内部测试的旗舰扫地机器人整机手板。要求实现激光导航+视觉识别的复合导航系统，具备自动集尘、自动清洗拖布功能，整机需通过IP54防水防尘测试，并集成LDS雷达、摄像头、悬崖传感器、碰撞传感器等12个传感器。
核心挑战：
整机结构复杂，包含130多个零件，多材质组合（ABS、POM、TPE、PMMA、铝合金），装配精度要求高。
自动集尘通道需要气密，否则集尘效果差；自动清洗底座需承受水流冲击，防水要求高。
LDS雷达保护罩需保证激光透过率，同时不能影响雷达旋转精度。
作为展会展示样机，表面质感需达到量产级水准，且需在短时间内完成。
聚诚实施的解决方案：
多材料复合加工与精密装配： 主体外壳采用ABS CNC加工+精细喷漆；驱动轮齿轮采用POM精密滚齿；密封件采用TPE真空复模；LDS保护罩采用PMMA光学抛光。所有部件在统一基准下加工，确保装配精度。
自动集尘通道气密性控制： 集尘通道内壁进行抛光处理，密封槽精加工后配合定制TPE密封圈，装配后逐台进行负压测试（-5kPa保压60秒），确保气密。
LDS雷达精密配合： 雷达旋转轴采用精密车削（公差h6），轴承孔采用镗削（公差H7），装配后径向跳动≤0.02mm。保护罩透光率测试达93%，对雷达信号无影响。
多阶段表面处理： ABS外壳精加工后进行底漆、面漆、UV固化喷涂，获得高光黑色效果；POM齿轮进行本色精细处理；铝合金部件进行喷砂+阳极氧化。
系统化功能测试： 装配完成后进行整机运动测试（直线偏差<1%）、清洁效率测试（标准区域覆盖率98%）、IP54防水防尘测试（第三方实验室认证）。
结果： 交付的3套整机手板在CES展会上成功演示，获得了客户和观众的高度评价。内部测试显示，清洁效率、导航精度、防水性能均达到设计要求，为后续的模具开发和量产奠定了坚实基础。
在扫地机器人及智能清洁设备手板领域，聚诚精密代表着行业领先的系统集成与精密制造能力：
多材料系统集成能力： 我们擅长处理ABS、POM、TPE、PMMA、铝合金等多种材料的复合加工和精密装配，确保不同材料部件之间的完美配合。
运动部件精密加工专长： 依托高精度滚齿机、五轴加工中心和精密车削设备，我们擅长加工齿轮、轴类、轮组等运动部件，精度可达DIN 7级。
密封结构设计验证： 我们提供从密封槽加工、密封圈选型到整机气密性测试的全套密封解决方案，确保产品达到IP54及以上防护等级。
传感器系统集成经验： 我们熟悉LDS雷达、摄像头、红外传感器等智能传感器的安装要求和光学窗口加工，可协助客户进行传感器标定和信号验证。
快速交付与展会支持： 我们具备多项目并行管理能力，可在短时间内完成复杂整机手板的制作，为客户的产品发布和市场推广提供有力支持。
扫地机器人手板是智能清洁产品从概念走向市场的关键验证载体。聚诚精密以系统集成为导向、精密加工为基础、功能验证为保障，助您打造性能卓越、品质可靠的扫地机器人原型，在激烈的市场竞争中赢得先机。
扫地机器人手板制作，是对精密加工技术、多材料系统集成、运动控制与传感器技术的综合考验。它要求制造者不仅要掌握不同材料的加工特性，更要理解运动部件之间的配合关系、密封结构的失效模式以及传感器系统的集成要求。一个成功的扫地机器人手板，能够在有限的空间内实现复杂的运动功能、高效的清洁能力和可靠的智能感知，为产品赋予卓越的使用体验。选择兼具系统集成经验、精密制造能力和功能验证专长的专业伙伴，是确保智能清洁产品从研发到成功的关键。
