机器人手板三大缺陷：超差/翘边/装配不畅解决方案

尺寸超差：从刀具到热变形的多维归因

尺寸超差是机器人手板最常见的缺陷，表现为实际尺寸与图纸公差的偏差超过允许范围（如±0.03mm要求，实际达到±0.08mm）。其成因涉及设备、刀具、参数、材料四个层面。

1.1 刀具状态：磨损是精度杀手

刀具后刀面磨损（VB）超过0.1mm后，切削力增大30%-50%，导致让刀现象。精加工时若使用已加工过数十件的钝刀，尺寸偏差可达0.05-0.1mm。解决方案：精加工必须使用新刀或刃磨后刀具，并建立刀具寿命管理台账（如每加工2小时更换一次）。

1.2 设备刚性：三轴与五轴的精度差距

机器人关节常含有多角度安装面、同轴孔等特征。使用三轴机床多次装夹，累积误差可达0.05-0.1mm。采用五轴联动一次装夹，可消除装夹误差，将同轴度控制在0.01mm以内。对于大型机器人手臂，需使用高刚性龙门加工中心，避免让刀。

1.3 切削热与冷却失效

铝合金、POM等材料导热性好，但切削热积聚仍会导致局部膨胀。加工后冷却收缩，造成尺寸偏小。解决方案：使用高压冷却（30-70bar）精确喷射切削区，或采用油雾冷却。对于ABS、PC等塑料，优先采用气冷，防止材料吸湿膨胀。

1.4 材料内应力释放

7075铝合金、POM等材料内部存在轧制或挤出内应力。单面去除大量材料后，应力平衡被打破，零件发生弯曲或扭曲。解决方案：采用“粗加工-去应力退火-半精加工-精加工”工艺链。例如，铝合金件粗加工后放入200℃烘箱保温2小时，随炉冷却。

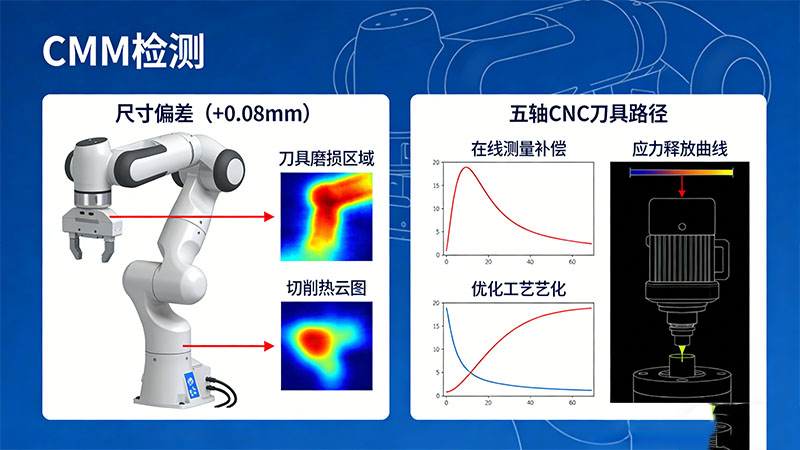

图1：尺寸超差的四大成因与对应工程措施。

翘边变形：应力释放与刚性不足的博弈

翘边变形常见于薄壁件、大平面件（如机器人外壳、电池盖板），表现为边缘向上翘起或整体扭曲。

2.1 残余应力主导的变形

CNC加工中，从单侧去除材料会打破原有的应力平衡。例如，加工一个200×200×5mm的ABS平板，若只加工上表面，下表面保持原态，则上表面被去除的材料层原本存在的压应力消失，导致平板向上表面方向弯曲。解决方案：采用“双面加工”策略，先加工一面留0.5mm余量，翻面加工另一面至尺寸，再精加工首面。或使用真空吸盘提供大面积均匀支撑。

2.2 切削热引起的热变形

对于POM、PEEK等熔点较高的塑料，切削热会导致局部软化。当刀具离开后，软化区域冷却收缩，产生波浪状翘曲。解决方案：采用“小切深、高转速、快进给”的高速铣削策略（如切深0.1mm，转速20000rpm，进给3000mm/min），配合高压气冷，将热量迅速带走。

2.3 薄壁刚性不足导致的弹性变形

壁厚<1.5mm的薄壁件，在切削力作用下发生弹性让刀，加工后回弹，造成壁厚不均和边缘翘起。解决方案：使用低熔点合金或石膏填充内腔，加工后加热熔化去除；或设计可溶支撑结构，加工后溶解。

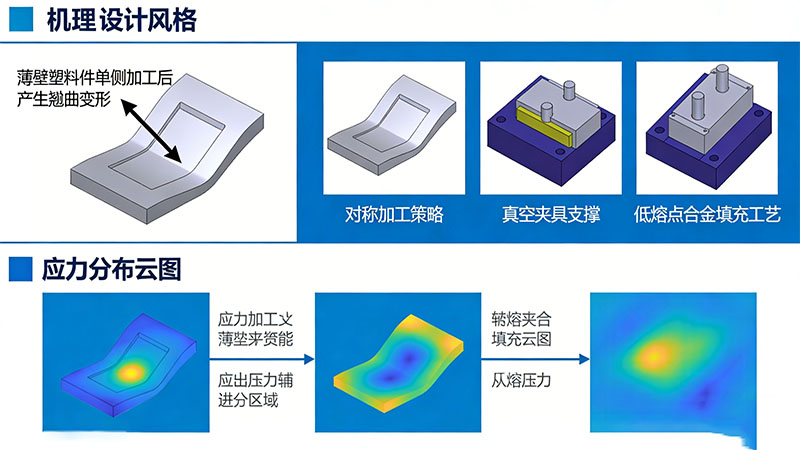

图2：翘边变形的物理机理与系统性控制方案。

装配不畅：公差累积与运动协同失效

装配不畅是尺寸超差和变形的最终体现，表现为孔位对不上、螺丝拧不进、关节转动卡滞。

3.1 公差链分析缺失

多个零件装配时，每个零件的公差向同一方向累积。例如，三个零件的孔位公差均为±0.05mm，累积后较大偏差可达±0.15mm，导致销钉无法插入。解决方案：在设计阶段进行公差分析，合理分配公差，将关键配合尺寸的公差收紧至±0.02mm，非关键尺寸放宽至±0.1mm。

3.2 同轴度与垂直度超差

机器人关节的轴承孔、电机安装面若采用多次装夹加工，同轴度可能超过0.05mm，导致轴承压入后转动阻力大。解决方案：采用五轴加工中心一次装夹完成所有相关特征的加工；或在同一台机床上使用同一基准进行多次装夹（基准复用）。

3.3 未考虑实际装配工况

很多手板厂仅做单件尺寸检测，未进行带载装配测试。例如，一个机器人手臂在空载时转动顺畅，但装上电机和负载后，因结构刚度不足产生弹性变形，导致卡涩。解决方案：在装配后进行负载测试，模拟实际工作扭矩和受力，测量变形量。

3.4 解决方案：场景化结构测试

• 装配验证： 使用3D打印的低成本夹具模拟装配过程，提前发现孔位干涉。

• 运动协同测试： 将CNC核心件与3D打印辅助件组装成简易整机，进行实际工况的运动测试。

• 一体化交付： 选择具备CNC+注塑+组装能力的供应商，在厂内完成预组装，消除跨厂累积误差。

预防措施：从设计到工艺的全流程控制

• 设计优化： 避免壁厚突变，增加加强筋；大平面设计减轻槽；标注关键尺寸公差，非关键尺寸使用未注公差。

• 工艺规划： 复杂零件优先采用五轴一次装夹；薄壁件采用双面加工或填充辅助；难加工材料预留去应力工序。

• 过程检测： 精加工前使用机床测头在线测量余量；加工后进行CMM全检，出具检测报告。

• 供应商选择： 参考手板供应商选择指南，评估设备能力和质量体系。

总结：系统思维解决手板缺陷

机器人手板的尺寸超差、翘边变形、装配不畅并非孤立问题，而是刀具、参数、应力、装夹、公差链等变量的综合结果。解决这些缺陷需要建立系统思维：从设计阶段进行公差分析和结构优化，在工艺阶段采用五轴加工、应力释放、双面加工等策略，在检测阶段引入CMM和负载测试。通过全流程控制，可将机器人手板的合格率从不足60%提升至90%以上。

—— 机器人手板工艺研究团队
