浏览数量： 2 作者： 本站编辑 发布时间： 2026-03-12 来源： 本站
人形机器人，作为机器人技术的集大成者，正从实验室走向商业应用，在服务、医疗、特种作业等领域展现出巨大潜力。其复杂的机械结构、精密的运动控制、轻量化的设计要求，对原型制造提出了前所未有的挑战。从承载全身重量的腿部骨架，到实现灵活运动的旋转关节，再到保护内部精密元件的外壳，每一处设计都需要通过手板进行验证。制作人形机器人手板，核心目的是在投入高昂的模具和批量生产前，验证整机的运动学性能、结构强度、装配精度以及材料选择的合理性。每一台成功的人形机器人背后，都有一系列精益求精的手板原型，它们是精密加工技术不断挑战极限的见证。
人形机器人手板的价值，在于它能模拟最终产品在真实运动中的各项性能表现：

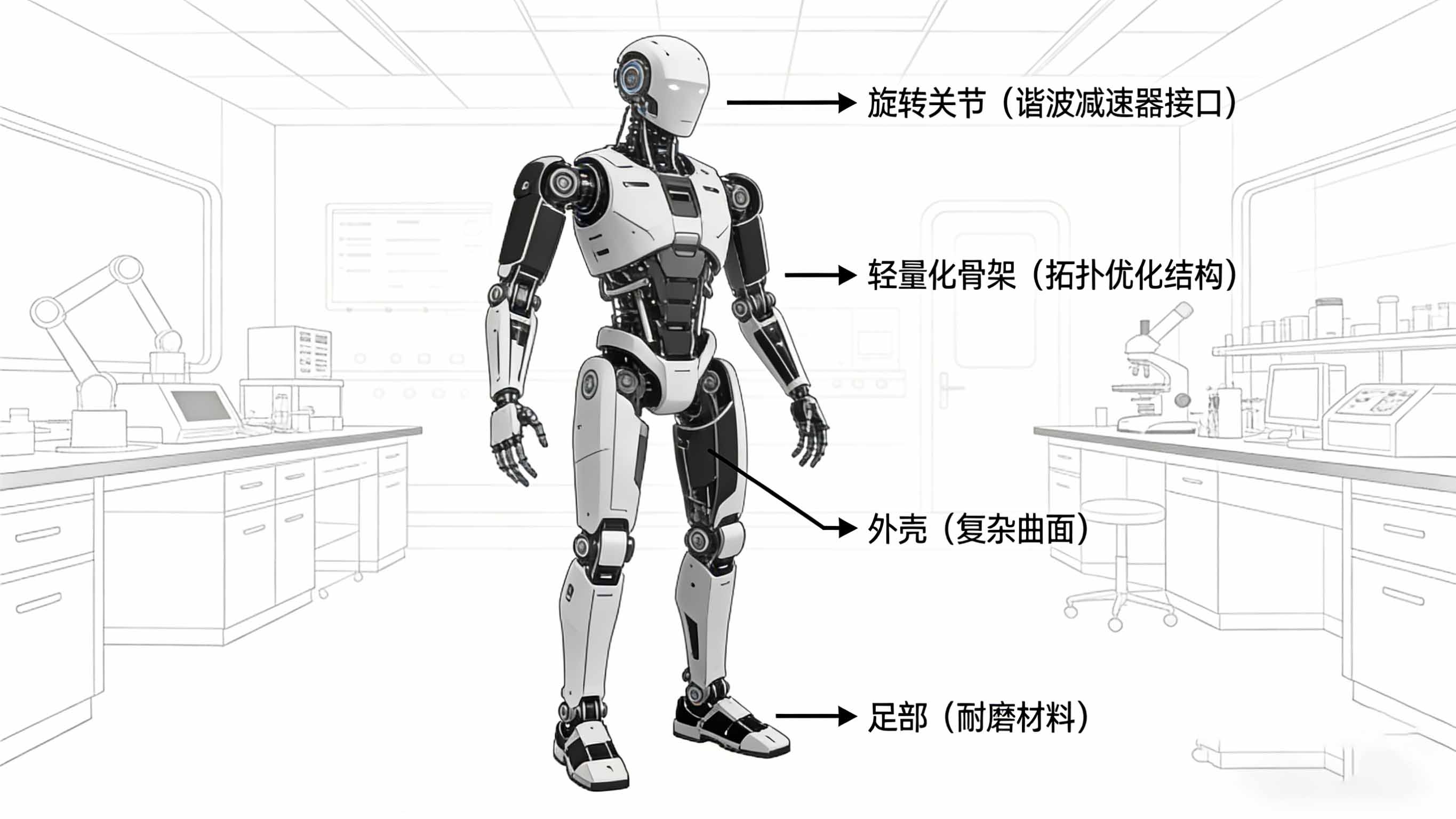

图1：人形机器人的复杂结构对精密加工和材料选择提出了多元化的要求。
运动学性能验证： 人形机器人的运动依赖于多个自由度的协同控制。通过手板可以验证各关节的运动范围、转动顺滑度、电机与减速器的安装精度，确保运动学模型的准确性。
结构强度与轻量化验证： 机器人在行走、奔跑、负载时，骨架需承受复杂载荷。手板可用于有限元分析的实物验证，测试关键受力点的应力分布，验证拓扑优化结构的合理性。
装配精度验证： 人形机器人由数百个精密零件组成，装配精度直接影响运动性能和可靠性。手板可用于验证各部件之间的配合间隙、同轴度、垂直度，优化装配工艺。
材料匹配性与耐久性测试： 不同部位对材料的要求各异：骨架需高强度轻量化，关节需耐磨自润滑，外壳需美观抗冲击。手板阶段可验证材料选择与设计意图的匹配度，并进行初步的耐久性测试。
人形机器人的材料选择，需要在强度、重量、耐磨性和成本之间找到较佳平衡：
特性： 轻量化优势明显，6061综合性能平衡，7075强度高，7003适合挤出成型。阳极氧化后可获得良好表面硬度和丰富色彩。
典型应用： 机器人骨架、外壳、连接件、轻量化结构件。
加工要点： 易加工，但大型薄壁骨架需控制变形。拓扑优化结构需五轴加工。
特性： 比强度极高，比不锈钢轻40%，亲肤不过敏，耐腐蚀。是高端人形机器人骨架的理想材料。
典型应用： 高强度骨架、关键受力件、假肢/外骨骼部件。
加工要点： 加工难度大，导热性差，易粘刀，需使用专用刀具和低速大进给策略。
特性： 强度高，耐腐蚀，成本适中。但密度大，适用于对重量不敏感的部位。
典型应用： 关节轴、紧固件、耐磨垫片。
特性： 耐高温，耐磨性优异，自润滑性好，强度高，密度低（1.3g/cm³），是金属的理想替代材料。
典型应用： 耐磨关节衬套、齿轮、轴承保持架、轻量化结构件。
特性： 比强度极高，刚度好，可设计性强。但加工难度大，成本高。
典型应用： 大型骨架、手臂连杆、轻量化外壳。
特性： 自润滑性好，耐磨，成本低，适用于耐磨件。
典型应用： 滑动轴承、导向轮、耐磨垫片。
镁合金： 比铝合金更轻，但耐腐蚀性较差，适用于轻量化部件。
液态金属： 高硬度、高强度、优异的弹性极限，适用于精密小零件。
人形机器人手板的核心挑战在于如何在复杂结构中实现高精度与高可靠性：
图2：人形机器人的性能体现在每一个微米级的细节之中。
人形机器人的旋转关节（如髋、膝、踝）通常采用谐波减速器或行星减速器，其安装孔的定位精度、与电机轴的同轴度要求极高（通常≤0.01mm），直接影响传动效率和运动精度。
系统性解决方案：
五轴联动一次装夹成型： 在五轴加工中心上，通过一次装夹完成关节部件上所有轴承座、电机安装面和定位销孔的加工，确保相互位置精度。
高精度镗削与铰孔： 对减速器安装孔采用精密镗削或铰孔工艺，孔径公差控制在H6/H7级（0/-0.01mm）。
在线测量与补偿： 精加工过程中使用接触式测头实时监测关键尺寸，动态补偿刀具磨损带来的偏差。
为减轻重量，机器人骨架往往设计成拓扑优化的薄壁结构，壁厚可能低至1-2mm。在长达数小时的加工过程中，极易因切削力和内应力产生变形。
系统性解决方案：
专用夹具与真空吸附： 设计与被加工面轮廓完全贴合的仿形夹具，配合高密度真空吸附，提供大面积均匀支撑。
“粗加工-半精加工-精加工”多阶段工艺： 粗加工后松开工件释放应力，再进行半精加工和精加工。精加工采用小切深（0.1-0.3mm）、高转速策略。
热处理去应力： 对铝合金、钛合金等材料，在粗加工后进行去应力退火处理。
人形机器人的外壳不仅需保护内部元件，更承载着产品形象。复杂曲面与分型线的精度、表面质感直接影响视觉体验。
系统性解决方案：
五轴联动曲面精加工： 采用五轴联动策略，使用球头铣刀以等高线或螺旋线路径精加工曲面，确保表面光洁度。
精密成型刀具应用： 对分型线、边缘等特征，使用成型刀具一次加工完成，确保线条锐利。
手工研磨与抛光： 对高光区域进行手工研磨和抛光，消除细微刀痕。
关节部位的相对运动表面需要极高的耐磨性和低摩擦系数。金属与金属、金属与塑料的摩擦副匹配直接影响使用寿命。
系统性解决方案：
表面光洁度控制： 对摩擦副表面进行超精加工（Ra≤0.2μm），减少初始磨损。
耐磨涂层应用： 对金属关节面可进行DLC（类金刚石）、TiN等耐磨涂层处理，显著提升表面硬度。
自润滑材料应用： 在关节中引入POM、PEEK等自润滑轴套或垫片，实现无油或少油润滑。
克服这些挑战，需要经验丰富的工艺工程师和高性能的精密加工装备。专业的CNC手板加工是确保人形机器人手板运动性能和可靠性的核心环节。
人形机器人手板的最终价值，体现在装配后的整体运动性能上：
精密装配： 在洁净环境中进行装配，严格控制装配力，对谐波减速器、电机等精密部件采用专用工装压装，避免损伤。
运动范围测试： 驱动各关节运动，测量实际运动范围是否达到设计目标，检查有无干涉。
背隙与刚度测试： 使用千分表测量各关节的传动背隙和结构刚度，验证传动系统的精度。
负载测试： 模拟实际工况，对机器人施加负载，测试骨架强度和关节扭矩。
步行/运动验证： 对下肢进行步行轨迹验证，对上肢进行操作空间验证，评估整体运动学性能。
客户需求： 制作一套用于负载测试和步行验证的服务机器人下肢骨架及髋关节手板。要求骨架为铝合金（7075）拓扑优化结构，髋关节集成谐波减速器接口和电机安装座，实现俯仰、横滚两个自由度，所有配合面精度≤0.01mm，骨架总重≤2.5kg。
核心挑战：
骨架为拓扑优化结构，壁厚不均（最薄处1.5mm），加工变形难以控制。
髋关节两个自由度的轴线需严格垂直相交，交点偏差≤0.02mm。
谐波减速器安装孔为精密配合（H6），与电机轴的同轴度要求极高。
骨架需承受80kg负载下的反复运动测试，对材料性能和加工质量要求高。
聚诚实施的解决方案：
拓扑优化结构专用工艺： 基于客户提供的拓扑优化模型，我们优化了加工策略：采用五轴联动一次装夹，粗加工后预留0.5mm余量，进行去应力退火，再精加工到位。对悬臂薄壁结构采用可溶支撑工艺，加工后溶解去除。
高精度关节加工： 髋关节部件在五轴加工中心上通过一次装夹完成所有轴承座、电机安装面和定位销孔的加工。使用高精度镗刀精加工减速器安装孔（公差+0.008/-0.003mm），并通过在线测量确保两轴线的垂直度和交点偏差。
CBN刀具硬态精加工： 对关键配合面采用CBN刀具进行高速精铣，获得Ra≤0.4μm的表面光洁度，确保与轴承和减速器的精密配合。
全流程质量检测： 使用三坐标测量机（精度0.5μm）对骨架所有关键尺寸进行检测，出具检测报告。对髋关节进行同轴度和垂直度专项检测。
结果： 交付的骨架和髋关节手板经客户装配测试，所有配合面精度达标，轴线交点偏差0.015mm。在80kg负载下完成5000次步行循环测试后，骨架无变形，关节磨损量符合预期。该手板为后续的小批量试产提供了关键的技术数据。
在人形机器人及精密运动机构手板领域，聚诚精密代表着行业高端的工程实现能力：
多材料精密加工专长： 我们建立了覆盖铝合金、钛合金、PEEK、碳纤维复合材料等机器人常用材料的完整加工参数和工艺方案，能针对不同材料特性优化工艺。
微米级精度控制能力： 依托高精度五轴加工中心、在线测量系统和经验丰富的工艺团队，我们擅长将关键配合精度控制在0.01mm以内。
拓扑优化结构加工经验： 我们具备丰富的薄壁、复杂曲面、异型结构加工经验，能通过专用夹具、可溶支撑和工艺优化实现拓扑优化设计的完美复现。
运动性能验证服务： 我们可协助客户进行关节精度测试、负载测试、运动范围验证，提供从零件加工到运动性能评估的完整服务。
人形机器人手板是验证前沿机器人设计的关键载体。聚诚精密以精度追求、丰富的材料经验和系统的工程能力，助您打造灵动、稳定、可靠的人形机器人原型，为机器人技术的商业化落地提供坚实支撑。
人形机器人手板制作，是对精密加工技术、材料科学、运动控制与结构力学的综合考验。它要求制造者不仅要掌握微米级的尺寸精度，更要理解机器人运动学、动力学背后的工程逻辑。一个成功的人形机器人手板，能够在有限的空间和重量内实现预期的运动性能，为产品赋予灵动、稳定、可靠的使用体验。选择兼具深厚技术积淀、精密加工能力和运动性能验证经验的专业伙伴，是确保此类高要求项目成功的关键。
—— 聚诚精密 机器人及精密运动机构原型事业部
