浏览数量： 0 作者： 本站编辑 发布时间： 2026-02-27 来源： 本站
合金钢，通过在碳钢基础上添加铬、钼、镍、钒等合金元素，获得了远超普通碳钢的强度、硬度、韧性及淬透性，是机械传动、重型装备、航空航天等领域核心部件的必选材料。制作合金钢手板，核心目的是验证那些需要在极高负载、剧烈磨损或交变应力下工作的关键部件设计，如重载齿轮、传动轴、高强度紧固件、挖掘机斗齿等。其卓越的性能背后，是极高的加工难度——合金钢手板制作，是对制造商设备刚性、刀具技术、工艺经验及热处理配套能力的综合考验。
当产品需要在极限工况下长期可靠工作时，合金钢手板成为验证设计可行性的关键环节：
图1：通过合金化获得的卓越性能，使合金钢成为验证重载、耐磨部件的战略材料。
超高强度与承载能力验证： 合金钢的屈服强度可达普通碳钢的数倍，适用于验证承受极高静载或冲击载荷的部件，如重型工程机械的铰接座、压力机曲轴、风电设备主轴等。
卓越的耐磨性与疲劳寿命测试： 通过表面硬化处理（渗碳、氮化），合金钢可获得极高表面硬度，同时保持心部韧性。其手板可用于验证齿轮齿面、轴承滚道、凸轮轮廓等在反复接触应力下的耐磨寿命和抗疲劳性能。
热处理工艺的预先验证： 合金钢的性能高度依赖热处理。手板阶段即可进行完整的热处理工艺验证，评估淬火变形趋势、硬化层深度分布、心部硬度与韧性匹配，为后续批量生产的热处理工艺参数提供关键数据。
尺寸稳定性与精度保持： 经过适当热处理和时效处理的合金钢，具有优异的尺寸稳定性，适用于验证精密传动部件在长期使用后的精度保持能力。
合金钢家族庞大，不同牌号适用于不同的性能验证需求：
特性： 我国最广泛应用的合金结构钢，具有良好的综合力学性能和淬透性。调质处理后获得强度和韧性的良好平衡。
典型应用： 中等载荷的齿轮、轴类、连杆、螺栓等通用机械部件手板。
加工要点： 调质状态（HB250-280）下加工性尚可，需注意控制切削参数，避免加工硬化。
特性： 4140（对应国内42CrMo）具有高强度和良好韧性；4340（对应40CrNiMoA）是超高强度钢，韧性较佳。
典型应用： 4140适用于高应力轴类、齿轮、石油钻杆；4340用于航空航天起落架、压力容器等高安全部件原型。
加工要点： 强度越高加工难度越大，必须使用高性能涂层刀具和刚性较佳的工艺系统。
特性： 低碳合金钢，表面渗碳后可达HRC58-63的高硬度，心部保持良好韧性。
典型应用： 汽车变速箱齿轮、差速器齿轮、重载轴承等需要“外硬内韧”的部件原型。
加工要点： 需在渗碳热处理前进行粗加工和半精加工，热处理后仅进行精磨或硬铣削。
特性： 含铝，氮化后表面可获得极高硬度（HV1000以上），耐磨性优异，且变形极小。
典型应用： 精密丝杠、磨床主轴、高精度齿轮等要求极小热处理变形的精密部件原型。
加工要点： 氮化前需进行调质处理和去应力处理，精加工后直接氮化，几乎无变形。
合金钢是典型的难加工材料，其加工难度远高于普通碳钢：

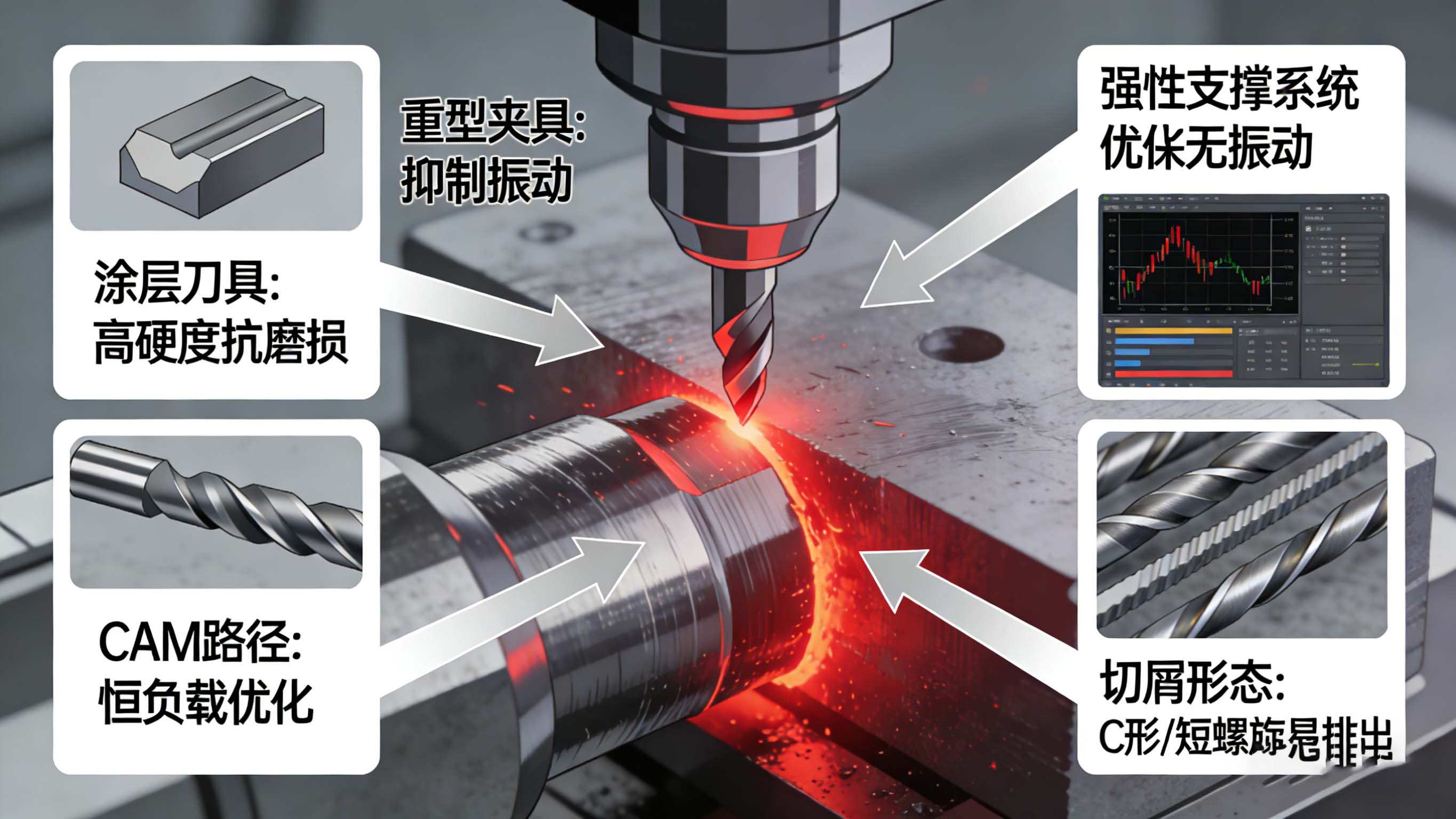

图2：征服合金钢加工，需要从刀具、刚性、冷却到参数的系统性工艺方案。
合金钢在切削过程中会产生比普通钢材更严重的加工硬化层，硬度可能提升50%以上。后续刀具切入硬化层时，磨损急剧加速，甚至导致崩刃。
系统性解决方案：
保持持续切削： 避免刀具在已加工表面空切或摩擦，确保每次进给都切入新鲜材料。
足够大的切削深度： 精加工时的切削深度必须大于前一道工序产生的硬化层深度（通常>0.15-0.3mm）。
锋利的刃口与正前角： 使用大正前角刀具，实现剪切式切削而非挤压，从源头减少加工硬化。
合金钢强度高，导热性差，切削热集中在刀尖区域，温度可达800-1000℃以上，导致刀具扩散磨损、氧化磨损和月牙洼磨损急剧加速。
系统性解决方案：
高性能刀具涂层： 必须使用耐高温性能优异的TiAlN、AlTiN或AlCrN涂层刀具，有效隔离热量，延长刀具寿命。
高压大流量冷却： 采用高压冷却系统（50-100bar），将冷却液精确喷射至切削区，强力降温并辅助断屑。
优化的切削参数： 采用中等偏低的切削速度，配合适当的进给量，使热量更多由切屑带走。
加工合金钢所需的切削力远大于普通钢材，对机床、夹具、刀具系统的刚性提出了极高要求。任何刚性不足都会导致振动、让刀、尺寸超差和表面质量劣化。
系统性解决方案：
高刚性机床与夹具： 使用重型、高刚性加工中心，配备模块化重型夹具和短而粗的刀具系统，较大程度减少悬伸。
恒定的刀具负载控制： CAM编程时采用摆线铣、动态铣等高效率策略，保持刀具负载恒定，避免切削力突变。
顺铣为主： 优先采用顺铣方式，减少切削力和振动倾向。
克服这些挑战，需要经验丰富的工艺工程师、高性能的加工设备和科学的参数数据库。专业的手板CNC加工是确保合金钢原型质量和功能实现的核心环节。
合金钢手板的真正价值，在于它能模拟最终产品的完整热处理状态：
调质处理（淬火+高温回火）： 获得强度和韧性的良好平衡，是40Cr、4140等最常用的热处理工艺。手板调质后可进行力学性能测试，验证材料选择是否合理。
渗碳淬火： 对20CrMnTi等低碳合金钢手板进行渗碳处理（渗碳层深度0.8-1.5mm），表面获得高硬度，心部保持韧性。可用于验证齿轮的齿面接触疲劳强度和抗磨损性能。
氮化处理： 对38CrMoAl等氮化钢手板进行气体氮化或离子氮化，表面硬度可达HV950以上，且变形极小。适用于验证精密丝杠、主轴等对变形控制要求极高的部件。
表面处理： 可进行发黑、磷化、镀铬等防锈或耐磨处理，模拟最终产品的表面状态。
硬度与层深检测： 对热处理后的手板进行硬度测试和硬化层深度检测，验证热处理工艺的准确性和一致性。
客户需求： 制作一件用于接触疲劳测试和齿形修形验证的风电增速器行星齿轮手板。材料为18CrNiMo7-6（高端渗碳钢），模数较大，齿形复杂，要求渗碳淬火后表面硬度HRC58-62，有效硬化层深1.8-2.2mm，齿形精度达到DIN 6级，并进行齿根喷丸强化处理。
核心挑战：
大模数齿轮毛坯加工余量大，粗加工时切削力大，易产生应力集中。
渗碳淬火过程必然产生变形，如何在热处理后通过精加工达到DIN 6级精度是巨大挑战。
齿根部位对疲劳寿命至关重要，要求无加工缺陷和残余拉应力。
喷丸强化工艺参数需要验证，且不能破坏齿形精度。
聚诚实施的解决方案：
“粗加工-半精加工-热处理-精加工”全工艺链设计： 粗加工后预留3mm余量，进行高温回火去应力；半精加工后预留0.8mm余量（齿形面预留0.3-0.4mm），进行渗碳淬火；热处理后使用高精度成型CBN砂轮在数控磨齿机上进行最终精磨，补偿热处理变形。
渗碳变形预补偿技术： 基于大量试验数据，建立了该牌号材料的渗碳变形模型，在半精加工时对齿形进行预变形补偿，使热处理后的变形量最小化且可控。
齿根强化与无损检测： 精加工后进行可控喷丸强化，并采用X射线应力仪检测齿根部位的残余压应力值，确保达到设计要求。
结果： 交付的齿轮手板经三坐标检测，齿形精度全部达到DIN 6级要求。接触疲劳测试显示，其寿命达到设计目标的92%，为后续的批量生产提供了极具价值的工艺参数和设计依据。
在合金钢及各类高性能金属材料手板领域，聚诚精密代表着行业高端的工艺解决能力：
难加工材料深度工艺知识库： 我们建立了覆盖40Cr、4140、4340、渗碳钢、氮化钢等各类合金钢的完整加工参数、刀具选型和热处理变形数据库。
热处理-加工一体化工艺能力： 我们拥有稳定的热处理配套资源，能够将热处理变形预测、工艺补偿、焊后精加工作为有机整体系统规划，确保最终精度。
高刚性重型加工装备： 我们配备大型龙门加工中心、重型卧式车床等高刚性设备，能够稳定处理高强度合金钢的大切削力加工需求。
完整的性能验证服务： 我们不仅提供手板制作，还可协助客户进行硬度检测、硬化层深分析、残余应力测试等性能验证，提供从材料到成品的完整数据链。
合金钢手板是验证高端装备核心部件设计的关键载体。聚诚精密以领先的工艺技术、深厚的材料科学认知和系统的工程能力，助您征服较具挑战性的金属原型制造任务，为重型机械、能源装备等领域的创新之路提供坚实支撑。
合金钢手板制作，是精密加工技术与材料热处理科学的高端对话。它要求制造者不仅掌握常规的切削技艺，更要深刻理解合金元素的作用机理、相变行为、应力演变规律，并能将热处理工艺与机械加工有机融合。一个成功的合金钢手板项目，能为重载传动、高端装备等领域的核心部件开发提供无可替代的实体验证，显著降低从设计到量产的技术风险。选择兼具深厚技术积淀、完备热处理配套和系统工程能力的专业伙伴，是确保此类高要求项目成功的关键。
