铁氟龙喷涂技巧解析：提升表面性能的关键工艺

      在现代制造业与工业表面处理领域中，铁氟龙（PTFE）喷涂因其优异的防腐蚀、耐高温及非粘附性，被广泛应用于模具、机械部件、化工设备等领域。正确掌握铁氟龙喷涂技巧，是实现功能性与耐用性兼具的关键。本文将从喷涂前处理、喷涂过程控制与后期固化三个方面，系统介绍铁氟龙喷涂的实用技巧。

一、喷涂前处理：打好基础，确保附着力

      铁氟龙喷涂不同于一般涂料，其附着力主要依赖于基材表面的粗化与清洁度。操作前，需通过喷砂或抛丸等机械方式处理工件表面，形成一定粗糙度，有助于涂层机械咬合。同时，应使用无水乙醇或专用脱脂剂彻底清除油污、水分与氧化层，防止涂层起泡、脱落等质量问题。对于铝合金、不锈钢等常见基材，选择合适的前处理方式至关重要。

二、喷涂技巧与设备控制：把握均匀与厚度

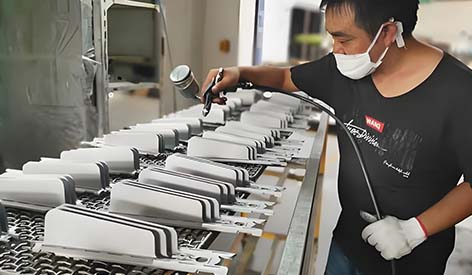

      铁氟龙涂料的喷涂通常采用空气喷涂或无气喷涂方式。操作人员应控制好喷涂距离、角度与喷枪移动速度，确保涂层分布均匀，避免流挂和堆积。推荐分层薄喷、多次烘干方式，每层厚度控制在10-20μm之间，以提高涂层的结合力与整体平整度。

      在设备选型方面，应使用专用的耐腐蚀喷枪，并确保气源干燥清洁，防止杂质混入影响喷涂效果。此外，涂料应充分搅拌均匀，避免沉淀或粘度不均导致喷涂不稳定。

三、固化与检验：稳固性能，保障效果

       喷涂完成后，必须进行严格的热固化处理。不同类型的铁氟龙涂层具有各自的固化温度与时间参数，如PTFE涂层常需在370℃左右保持15-30分钟，以确保其结构致密、附着牢靠。固化过程中应避免剧烈升温或降温，以免产生裂纹或翘曲。

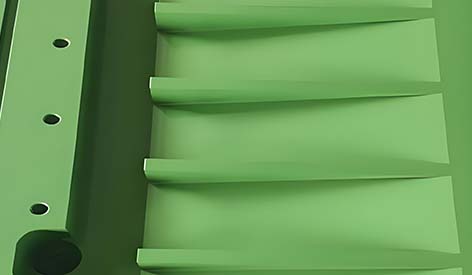

       固化完成后，需进行厚度、外观与附着力等质量检测。可使用磁性测厚仪检测膜厚，采用百格测试或划痕法评估附着性能。对于关键零部件，还可进行耐磨测试或化学腐蚀实验，以确认其在实际工况下的稳定性。

      铁氟龙喷涂虽属精细工艺，但通过科学的流程控制与技术规范执行，可有效提升工件的表面性能，满足多行业的应用需求。从前处理到喷涂，再到固化与检测，细节之处皆影响成败。对于追求高效与可靠的制造企业而言，选择具备专业喷涂能力与质量保障的服务商，是确保产品性能与稳定性的明智选择。
